弹簧微启式高压安全阀,焊接式安全阀A61Y
  • 弹簧微启式高压安全阀,焊接式安全阀A61Y
  • 弹簧微启式高压安全阀,焊接式安全阀A61Y
  • 弹簧微启式高压安全阀,焊接式安全阀A61Y
  • 弹簧微启式高压安全阀,焊接式安全阀A61Y

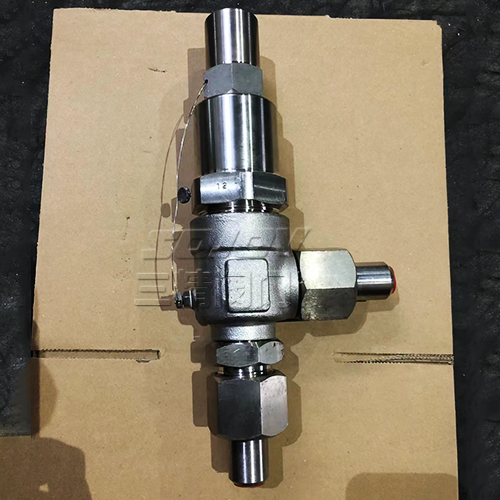

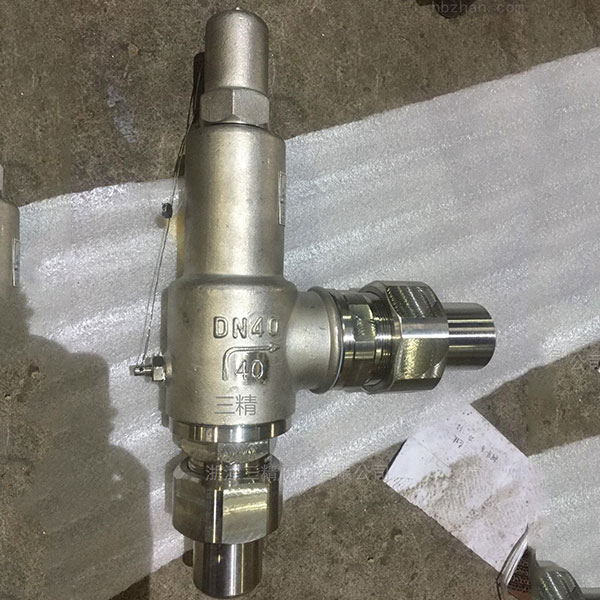

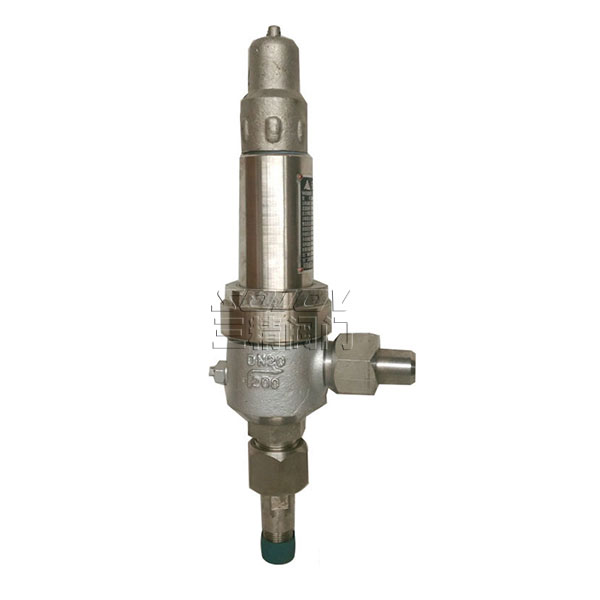

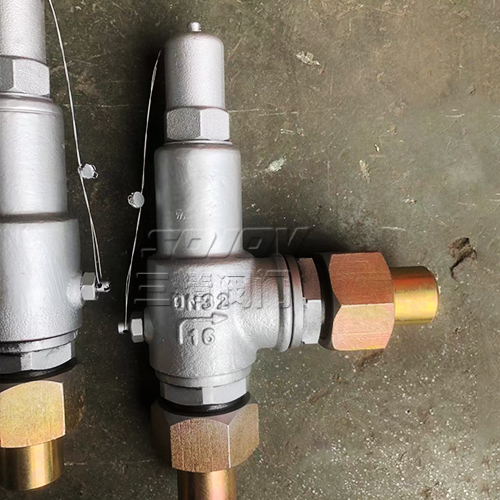

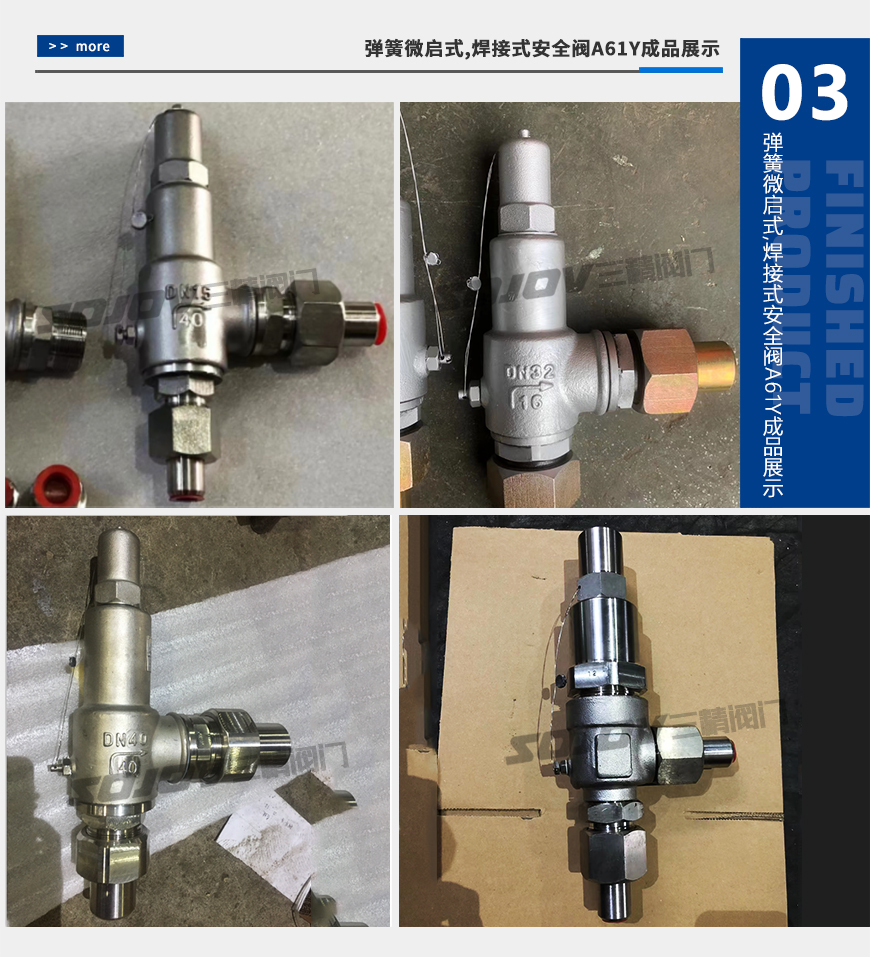

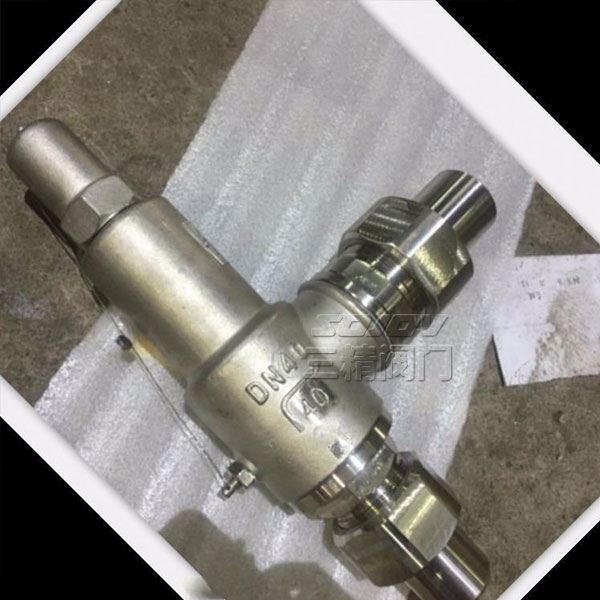

弹簧微启式高压安全阀,焊接式安全阀A61Y

型号:A61Y

公称通径:10MM-25MM

使用压力:16MPA-32MPA

连接方式:焊接式.带活动接头

形式:弹簧式

主要功能:泄压保护作用

使用介质:空气、石油气、腐蚀性气体

材质:铸钢.不锈钢

标准:机械部标准或定做非标

产品详情

  A61Y-160-320弹簧微启式高压安全阀(焊接式) 适用于工作温度≤200℃的空气、氨、石油气等介质的设备和管路上A61Y-160P,A61Y-320P不锈钢焊接安全阀型适用于温度 ≤200℃有腐蚀性的气体或液体的设备和管路上,作为超压保护装置。

焊接安全阀型号:A61Y

焊接安全阀公称通径:10MM-25MM

焊接安全阀 使用压力:16MPA-32MPA

焊接安全阀连接方式:焊接式.带活动接头

焊接安全阀形式:弹簧式

焊接安全阀主要功能:泄压保护作用

焊接安全阀使用介质:空气、石油气、腐蚀性气体

焊接安全阀材质:铸钢.不锈钢

焊接安全阀标准:机械部标准或定做非标

弹簧微启式高压安全阀主要零部件材料

NO.

零件名称

A61H-C A61Y-C材料

A61Y-P材料

1

接头

20

1Cr18Ni9Ti

2

接头螺母

35

1Cr18Ni9Ti

3

阀座

2Cr13

1Cr18Ni9Ti

4

阀体

35/35CrMoA

1Cr18Ni9Ti

5

阀瓣

2Cr13

1Cr18Ni9Ti

6

导向套

2Cr13

1Cr18Ni9Ti

7

弹簧

50CrVA

50CrVA包覆氟塑料

8

阀杆

2Cr13

2Cr13

9

阀盖

ZG230-450

1Cr18Ni9Ti

10

调节螺杆

45

2Cr13

11

阀帽

ZG200-400

1Cr18Ni9Ti

12

密封面材料

"Y"型堆焊Co基硬质合金,"H"型堆焊D507

弹簧微启式高压安全阀外形尺寸和连接尺寸

公称压力

公称通径

尺寸

do

D

D1

D2

L

L1

H

16

10

6

17

14

12

115

135

78

15

8

22

18

16

115

135

85

20

10

28

22

20

115

135

135

25

12

35

26

24

160

165

142

32

10

6

22

14

12

115

135

80

15

8

25

17

15

115

135

90

20

10

30

22

20

115

135

140

25

12

38

26

24

160

165

148

安全阀订货主要事项

安全阀介质, 压力等级,开启方式(全启/微启)设定起跳压力,确定阀门尺寸,连接方式,标准最大耐温,释放流量/每小时,阀体材质,内部阀体结构,工作原理,安装说明等相关技术资料.安全阀 选型主要依据就是(起跳压力及整齐压力流量温度)口径一般设计院会给出,而实际上通过蒸汽压力,流量及起跳压力,可以推测出安全阀的尺寸.一般会比设计院所选出的口径小一号.当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的三精阀门公司专家为您审核把关。感谢您访问我们的网站【http://www.cnsjv.com

相关安全阀系列
弹簧微启式安全阀 不锈钢高压安全阀 高压全启式安全阀 弹簧微启式蒸汽安全阀 弹簧微全启式安全阀
液化气安全阀 双联安全阀 平行式安全回流阀 先导式安全阀 弹簧外螺纹安全阀
弹簧外螺纹微启式安全阀 空压机安全阀 外螺纹蒸汽安全阀 焊接高压安全阀 安全溢流阀
高温高压安全阀 双杠杆安全阀 带散热器安全阀 单杠杆安全阀 高温高压主安全阀
 液压安全阀  不锈钢真空负压安全阀   弹簧式蒸汽安全阀   全启式超高压安全阀

三精阀门售后服务承诺

对于贵公司在三精阀门订购阀门产品,我厂在售后服务方面作如下承诺:

一、我公司对产品质量实行三包,即:包质、包换、保修;

二、合同签订后,保证保质、保量,按时交货;

三、本公司确保所提供阀门产品达到合同指标

四、对于需方的技术咨询,随时给予解答;

五、在交付设备时,本厂向需方交付以下资料:发货清单、产品合格证、产品样本、产品使用说明书、技术资料;

当接到用户反应质量问题的信函或电话后,保证24小时内作出答复最快解决问题。

三精阀门订购须知

1、根据使用场所、用途,且了解有关法规、规格、标准、方针、许用认可后既可选用适合各种要求的阀

2、确认阀门的工作条件、使用规格、适用介质、对应材质、操作方式、工作压力、介质温度;

3、确定与管道相匹配的公称通径:DN(mm)、NPS( " );

4、确定与管道相连接方式:法兰式、内(外)螺纹式、焊接式、对夹式、卡箍式、卡套式等;
5、确定阀门操作的驱动方式:手动、蜗轮蜗杆传动、气动、电动、液动、电磁动、电液动等;
6、确认阀门的类型:球阀、闸阀、蝶阀、截止阀、止回阀、调节阀、电磁阀、安全阀、减压阀、疏水阀、针型阀、角座阀、隔膜阀、平衡阀、过滤器及其它特种阀;
7、确定阀门的使用形式:开关型、调节型、安全型、自动型、排放型等;
8、确定阀门壳体及内件的材料:碳钢、合金钢、不锈钢、球墨铸铁、灰铸铁、铜合金、铝合金、塑料等;
9、确定阀门的密封性能要求、密封等级或密封泄漏量;
10、确定阀门的防护涂层要求、包装要求、运输要求;
11、特殊需要的阀门还应确定:结构长度、阀门高度、外型尺寸、流阻、排放能力、流量特性、防护等级、防爆性能等参数;
12、确定阀门的安装位置及姿势。
