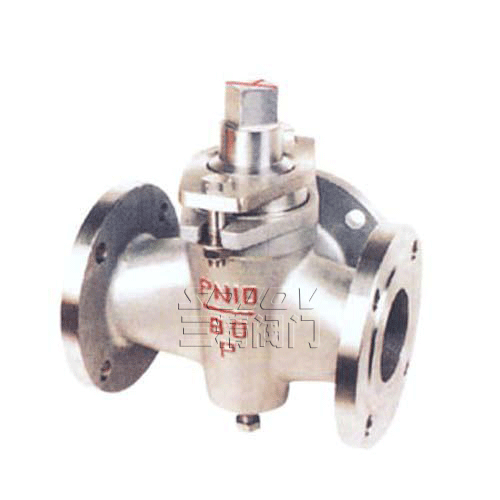

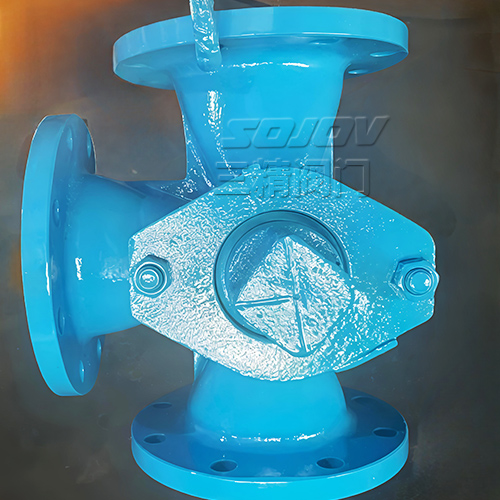

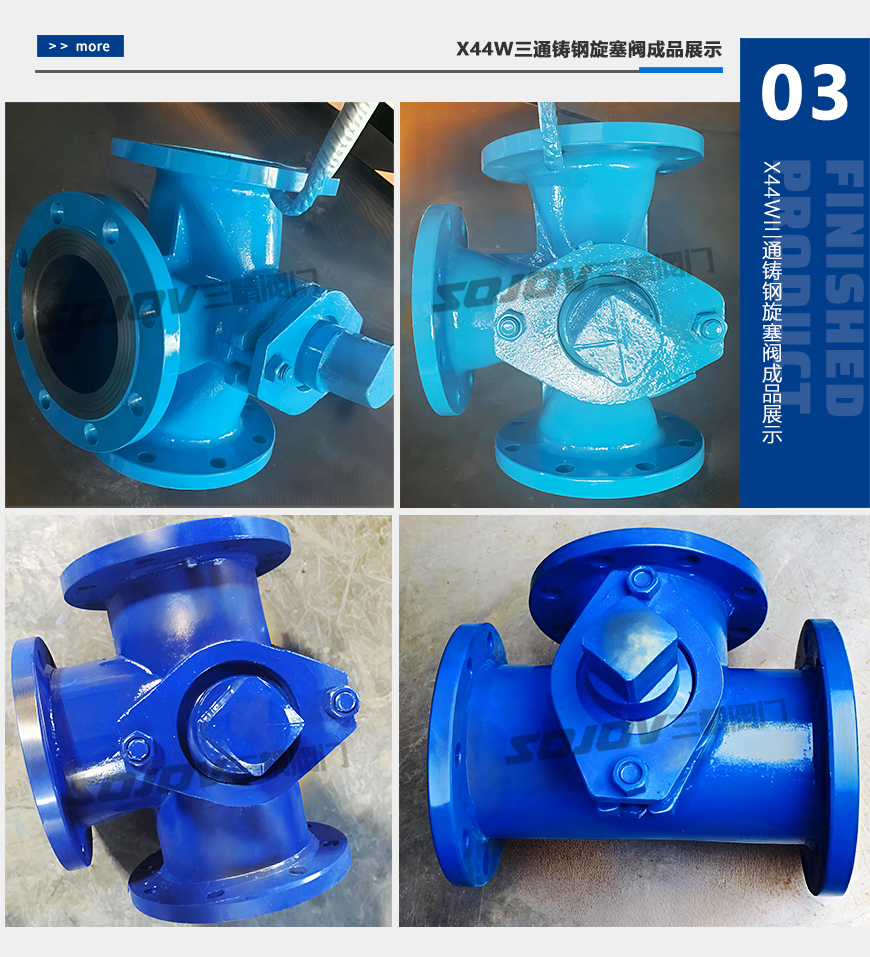

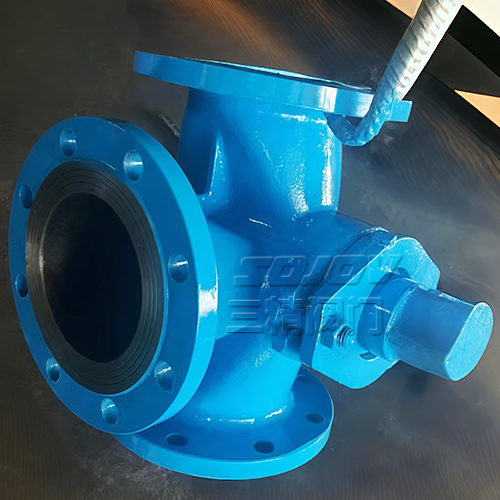

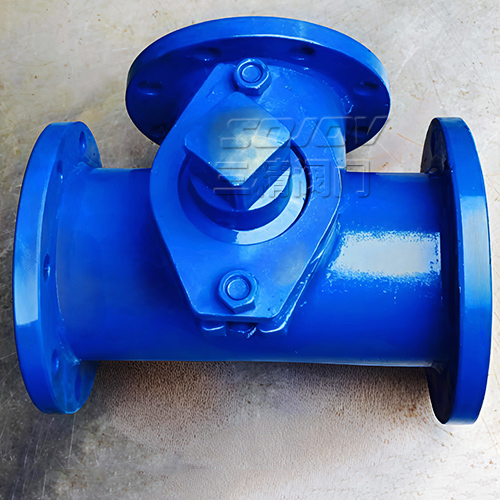

X44W三通铸钢旋塞阀
  • X44W三通铸钢旋塞阀
  • X44W三通铸钢旋塞阀
  • X44W三通铸钢旋塞阀
  • X44W三通铸钢旋塞阀

X44W三通铸钢旋塞阀

X44W、X44T三通法兰旋塞阀通过压紧填料,使塞子和塞体密封面压紧,密封等级较高,冠环铸钢三通旋塞阀大量集中用于中、低压管路。主要阀体材质有铸铁、铸钢、不锈钢、铜等可适应不同管路情况。

产品详情

三通法兰铸钢旋塞阀产品概述:

X44W、X44T三通法兰旋塞阀通过压紧填料,使塞子和塞体密封面压紧,密封等级较高,冠环铸钢三通旋塞阀大量集中用于中、低压管路。主要阀体材质有铸铁、铸钢、不锈钢、铜等可适应不同管路情况。




三通铸钢旋塞阀型号压力

型号

公称压力
PN(MPa)

试验压力PS(MPa)

适用介质

工作温度(℃)

壳体

密封

X44W-1.0C

1.0

1.5

1.1

煤气、油品

≤200

三通铸钢旋塞阀外型尺寸

公称压力
PN(MPa)

公称通径
DN(mm)

尺寸(mm)

L

D

D1

D2

z-φd

□s

h

H

1.0

25

145

115

85

56

4╳φ14

17

38

133

32

170

135

100

78

4╳φ18

18

45

152

40

180

145

110

85

4╳φ18

24

55

212

50

200

160

125

100

4╳φ18

28

74

260

65

220

180

145

120

4╳φ18

32

82

295

80

250

195

160

135

4╳φ18

40

95

327

100

300

215

180

155

8╳φ18

45

135

425

125

350

245

210

185

8╳φ18

54

154

482

150

400

280

240

210

8╳φ23

62

172

512

200

450

335

295

265

8╳φ23

75

195

605

250

530

390

350

320

8╳φ23

85

230

660

300

580

440

400

368

8╳φ23

100

263

760

三通铸钢旋塞阀的主要零件材料

旋塞阀型号

阀体

塞子

填料压盖

填料

X44W-1.0C

铸钢

铸钢

铸钢

柔性石墨
油浸石棉盘根



三精阀门售后服务承诺

对于贵公司在三精阀门订购阀门产品,我厂在售后服务方面作如下承诺:

一、我公司对产品质量实行三包,即:包质、包换、保修;

二、合同签订后,保证保质、保量,按时交货;

三、本公司确保所提供阀门产品达到合同指标

四、对于需方的技术咨询,随时给予解答;

五、在交付设备时,本厂向需方交付以下资料:发货清单、产品合格证、产品样本、产品使用说明书、技术资料;

当接到用户反应质量问题的信函或电话后,保证24小时内作出答复最快解决问题。
