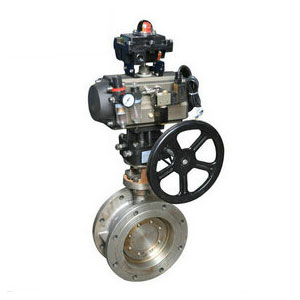

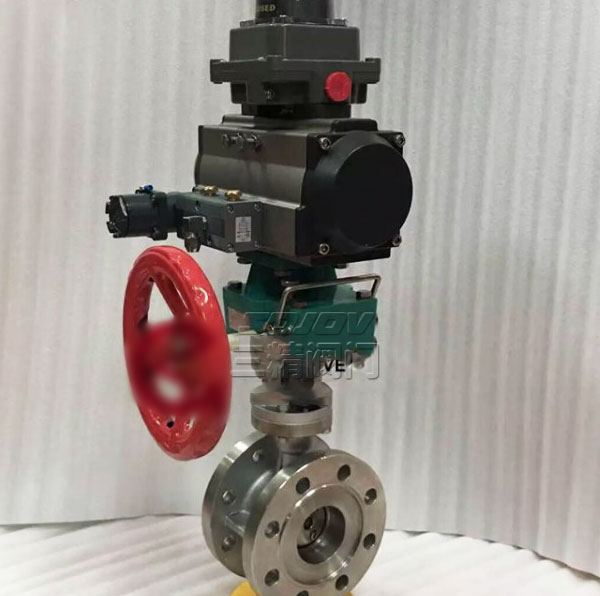

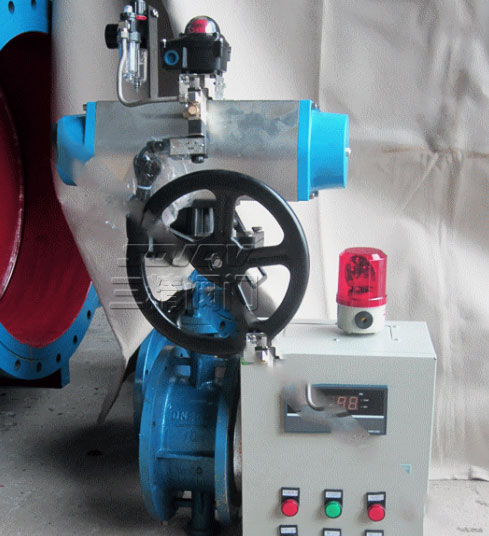

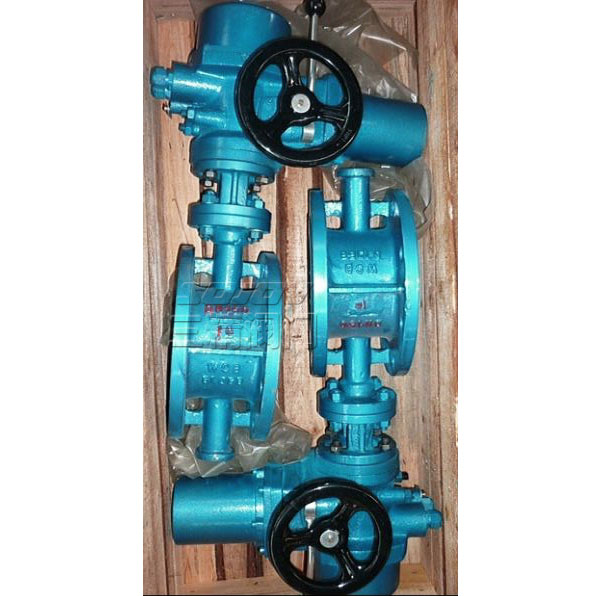

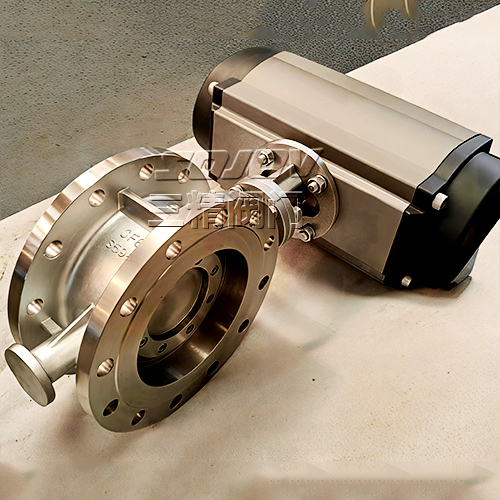

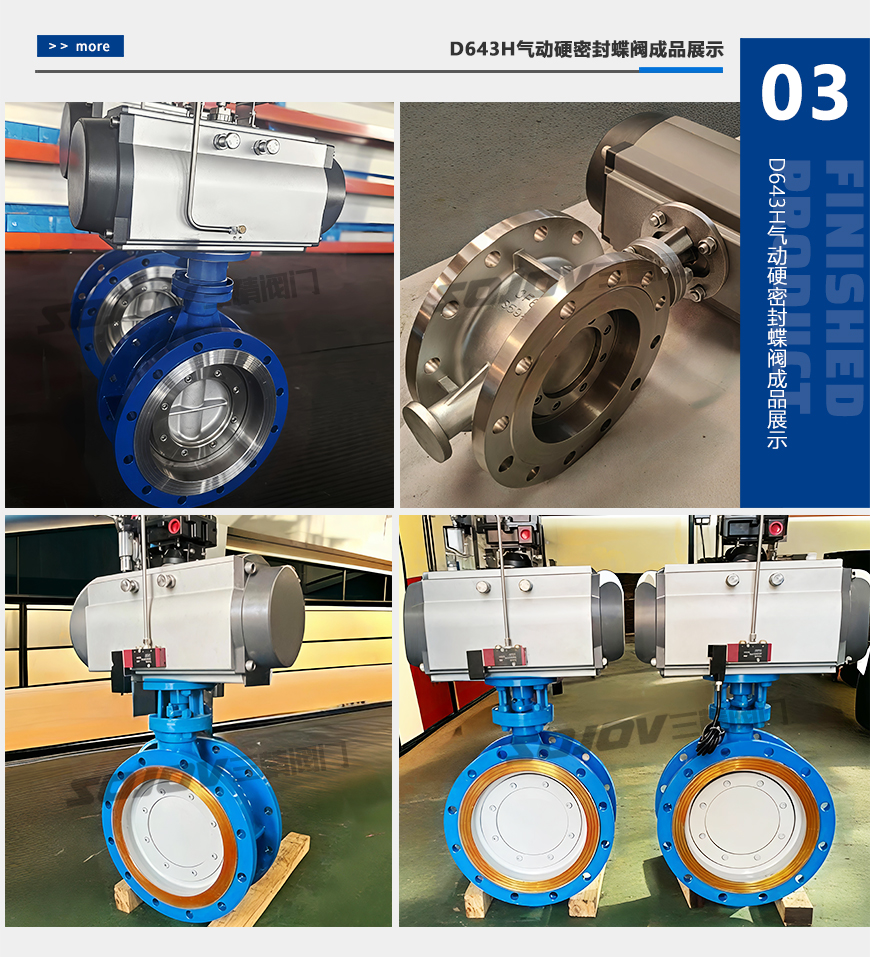

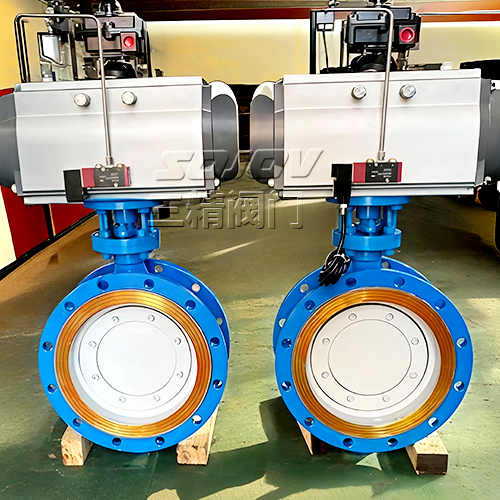

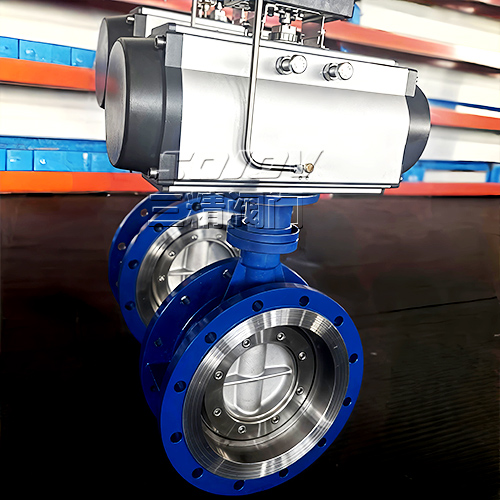

D643H气动硬密封蝶阀
  • D643H气动硬密封蝶阀
  • D643H气动硬密封蝶阀
  • D643H气动硬密封蝶阀
  • D643H气动硬密封蝶阀

D643H气动硬密封蝶阀

品牌:三精阀门

阀门型号:D643H,D673H

通径规格:DN50~DN1200

结构形式:三偏心硬密封(对夹式,法兰)

阀体材质:碳钢WCB、不锈钢304、不锈钢316

公称压力:PN10、PN16、PN25、PN40

适用温度:-40℃~450℃

应用范围:水、蒸气、油品、酸类腐蚀性等

产品特点:寿命长,启闭无摩擦,使用范围广,可用于高温高压



产品详情

气动硬密封蝶阀概述

气动硬密封蝶阀属于长寿命、高品质蝶阀,采用三维偏心原理设计,主要由法兰或对夹式硬密封蝶阀与气动执行装置连接组成,阀座和碟板密封面采用不同硬度的金属材料或不锈钢制成,具有耐高温、耐腐蚀、耐磨损等优点。气动硬密封蝶阀采用硬软密封兼容的多层次结构,无论在低温或高温的工况中都能保证优良的密封性能,且阀门在开启和关闭时碟板和阀座基本无摩擦现象,大大提高了蝶阀的使用寿命。气动硬密封蝶阀广泛应用于电力、油品、蒸汽、空气、污水等介质的管道当中,是开关控制或调节流量的最佳装置。

气动硬密封蝶阀性能特点

1、采用三偏心原理结构,阀座与碟板在启闭时几乎无摩擦,提高了使用寿命。

2、结构独特,操作灵活、省力、方便、不受介质压力的高、低影响,密封性能可靠。

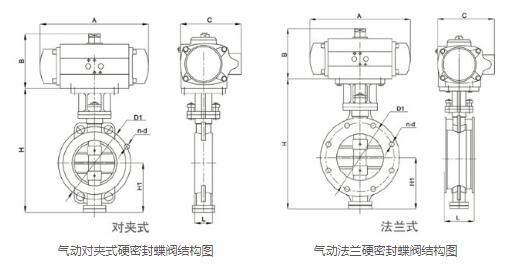

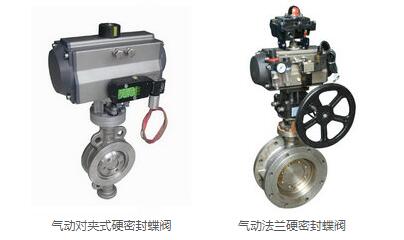

3、可分为气动对夹式硬密封蝶阀和气动法兰硬密封蝶阀,满足于不同连接方式,方便安装在管道中。

3、密封是采用软硬金属片层叠组成,具有金属密封和弹性密封的双重优点,无论在低温和高温情况下,均具有优良的密封特性。

5、蝶阀设有密封调节装置,长期使用后若密封性能下降,可调节碟板密封圈向阀座靠近即可恢复原有密封性能,大大地提高使用寿命。

气动硬密封蝶阀技术参数

公称通径 DN50~DN1200(mm)
压力等级 PN1.0、1.6、2.5、4.0MPa
连接方式 对夹式、法兰连接
密封形式 金属硬密封
驱动方式 气源驱动,压缩空气5~7bar(可带手轮)
动作范围 0~90°
阀体材质 碳钢、不锈钢304、不锈钢316
工作场合 水、蒸气、油品、酸类腐蚀性等(可高压高温场合)
温度范围 碳钢:-29℃~450℃ 不锈钢:-40℃~450℃
控制方式 开关模式(开关两位控制,气开、气关式)、智能调节型(4~20mA模拟量信号)、弹簧复位


气动硬密封蝶阀执行机构

供气压力 0.4~0.7MPa
气源接口 G1/4"、G1/8"、G3/8"、G1/2"
环境温度 -30~+70℃
作用形式 单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)
双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)-- 失气时阀位保持(FL)
可配附件 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

气动硬密封蝶阀和气动软密封蝶阀的区别


1、软密封使用于低压-常压,硬密封可使用于中高压工况。

2、软密封用于低温,常温环境,硬密封可用于低温、常温、高温等环境。

3、软密封蝶阀多为中线型结构,硬密封一般是单偏心、双偏心和三偏心蝶阀结构。

4、软密封蝶阀比三偏心硬密封蝶阀密封性能比较好,但三偏心蝶阀在高压高温环境下可以保持良好的密封。

气动硬密封蝶阀和气动软密封蝶阀的优缺点

1、硬密封蝶阀使用寿命长,但是密封性相对比软密封差。
2、软密封蝶阀的优点是密封性能好,缺点是容易老化、磨损、使用寿命短。
3、软密封蝶阀多适用于含腐蚀性等常温管路做启闭及调节,硬密封蝶阀多用于供热、供气、及煤气、油品、酸碱等环境。
