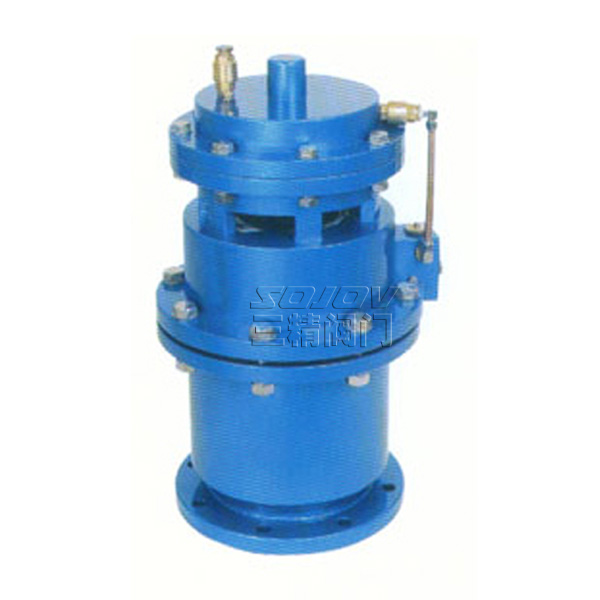

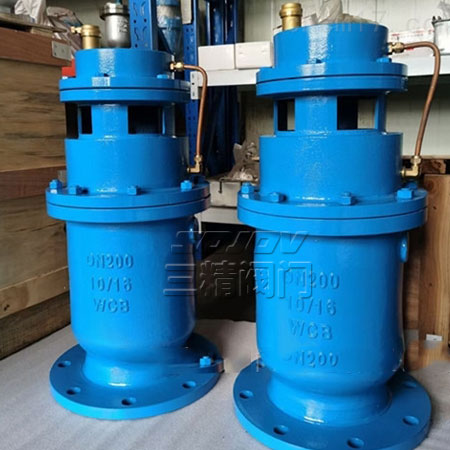

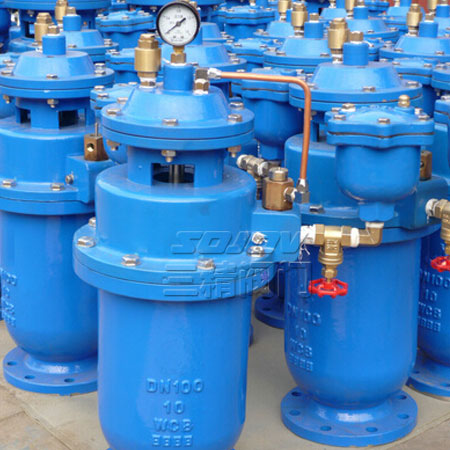

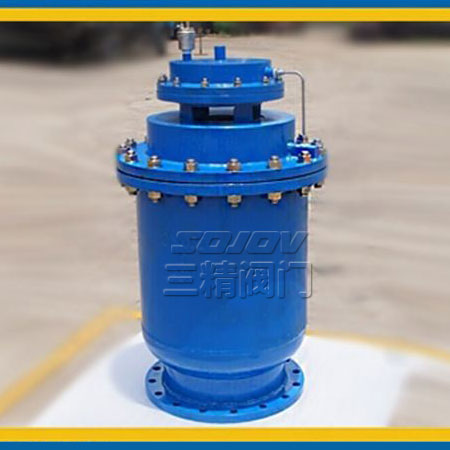

PQXA型全能高速排(吸)气阀
  • PQXA型全能高速排(吸)气阀
  • PQXA型全能高速排(吸)气阀
  • PQXA型全能高速排(吸)气阀
  • PQXA型全能高速排(吸)气阀

PQXA型全能高速排(吸)气阀

全能高速排气阀用于管路上的高点或有闭气的地方,来排除管内的气体来疏通管道,达到正常工作。如不装排气阀,管道随时出现气阻,使管道出水容量达不到设计要求


产品详情


全能高速排气阀概述:

全能高速排气阀用于管路上的高点或有闭气的地方,来排除管内的气体来疏通管道,达到正常工作。如不装排气阀,管道随时出现气阻,使管道出水容量达不到设计要求;其次,管道在运转时出现停电、停泵管道及时出现负压会引起管道振动或破裂,排、吸气阀就迅速吸入空气,防止管道振动或破裂。

全能高速排气阀原理:

当水进入管道时,塞头停在定位架下部,管内气体从球桶外经过,不影响塞头和浮球,进行大量排气,当空气排完时,水进入阀内把球浮起,传动塞头到关闭,停止排气。管道在正常运转时自然会产生少量气体,这些气体会聚集到管内上部,到相当程度,阀内水位下降,浮球顺水下降气体从小孔排出。如出现停电、停泵,管内水流空时管内及时出现负压,浮球顺水下降,打开小孔带动大孔进行大量吸气确保管道安全。


全能高速排气阀主要外形尺寸:

通径DN(mm)

D

D1

D0

Φ

H

Z-Φd

20

105

75

57

160

---

4-14

25

115

85

67

160

---

4-14

50

160

125

102

170

---

4-14

80

195

160

138

195

---

4-18

100

215

180

158

215

---

8-18

150

280

240

210

280

800

8-23

200

335

295

265

335

850

8-23

250

390

350

320

390

920

12-23

300

440

400

368

426

1000

12-23

350

500

460

428

495

1100

16-23

400

565

515

482

565

1200

16-25
