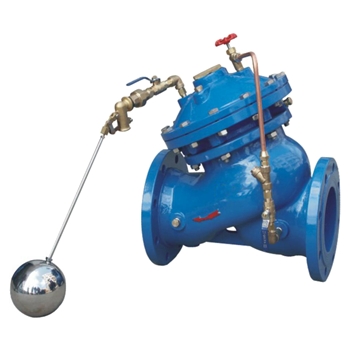

F745X隔膜式遥控浮球阀
  • F745X隔膜式遥控浮球阀
  • F745X隔膜式遥控浮球阀
  • F745X隔膜式遥控浮球阀
  • F745X隔膜式遥控浮球阀

F745X隔膜式遥控浮球阀

品牌:三精阀门

产品名称:隔膜式遥控浮球阀

产品型号:F745X

公称通径:DN40~DN1600

结构形式: 活塞式

工作压力: 1.0MPa~2.5MPa

连接方式: 法兰

适用温度: -20oC~+80oC

功能作用: 控制水位

阀体材质: 铸铁、铸钢、不锈钢、黄铜

适用介质: 水、污水、给排水等

产品详情


F745X遥控浮球阀概述

F745X遥控浮球阀是兼具多种功能的水力操作式阀门。主要安装于水池或高架水塔的进水口处,当水位达到设定的高度时,主阀由浮球导控制关闭进水口停止供水;当水位下降后,主阀由浮球导阀控制打开进水口向水池注水,实现自动补水。液位控制精确,不受水压干扰;隔膜式遥控浮球阀可随水池的高度及使用空间任意位置安装,维护、调试、检查方便、密封可靠,使用寿命长。隔膜式阀门性能可靠、强度高、动作平稳适用于450口径以下的管道。

F745X遥控浮球阀结构特点

F745X遥控浮球阀由主阀和浮球阀及接管系统组成,主阀阀体采用全通道、直流式、流线型设计,并采取膜片式或活塞式两类结构。接管系统由浮球阀、球阀和接管组成。F745X遥控浮球阀直接利用浮球导阀进行液面控制,不需要其它装置和能源,结构简单,维护保养简便,控制不受水压影响,液面控制准确度高,密封可靠。

F745X遥控浮球阀工作原理

当管道从进水端给水时,由于球阀、浮球阀是常开的,水通过微型过滤器、球阀B、控制室、球阀A、浮球阀进入水池,主阀控制室不形成压力,主阀开启,水塔(池)供水。当水塔(池)的水面上升至设定高度时,浮球浮起关闭浮球阀,控制室水压升高推动主阀关闭,供水停止。当水池水面下降后,浮球阀重新开启,控制室水压下降,主阀再次开启继续供水,保持液面的设定高度。

F745X遥控浮球阀工作特点

1、关闭严密可靠。主阀密封采用橡胶密封环密封,关闭动力由主阀控制室自动形成,保持合适关闭力,密封寿命和可靠性高。

2、操作方便,无需为阀门另配电控系统。阀门随液面高度变化自动开启和关闭。

3、阀体采用了全通道、直流式、流线型设计。水力损失小,节能效果好。

F745X遥控浮球阀功能与用途

本阀门安装在水塔、水池的进口端管路上,完成保持水塔、水池液面的规定高度的功能。F745X遥控浮球阀广泛用于高层建筑、生活区等供水管网系统的水塔、水池等设施的液面高度自动控制。

F745X遥控浮球阀主要零件材料


材料

阀体

HT200  QT450

阀瓣

HT200  QT450

阀盖

QT450 HT200

阀杆

2Cr13

隔膜

腈纶帘线衬丁晴胶

F745X遥控浮球阀性能参数

型号

公称压力

﹝MPa﹞

试验压力﹝MPa﹞

适用温度

适用介质

壳体

密封

F745X遥控浮球阀

1.0

1.5

1.1

≤80℃

水、油品、

污水、海水

1.6

2.4

1.76

F745X遥控浮球阀外形和连接尺寸

公称通径DN(mm)

尺寸(mm)

L

50

203

65

216

80

241

100

292

125

330

150

356

200

457

250

533

300

610

350

686

400

762

450

864

500

914

600

1067

700

1300

800

1450
