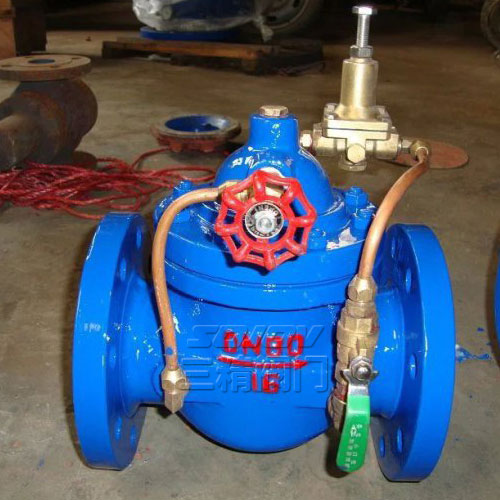

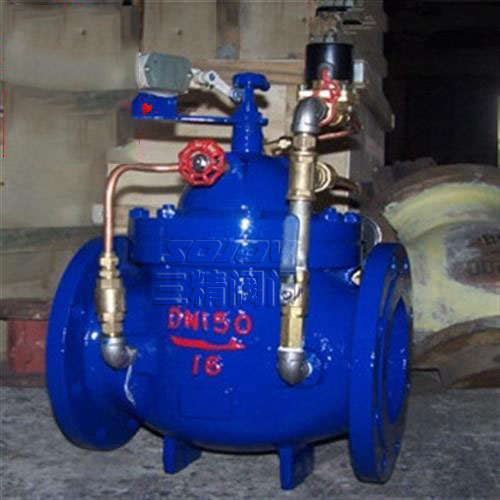

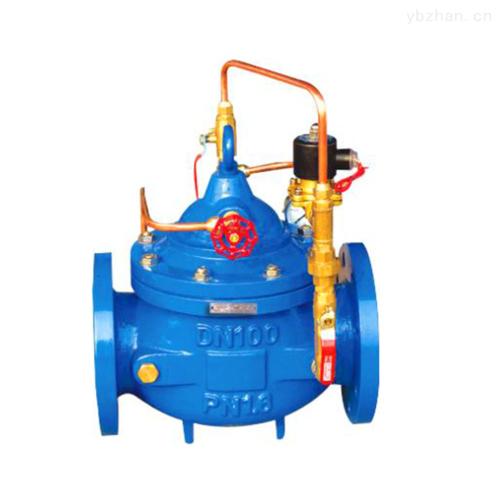

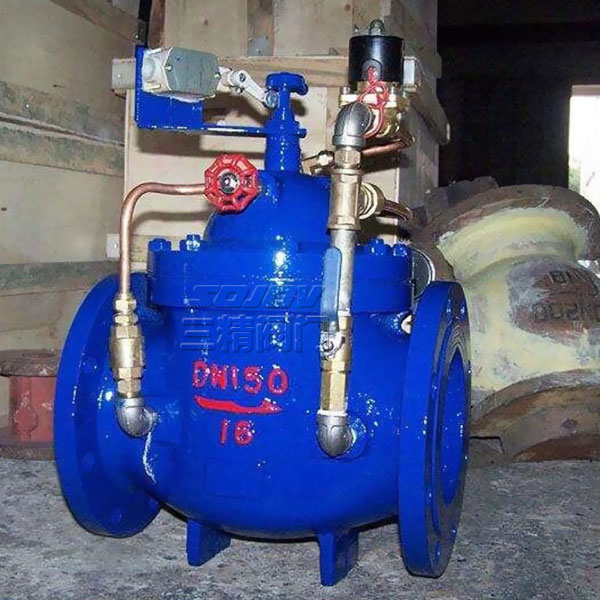

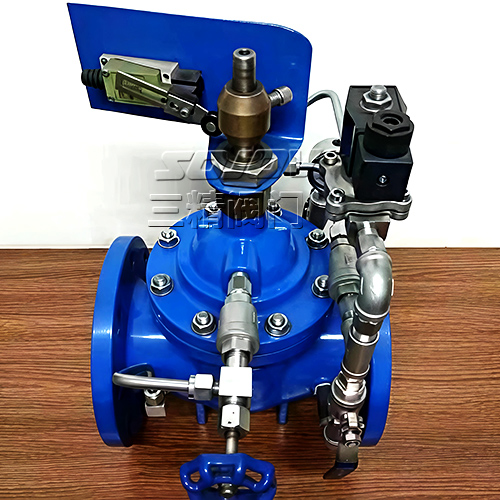

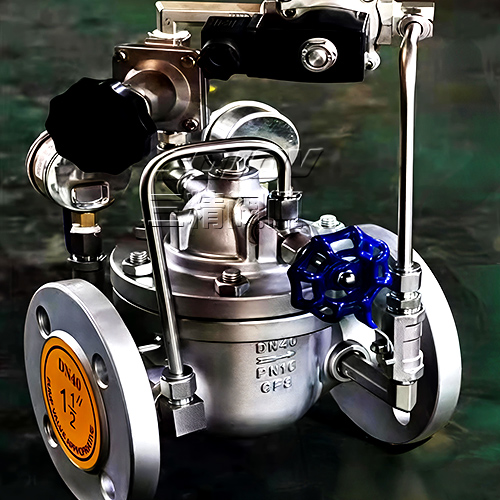

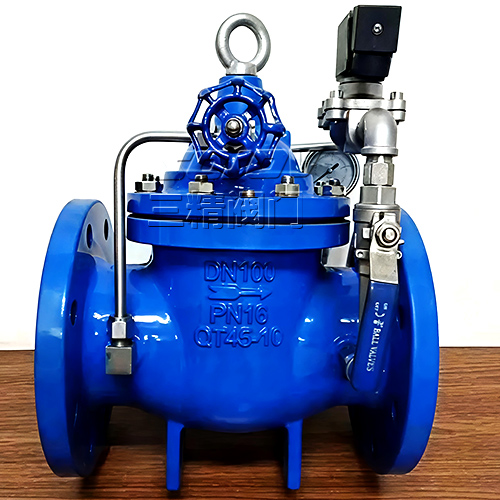

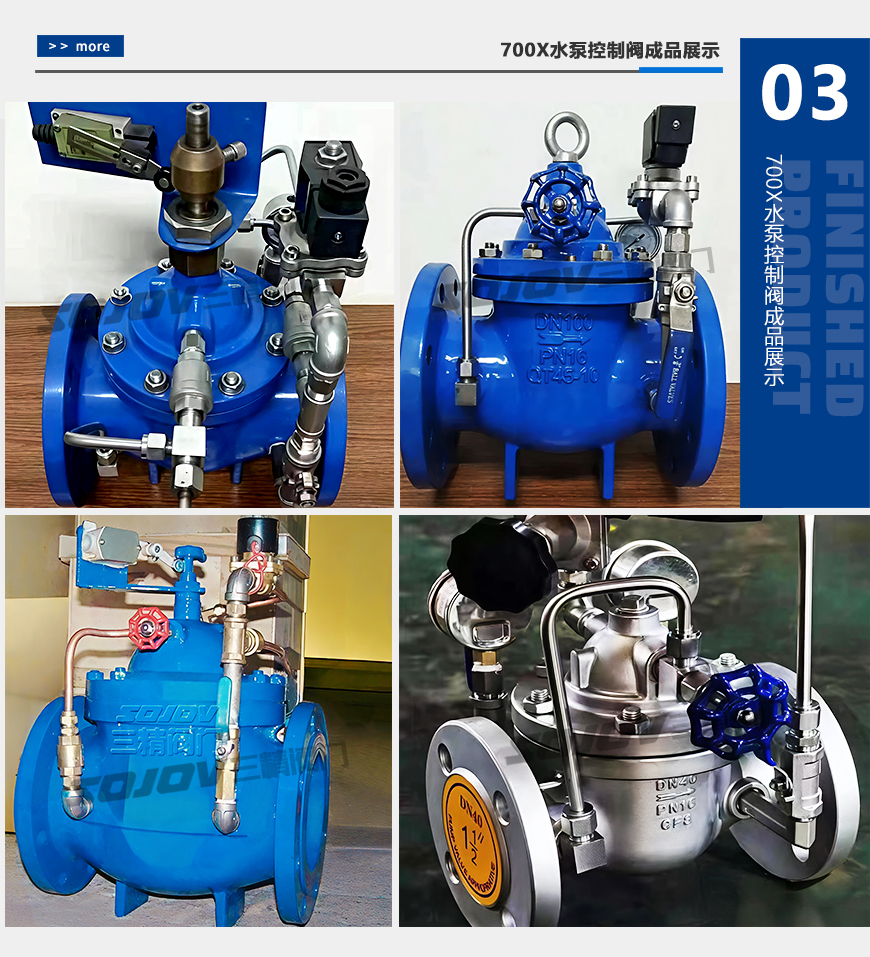

700X水泵控制阀
  • 700X水泵控制阀
  • 700X水泵控制阀
  • 700X水泵控制阀
  • 700X水泵控制阀

700X水泵控制阀

品牌:三精阀门

型号:700X

公称通径:DN50~600mm

压力等级:PN1.0、PN1.6、PN2.5

工作温度:0℃~80℃

密封试验:1.1倍公称压力

壳体试验:1.5倍公称压力

产品详情

700X水泵控制阀产品概述

700X型 PN10~PN25 水泵控制阀安装于水泵出水口处,在水泵停止运转前,先行关闭主要阀到90%左右,当水泵停止运转时,再次关闭剩余的10%,可有效地保护水泵,防止水锤、水击声以及水泵倒转。700X水泵控制阀由主阀、电磁导阀、针阀、球阀、单向阀、行程开关、微形过滤器和压力表组成水力控制接管系统。水泵需停止工作时,先由进口压使主阀关闭90%后,水泵停止运转。剩余10%由回水关闭。可防止水锤现象发生。本产品利用电磁导阀控制,不需要其它装置和能源。节约能源,保养简便,停泵平稳。本系列阀门产品广泛用于高层建筑、生活区等供水管网系统及城市供水工程。

700X水泵控制阀产品特点

1、水泵控制阀呈流线型设计,通过电磁阀的导控实现准确的启闭,使用安全可靠,有效地防止水锤河水击声;

2、防止泵出的水回流,有效地保护水泵,免受回流的冲击而产生反转;

3、使用寿命长,安装、维修方便;

4、适用于工矿、企业、高层建筑中由水泵直接供水及生活用水管网系统。

700X水泵控制阀工作原理

当水泵工作阀门向下游供水时,电磁导阀全开,针阀调至适当开度,上游水经针阀、单向阀进入主阀控制室,经电磁导阀流出,此时主阀控制室的压力保持主阀处于合适的开度,保持下游正常供水。

当水泵停止工作时,电磁导阀先关闭,主阀控制室停止排水,控制室压力升高,主阀开始关闭。当关闭至90%时,主阀上部行程开关输出停泵信号,水泵停止运转。此时下游回水经单向阀进入主阀控制室,控制室压力升高,主阀被关闭。

700X水泵控制阀主要零件材料

零件名称 零件材料
阀体 阀盖 WCB
阀座 阀盘 铜合金
密封圈 O型圈 丁腈橡胶
阀杆 2Cr13
弹簧 50CrVA
针型阀 铜合金
球阀 铜合金
浮球阀 铜合金
微型过滤器 不锈钢

700X水泵控制阀产品用途

1、700X水泵控制阀由主阀、电磁导阀、针阀、球阀、单向阀、行程开关、微形过滤器和压力表组成水力控制接管系统。

3、水泵需停止工作时,先由进口压使主阀关闭90后,水泵停止运转。剩余10由回水关闭。可防止水锤现象发生。

3、本产品利用电磁导阀控制,不需要其它装置和能源。节约能源,保养简便,停泵平稳。

4、是水泵出口的保护装置。阀门呈流线型设计。通过电磁阀的导控实现准确的启闭。使用可靠,有效地防止水锤和水击声,使用寿命长,安装、维修方便。

5、本系列水泵控制阀产品广泛用于高层建筑、生活区等供水管网系统及城市供水工程、及城市供水工程。

700X水泵控制阀主要技术参数

公称压力(Mpa)

壳体试验压力(MPa)

密封试验压力(MPa)

最高进口压力(MPa)

出口可调压力(MPa)

适用介质

介质温度(℃)

1.0

1.5

1.1

1.0

0.09-0.8

0-80

1.6

2.4

1.76

1.6

0.10-1.2

2.5

3.75

2.75

2.5

0.15-1.6

700X水泵控制阀主要外形尺寸

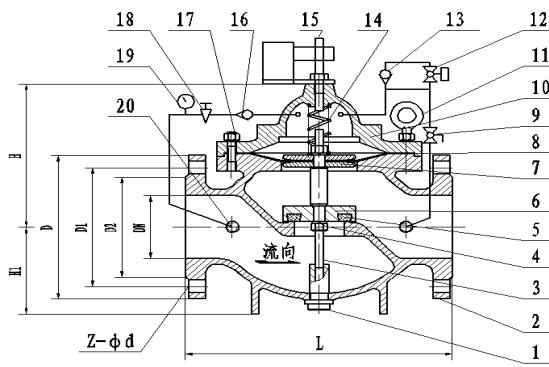

700X水泵控制阀外形尺寸图

公称通径DN(mm) D1 D2 N-φD L H
1.0MPa 1.6MPa 1.0MPa 1.6MPa 1.0MPa 1.6MPa
50 235 125 4-19 203 160
65 282 145 4-19 216 180
80 282 160 8-19 241 200
100 320 180 8-19 292 270
125 325 210 8-19 330 310
150 400 240 8-23 356 320
200 410 295 8-23 12-23 450 370
250 450 350 355 12-23 12-28 500 430
300 460 400 410 12-23 12-28 560 480
350 520 460 470 16-28 16-28 620 525
400 580 515 525 16-28 16-31 700 580
450 640 565 585 20-28 20-31 780 635

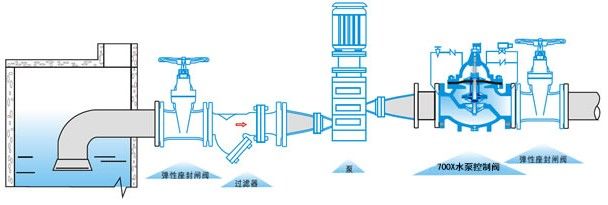

700X水泵控制阀安装示意图

700X水泵控制阀安装示意图

700X水泵控制阀安装与维护

1、主阀应安装于水池或高水位水塔的进水管上,最佳安装方式是水平安装在管线上阀盖朝上,其它安装方式也可达到操作功能。要注意主阀体外的流向标示箭头,依方向安装,安装后应确保没有管路应力作用在阀体及阀内部件上。

2、安装前要彻底清除管道内的杂物,通水前要彻底冲洗管路系统。

3、主阀前要装一只闸阀和一只过滤器,阀后也要装一只闸阀,以便于维修。

4、试水时要慢慢开启主阀前的闸阀慢慢增加压力,同时注意阀体外的控制管路是否漏水。

5、主阀导管上微型过滤器要定期2~3个月清洗一次。
