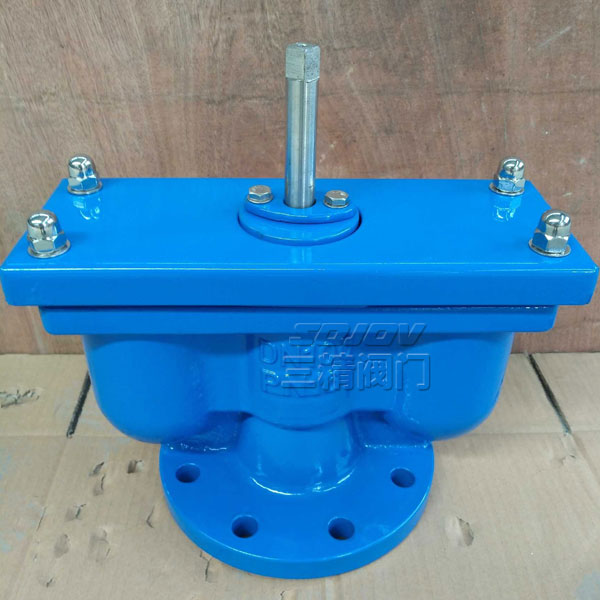

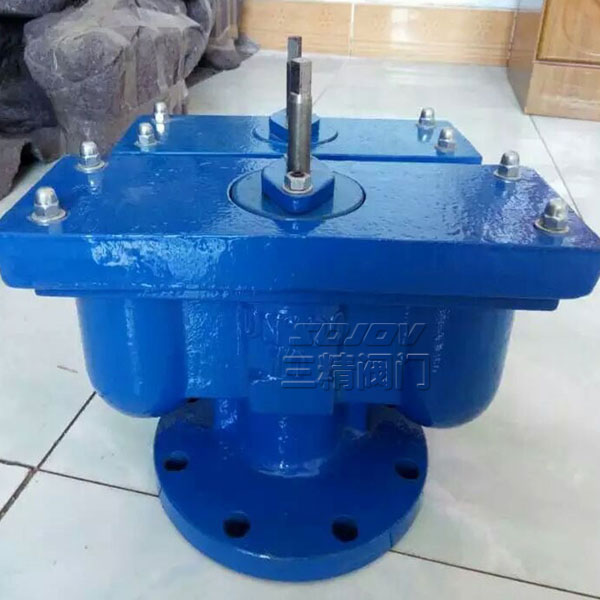

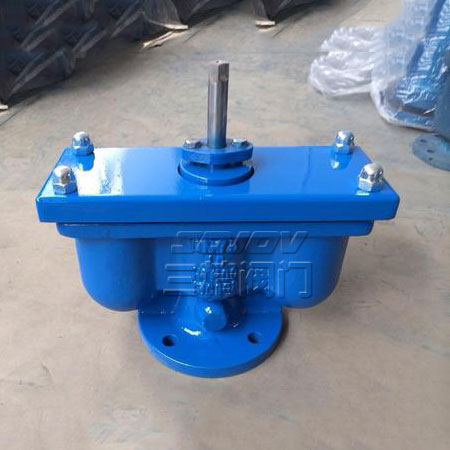

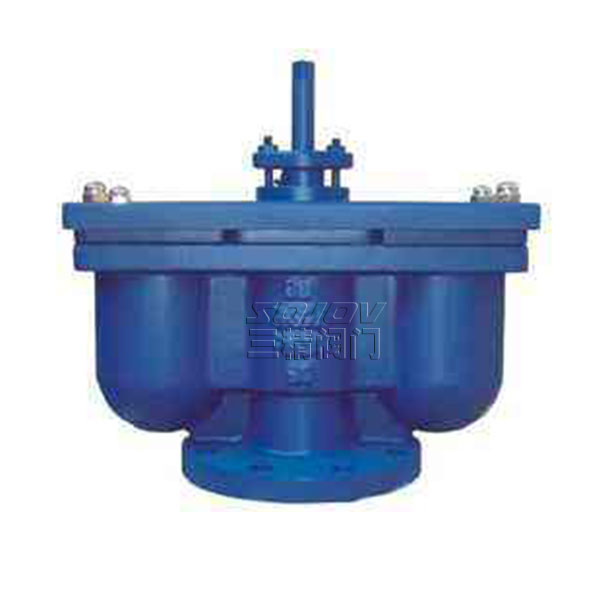

QB2X系列双口排气阀
QB2X双口排气阀适用于介质为水的管道上，作为排除管道内气体的设备，以提高输水设备的效率和保护管道不致变形、破裂，是管道必备之设备。
产品详情
QB2X系列双口排气阀概述
QB2X双口排气阀适用于温度不超过100℃的水，热水管道上使管道内的空气全部排出。
QB2X系列双口排气阀用途
QB2X双口排气阀适用于介质为水的管道上，作为排除管道内气体的设备，以提高输水设备的效率和保护管道不致变形、破裂，是管道必备之设备。
QB2X系列双口排气阀产品特点
能够排除管道中的气体，减少阻力，节约能源；当管道负压时本产品能自动吸入空气防止管道破裂；浮球为不锈钢，使用寿命长，安全可靠。QB2X系列双口排气阀连接尺寸
| 公称通径 | 主要尺寸（mm） | ||||
|---|---|---|---|---|---|
| D | H | H1 | L | 适用介质 | |
| 40 | 145 | 355 | 215 | 370 | 水 |
| 50 | 160 | 355 | 215 | 370 | 水 |
| 75 | 195 | 360 | 225 | 430 | 水 |
| 100 | 215 | 360 | 225 | 430 | 水 |
| 150 | 280 | 380 | 230 | 510 | 水 |
| 200 | 335 | 430 | 320 | 680 | 水 |
| 300 | 390 | 540 | 360 | 825 | 水 |
QB2X系列双口排气阀技术参数
使用介质：清水
介质温度：常温
壳体强度、试验压力：1.5Mpa
浮球密封试验压力：0.05～1.1Mpa
阀体材料：灰铸铁HT200
浮球材料：不锈钢
法兰连接标准：GB/T12741.6-98
试验标准：Q/YFC01-2003
QB2X系列双口排气阀操作原理
当管内开始注水时，塞头停留在开启位置，进行大量排气，当空气排完时，阀内积水，浮球被浮起，传动塞头至关闭位置，停止大量排气，当管内水正常输送时，如有小量空气聚集在阀内到相当程度，阀内水位下降，浮球随之下降，此时空气由小孔排出，当抽水机停止，管内水流空时或遇管内产生负压时，此时塞头迅速开启，吸入空气，确保管线完全。
