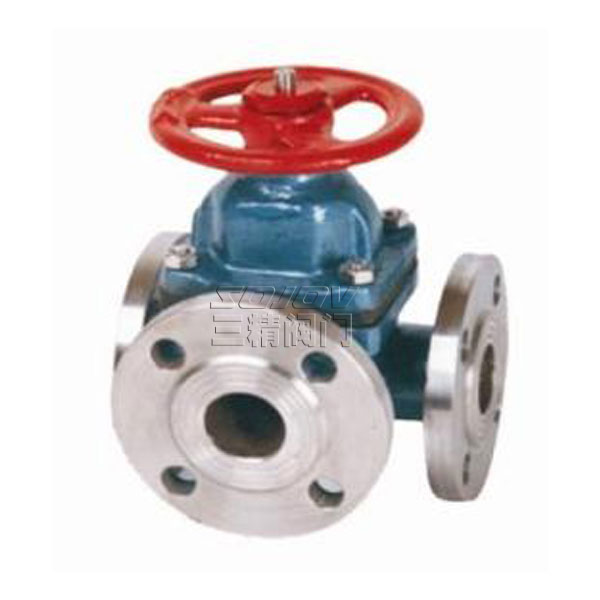

不锈钢三通式衬胶隔膜阀
  • 不锈钢三通式衬胶隔膜阀
  • 不锈钢三通式衬胶隔膜阀
  • 不锈钢三通式衬胶隔膜阀
  • 不锈钢三通式衬胶隔膜阀

不锈钢三通式衬胶隔膜阀

三通隔膜阀用途:三通隔膜阀专用于控制非腐蚀性或一般腐蚀性介质,阀体内腔表面无衬里或覆有可供选择的各种橡胶,适用于不同工作温度和流体管路。适用温度:≤85℃、≤100℃、≤120℃、≤150℃(按照衬里和隔膜材料)压力等级:PN1.0

产品详情

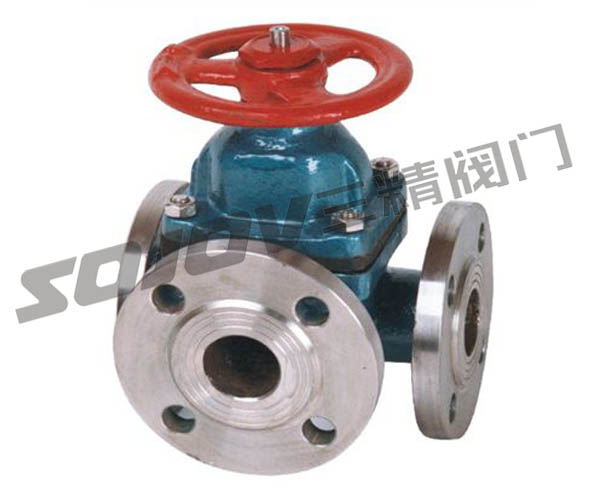

G49J-10三通式衬胶隔膜阀

三通隔膜阀用途:

三通隔膜阀用途:三通隔膜阀专用于控制非腐蚀性或一般腐蚀性介质,阀体内腔表面无衬里或覆有可供选择的各种橡胶,适用于不同工作温度和流体管路。适用温度:≤85℃、≤100℃、 ≤120℃、≤150℃(按照衬里和隔膜材料)压力等级:PN1.0

三通隔膜阀材料:

阀体:铸铁、球墨铸铁、碳钢、不锈钢   阀盖:铸铁、球墨铸铁、碳钢、不锈钢   衬里:无衬里、橡胶   隔膜:橡胶   阀瓣:铸铁   阀杆:碳钢、不锈钢   手轮:铸铁

三通隔膜阀测试:

衬里层:电火花检测   试验与检验按GB/T13297标准   公称压力:PN(Mpa)  阀体:PN×1.5   密封:PN×1.1

三通隔膜阀结构特点:

隔膜阀是一种特殊形式的截止阀;

1、弹性密封的开闭件,确保没有内漏;

2、流线型的流道,使得压力损失小;

3、没有填料函,因此没有外漏;

4、阀体与盖被中间隔膜隔开,使得隔膜上方的阀盖,阀杆零件不受介质侵蚀;

5、隔膜可更换,维护费用低;

6、衬里材料的多样性,可适用于各种介质,并具有良好的耐腐蚀性。

G49J三通隔膜阀主要尺寸及重量:

DN
mm

公称压力
MPa

工作压力
MPa

L
(mm)

D
(mm)

D1
(mm)

n-φd
(mm)

F
(mm)

H1
(mm)

H2
(mm)

D0
(mm)

质量

25

1.0

1.0

160

96

115

85

4-14

108

120

66

5.5

32

180

118

135

100

4-18

138

157

96

8.5

40

200

135

145

110

4-18

147

167

96

12.5

50

230

150

160

125

4-18

167

192

96

17

65

290

182

180

145

4-18

194

229

165

24.5

80

310

210

195

160

4-18

212

252

230

33.5

三精阀门公司订货须知:

一、①三通不锈钢隔膜阀产品名称与型号②三通不锈钢隔膜阀口径③三通不锈钢隔膜阀是否带附件以便我们的为您正确选型④三通隔膜阀的使用压力⑤三通隔膜阀的使用介质的温度。二、若已经由设计单位选定三精公司的衬氟角三通隔膜阀型号,请按三通隔膜阀型号直接向我司销售部订购。三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的三精阀门公司专家为您审核把关。感谢您访问我们的网站【http://www.cnsjv.com三精公司】如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
