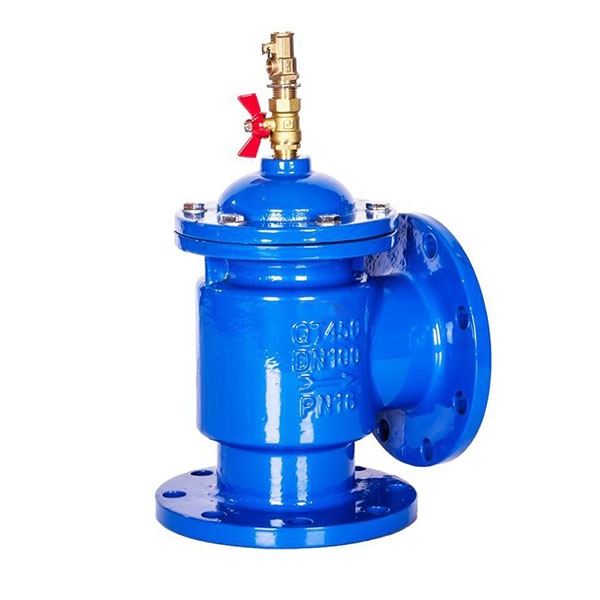

H142X液压水位控制阀
  • H142X液压水位控制阀
  • H142X液压水位控制阀
  • H142X液压水位控制阀
  • H142X液压水位控制阀

H142X液压水位控制阀

品牌:三精阀门

产品型号:H142X

公称压力:1.0-1.6Mpa

公称通径:DN40-DN300

适用介质:清水

使用温度:0-80℃

度法兰标准:GB/T17241.6GB/9113

试验标准:GB/T13927 AP1598

产品详情

H142X液压水位控制阀产品概述

H142X液压水位控制阀是一种自动控制水箱、水塔液面高度的水力控制阀。当水面下降超过预设值时,浮球阀打开,活塞上腔室压力降低。活塞上下形成压差,在H142X液压水位控制阀压差作用下H142X液压水位控制阀的阀瓣打开进行供水作业;当水位上升到预设高度时,浮球阀关闭,活塞上腔室压力不断增大致使阀瓣关闭停止供水。如此往复自动控制液面在设定高度,实现自动供水功能。

H142X液压水位控制阀工作原理

H142X液压水位控制阀当水池或水塔内水位下降,浮球阀开启排水时,进水管内有压水将阀内活塞托起,密封面打开,阀门即开启供水,当水位上升到控制阀时,浮球阀关闭,活塞下移将密封面封闭,阀门即停止供水。

H142X液压水位控制阀性能特点

1、运用液压原理控制,结构新颖合理。

2、工作平稳可靠。在规定的使用压力范围内,可保证无水锤冲击。

3、重量轻,体积小。

4、安装维修方便。

H142X液压水位控制阀主要技术参数

产品型号:H142X

公称压力:1.0-1.6Mpa

公称通径:DN40-DN300

适用介质:清水

使用温度:0-80

度法兰标准:GB/T17241.6GB/9113

试验标准:GB/T13927 AP1598

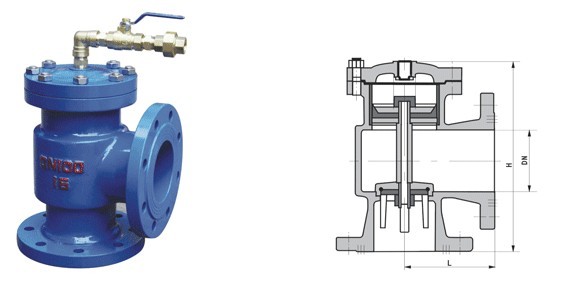

H142X液压水位控制阀主要连接尺寸

H142X液压水位控制阀

公称通径

(mm)

尺    寸(mm)

L

H

40

107

235

50

115

243

65

125

258

80

135

280

100

146

307

125

165

358

150

180

400

200

215

490

250

255

576

300

285

663

350

325

750
