800X压差旁通平衡阀
  • 800X压差旁通平衡阀
  • 800X压差旁通平衡阀
  • 800X压差旁通平衡阀
  • 800X压差旁通平衡阀

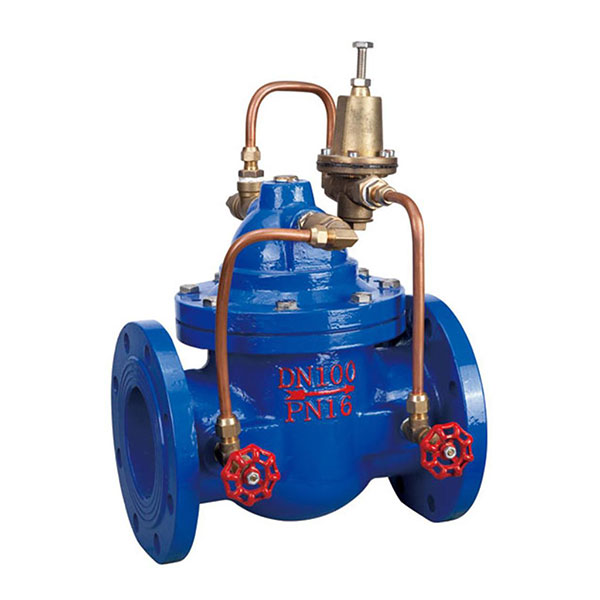

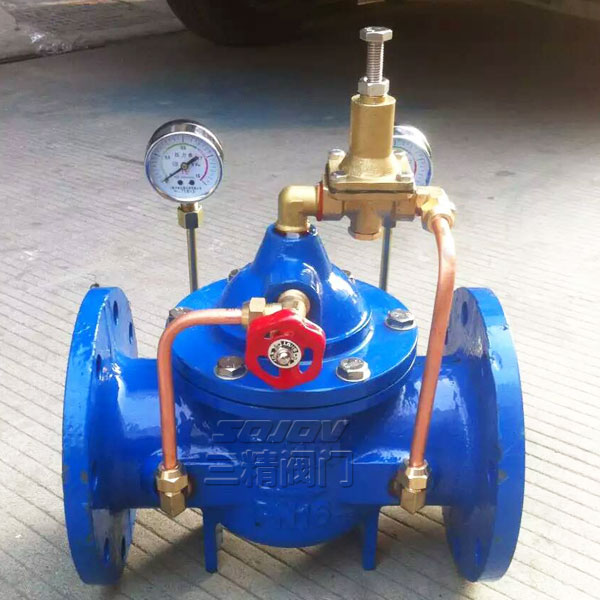

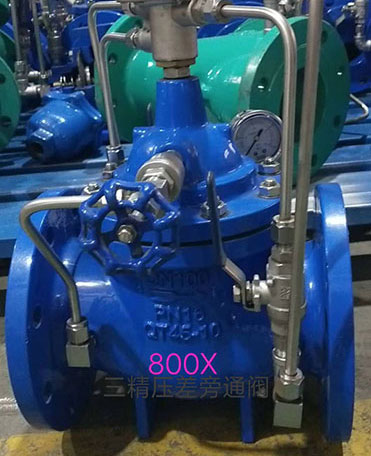

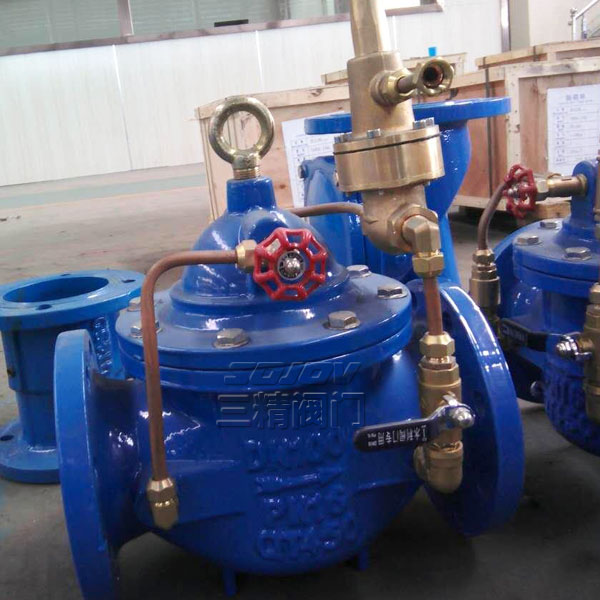

800X压差旁通平衡阀

品牌:三精阀门

产品型号:800X

产品口径:DN50-DN400mm

产品应用:空调系统、供水系统

工作压力:1.0MPa~1.6MPa~2.5MPa

适用温度:-0~+80

阀体材质:铸铁、铸钢、不锈钢

适用介质:水、污水、给排水

结构形式:膜片压板式

连接方式:法兰

功能作用:平衡压差

产品详情

800X压差旁通平衡阀产品简介

800X压差旁通平衡阀是一种用于空调系统供/回水之间以平衡压差的阀门。压差旁通平衡阀可提高系统的利用率,保持压差的精确恒定值,并可最大限度地降低系统的噪音,以及过大压差对设备造成的损坏。800X压差旁通平衡阀优越于其他平衡阀的地方在于它没有执行机构,完全靠介质自身的压力差来达到平衡系统的功能,节约能源及安装空间,是一种智能型阀门。

800X压差旁通平衡阀性能特点

1、恒定阀门两端及被控系统压差,支持用户系统变流量运行。

2、依靠压差自动工作无须外界动力。

3、可以直接显示控制压差。

4、可以直接设定控制压差。

5、控制压差调节灵敏,操作简单。

6、介质温度:0~150℃。

7、控制压差可调范围:0.05~0.6Mpa

8、控制压差误差≤±5%。

800X压差旁通平衡阀技术参数

公称压(Mpa)

壳体试验压力(MPa)

密封试验压力(MPa)

适用介质

介质温度(℃)

1.0

1.5

1.1

0-80

1.6

2.4

1.76

2.5

3.75

2.75

800X压差旁通平衡阀主要零件材料

零件名称

零件材料

阀体 阀盖

WCB

阀座 阀盘

铜合金

密封圈 O型圈

丁腈橡胶

阀杆

2Cr13

弹簧

50CrVA

针型阀

铜合金

球阀

铜合金

浮球阀

铜合金

微型过滤器

不锈钢

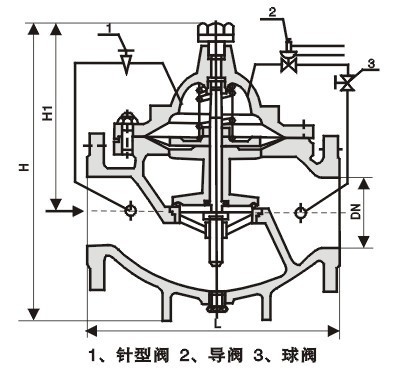

800X压差旁通平衡阀主要外型及连接尺寸

800X压差旁通平衡阀

DN 50 65 80 100 125 150 200 250 300 350 400 450
L 203 216 241 292 330 356 495 622 698 787 914 978
H1 160 180 200 270 310 320 370 430 480 525 580 635
H 610 625 642 750 808 864 1135 1185 1325 1385 1445 1445

800X压差旁通平衡阀安装说明

1、压差旁通阀就小心装卸,建议用软的绳索起吊,以免损坏阀及配管,保护涂装层,阀门应小心地放落地下,不能直接落于地面

2、安装前的检查:在装卸到目的地后,先按说明书上的内容检查确认,配管是否正确,连接是否可靠,运输过程中有无对阀门进行损坏,各种零件是否完整。

3、安装前应清理管道中的杂物,检查相应的法兰与阀门的法兰压力等级,公称通径相一致,以保持管路畅通。

4、在压差平衡阀前后,应安装两只闸阀,以检测及维修时使用。

5、压差向导阀之感应压力的管道应直接接在供水及回水管道上,以达到能准确反应供回之间的压差,为安装使用的方便,可在感应管道上装上小球阀。

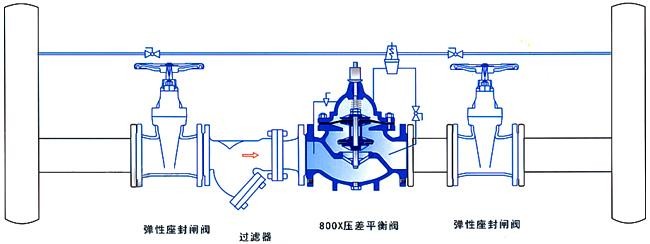

800X压差旁通平衡阀安装
