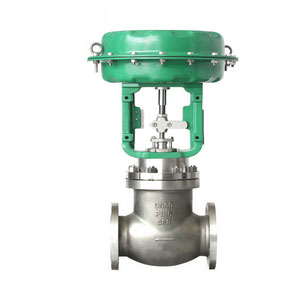

ZMQP气动薄膜切断阀
  • ZMQP气动薄膜切断阀
  • ZMQP气动薄膜切断阀
  • ZMQP气动薄膜切断阀
  • ZMQP气动薄膜切断阀

ZMQP气动薄膜切断阀

品牌:三精阀门

阀门型号:ZMQP、ZMQM

通径规格:DN15~DN200mm

结构形式:直通铸造阀、三通铸造阀

阀体材质:铸钢(WCB)、不锈钢(304、316、316L)

公称压力:PN16、PN40、PN64

适用温度:-17℃-450℃(具体见产品详情)

应用范围:无杂质、无颗粒的液体、气体(氧气)介质

产品特点:快速动作、严密切断、安全可靠、反应灵敏


产品详情

气动薄膜切断阀概述

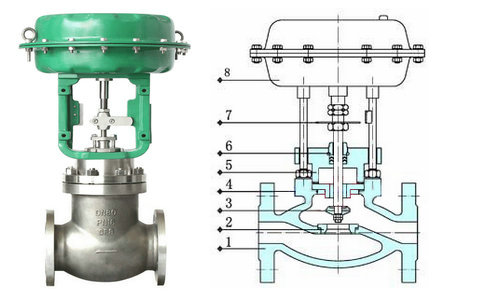

ZMQ气动薄膜切断阀具有快速切断的功能,由多弹簧气动薄膜执行机构与控制阀门组成,阀体结构有单座、套筒和三通三种形式,通过接收控制系统或调节仪表来的信号,达到对工艺管道内流体的切断、接通或切换,具有反应灵敏、动作可靠、快速开闭等特点。气动切断阀主要应用于无杂质、无颗粒的液体、气体(氧气)介质,要求快速严密关闭,快速放空的自动控制系统中。

气动薄膜切断阀特点

气动快速切断阀动作速度快、推力大、阀体流路通畅、流量系数大,是一种快速动作、严密切断、安全可靠的高性能新型切断阀。根据允许压差情况、介质特点以及工艺管道要求,可选用单座、套筒、三通切断阀。广泛应用于石油、化工、冶金、电力、轻工、纺织等各种工业部门的生产过程自动控制和远程控制系统中。

气动薄膜切断阀参数

阀体
形      式 直通铸造球型阀、三通铸造球型阀
公称通径 15. 20. 25. 32. 40. 50. 65. 80. 100. 125. 150. 200mm
公称压力 PN16、40、64bar
法兰标准 JB/T79.1-94、79.2-94等
材      料 铸钢( ZG230-450)、不锈钢(ZGICr18Ni9Ti、ZGICr18Ni12M02Ti)等
工作温度 标准型:-17-230℃ 散热型:230-450℃ 低温型:-60--196℃ 波纹管密封型:-40-350℃
阀盖形式 螺栓压紧式
填      料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料

阀内组件
阀芯型式 单座柱塞型阀芯(单座)、压力平衡式阀芯(套筒)、V型缺口阀蕊(三通)
流量特性 快开
材      料 不锈钢、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等。

气动薄膜切断阀执行器

执行机构
型      式 ZHA/B多弹簧薄膜执行机构
膜片材料 乙丙橡胶夹尼龙布、丁晴橡胶夹尼龙布
弹簧范围KPa 20-100(标准)、20-60、60-100、40-200、80-240
供气压力 140-400KPa
气源接口 RCl/4"
环境温度 -30-70℃

阀作用形式
气关式(B)- 失气时阀位开(FO);气开式(K)一失气时阀位关(FC)

附件
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
