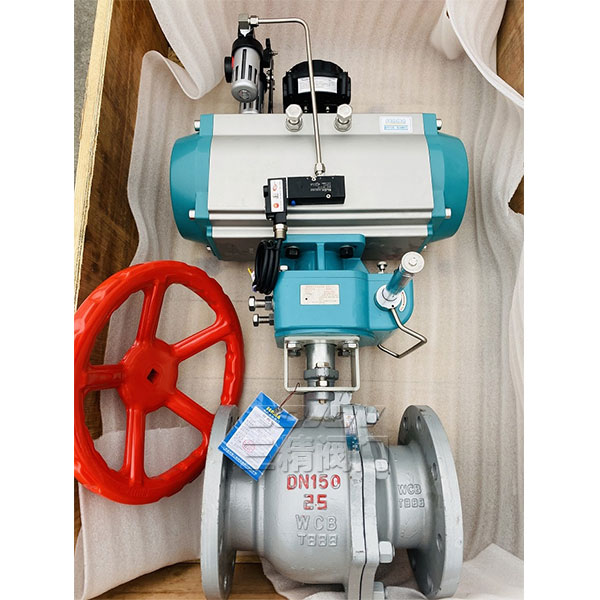

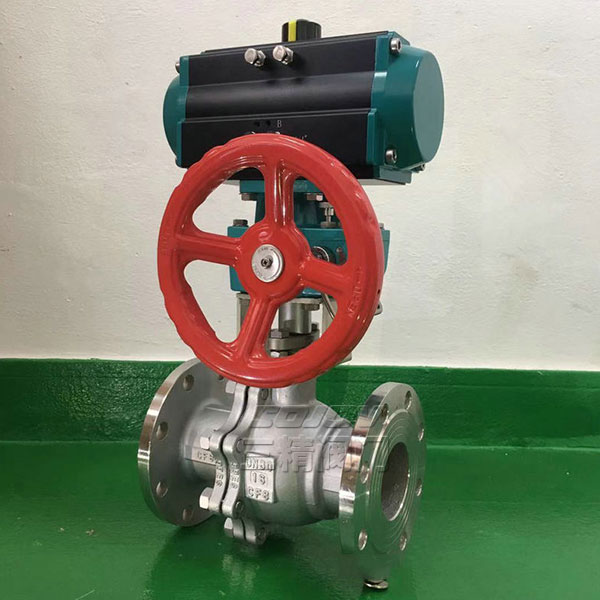

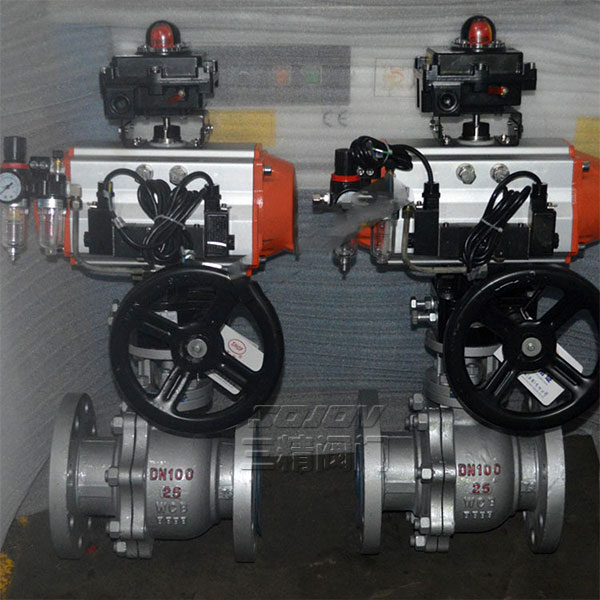

Q641F气动O型切断球阀
  • Q641F气动O型切断球阀
  • Q641F气动O型切断球阀
  • Q641F气动O型切断球阀
  • Q641F气动O型切断球阀

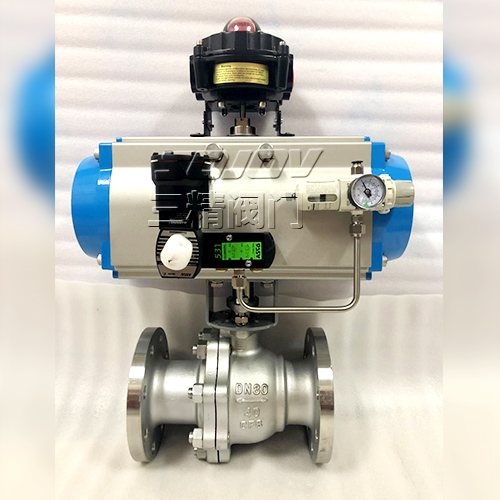

Q641F气动O型切断球阀

品牌:三精阀门

阀门型号:Q641F,Q641H

通径规格:DN15~DN300

结构形式:浮动直通O型

阀体材质:铸钢WCB、不锈钢304、不锈钢316

公称压力:PN16、PN25、PN40、PN64

适用温度:-40℃~450℃

应用范围:液体、燃气、蒸汽、油品、腐蚀性介质

产品特点:流阻力小,启闭迅速,结构紧凑,适用范围广



产品详情

气动切断球阀概述

气动O型切断球阀(开关球阀)常用于要求快速关闭管路介质流通的场合,主要由单作用气动执行器与O型球阀组成,具有紧急复位的功能,可在遇到突发故障或失去气源时,快速关闭阀门,防止介质流入!气动O型切断球阀以压缩空气为动力源,且执行速度非常快,具有高精准的开闭功能,可严密切断管路中的流体,可就地控制和远距离集中控制,提高了使用的安全性。

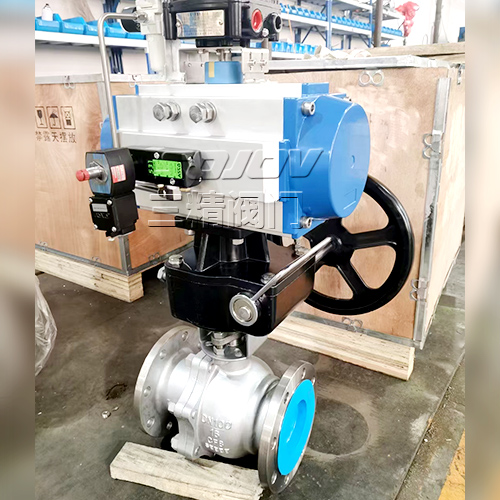

Q641F气动O型切断球阀

气动切断球阀产品特点

1,气动O型球阀可根据使用要求不同,选用金属密封和软密封结构,满足不同工况场合。

2,密封性能极佳,结构易于密封,而且阀封能力随着介质压力的增高而增大。

3,气动O型切断球阀阀杆密封可靠,由于阀杆只作彷转动运而不做升降运动,阀杆的填料密封不易破坏。

4,流体阻力小,球阀全开时与管路形成全通道,介质基本可以毫无阻力的流过。

5,不仅能控制气体,液体和蒸汽介质,也适用于控制污水和含有纤维的本质。

气动切断球阀技术参数


公称通径 DN15~DN300(mm)
公称压力 PN1.6、2.5、4.0、6.4MPa
连接形式 法兰式、螺纹连接
驱动方式 气源驱动0.4-0.7Mpa(可带手动装置)
阀芯形式 “O”型球形阀芯
适用温度 软密封≤180℃,金属密封≤450℃
流量特性 快开特性
阀体材质 碳钢、不锈钢304、316、316L
密封材料 增强聚四氟乙烯,对位聚苯
适用范围 液体、燃气、蒸汽、油品、腐蚀性介质等
作用形式 开关型(开关两位切断)单作用(弹簧复位功能),双作用(气开气关)

气动O型切断球阀动作原理

当气动O型球阀压缩气体通过电磁阀或其他控制器进入气缸的一端,推动活塞开始移动,通过活塞杆,曲柄,立轴等传动机构,使球芯以立轴为中心旋转90°,使球阀由开(或关)的状态变为关(或开)的状态,达到对管道内介质的自动控制。气动开关球阀在气缸式执行机构侧面有两个G1/4"的螺孔,可以通过连接板安装电磁换向阀,顶部也有两个M10X1的螺孔,可以通过支承件安装两个行程开关,中心旋转顶端可用扳手进行手动操作。

气动O型切断球阀零件材料

零件名称 材料
阀体阀盖 WCB 304(CF8) 316(CF8M) 316L(CF3M)
球体 2Cr13+氮化处理 304 316 316L
阀杆 2Cr13 304 316 316L
密封圈 聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯 柔性石墨
适用介质 液体、气体、蒸汽、油品及其它腐蚀性介质等
