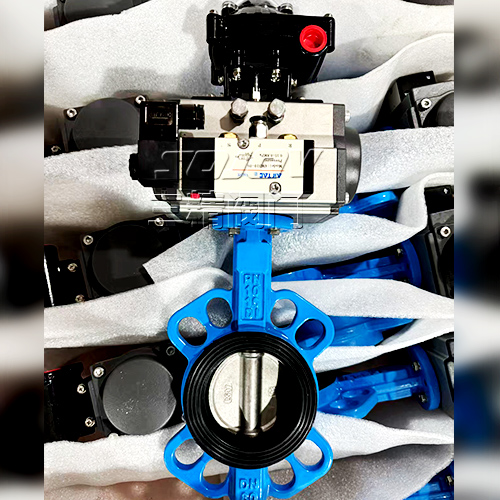

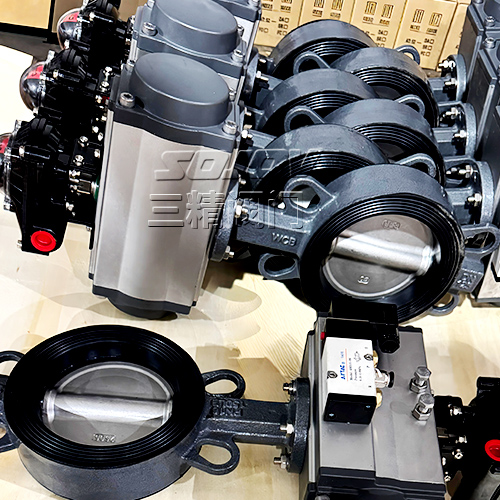

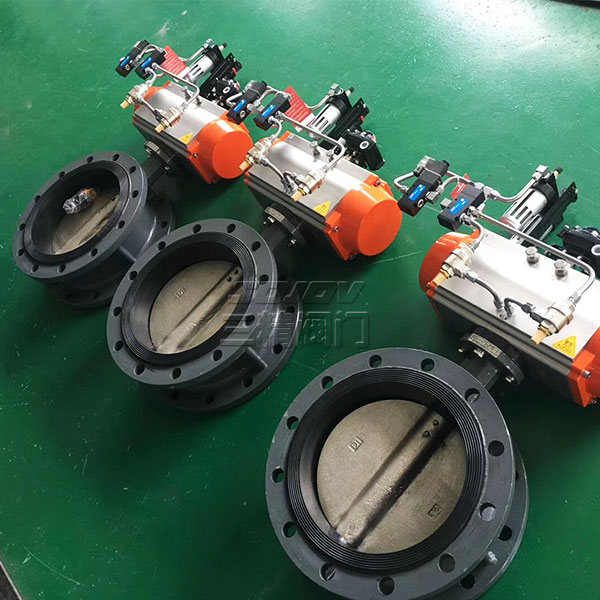

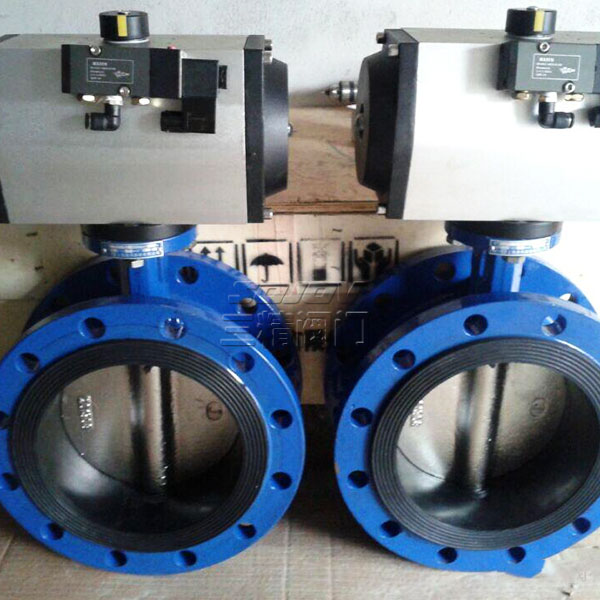

D671X气动调节蝶阀
  • D671X气动调节蝶阀
  • D671X气动调节蝶阀
  • D671X气动调节蝶阀
  • D671X气动调节蝶阀

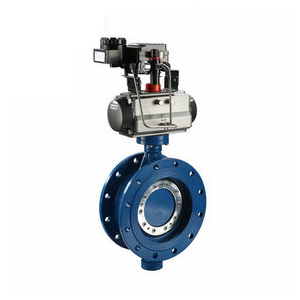

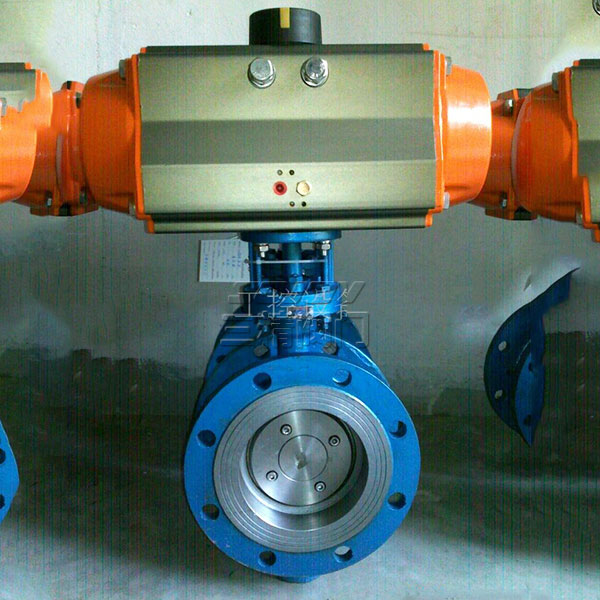

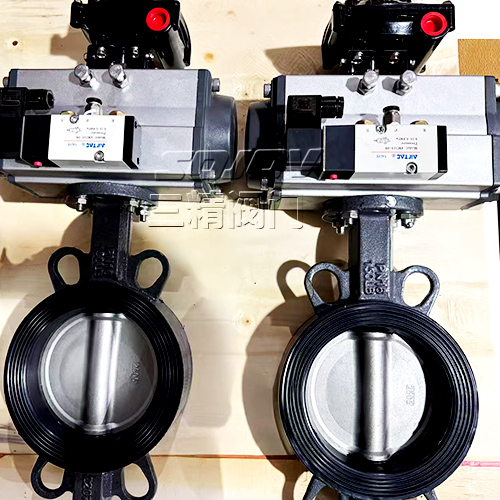

D671X气动调节蝶阀

品牌:三精阀门

阀门型号:D671X,D641X,D673H,D643H

通径规格:DN50~DN1200

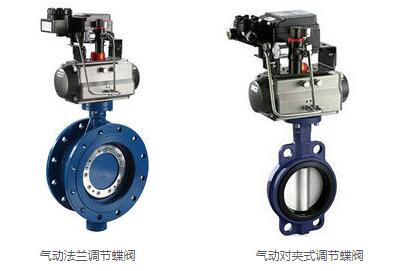

结构形式:中线型,三偏心(对夹式,法兰)

阀体材质:铸钢WCB、不锈钢304、不锈钢316

公称压力:PN10、PN16、PN25、PN40

适用温度:-40℃~450℃

应用范围:气体、水、蒸气、油品、酸类腐蚀性等

产品特点:实现对介质流量、压力、温度等参数的调节控制



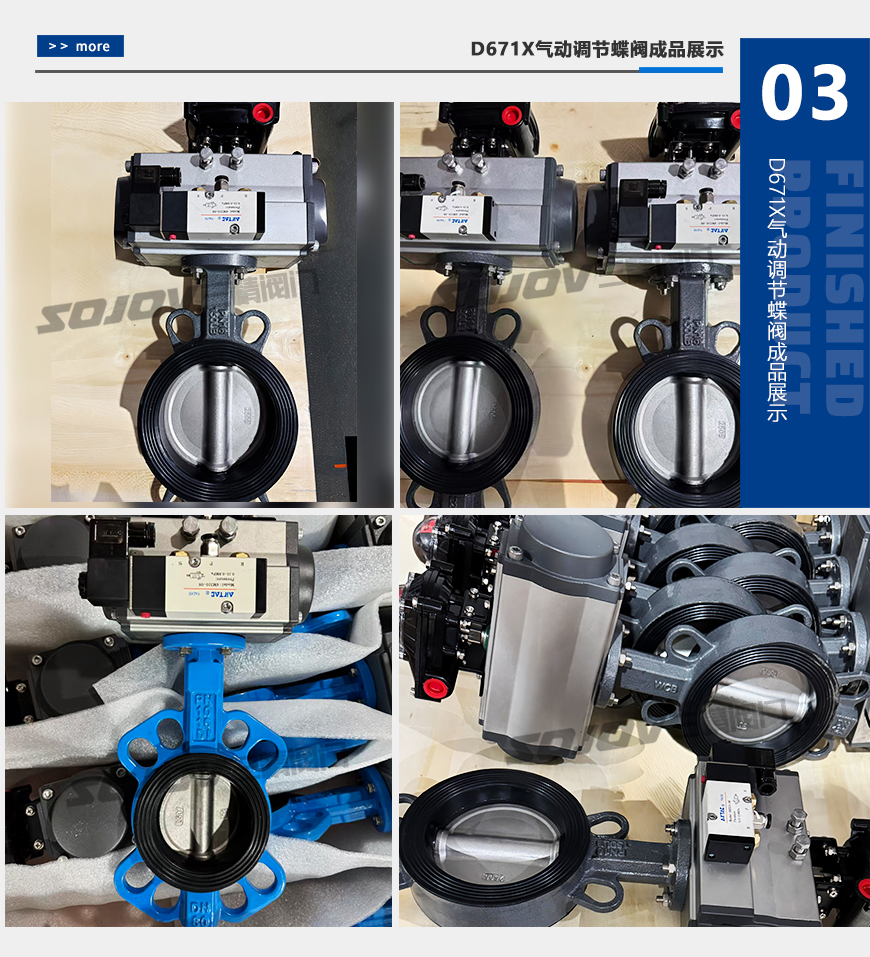

产品详情

气动调节蝶阀概述

气动调节蝶阀是利用气源驱动来调节碟板开度,从而控制介质流量大小的可调节型气动蝶阀,主要由蝶阀与气动执行器、阀门定位器及其它附件配套组合而成。气动调节蝶阀根据自动化系统中阀门定位器输入4-20MA的信号后,通过0.4-0.7MPa进气来调节阀门的开度大小,从而实现对管道中介质流量、压力、温度和液位等工艺参数的比例式精确调节,是调节流量和截断流体的最佳装置。气动调节蝶阀可根据工况需要选用不同密封件(软密封和硬密封),以满足于不同的使用要求,广泛应用于化工、环保、空气、水、燃气、蒸汽及含有腐蚀性介质的管道上。

气动调节蝶阀原理

D671X气动蝶阀执行机构分为单作用和双作用原理,也就是常见的气动开关蝶阀和气动调节蝶阀。单作用为气关弹簧复位式和气开弹簧自动归位,单作用适用于要求常开或常闭的场所。双作用为气开气关式,开启和关闭都需要气源压力,而调节型气动蝶阀应当选用双作用方式。

气动调节蝶阀技术参数

公称通径 DN50~DN1200(mm)
压力等级 PN1.0、1.6、2.5、6.4MPa
连接方式 法兰、对夹式连接
密封形式 软密封或金属硬密封
驱动方式 气源驱动,压缩空气4~7bar(可带手轮)
动作范围 0~90°
阀体材质 碳钢、不锈钢304、不锈钢316
工作场合 水、蒸气、油品、酸类腐蚀性等(高温场合)
温度范围 软密封:-29℃~180℃ 硬密封:-40℃~550℃
控制方式 装配阀门定位器,智能调节型(4~20mA模拟量信号)

气动调节蝶阀标准规范

设计标准:GB/T2238-1989
结构长度:GB/T12221-1989
压力试验:GB/T13927-2000;JB/T9092-1999
法兰连接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;
可调范围R:50:1
使用次数:100万次
回差:带定位器:小于全行程的2%
基本误差:带定位器:小于全行程的±2%
泄露量l/h:符合ANSI B16.104 IV级标准
