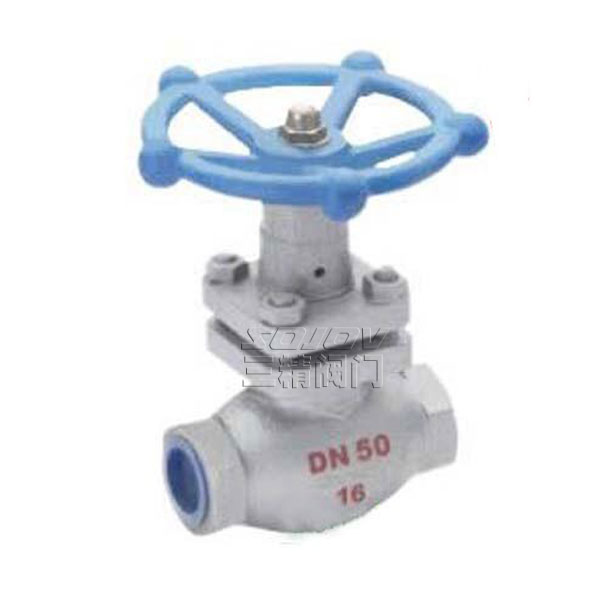

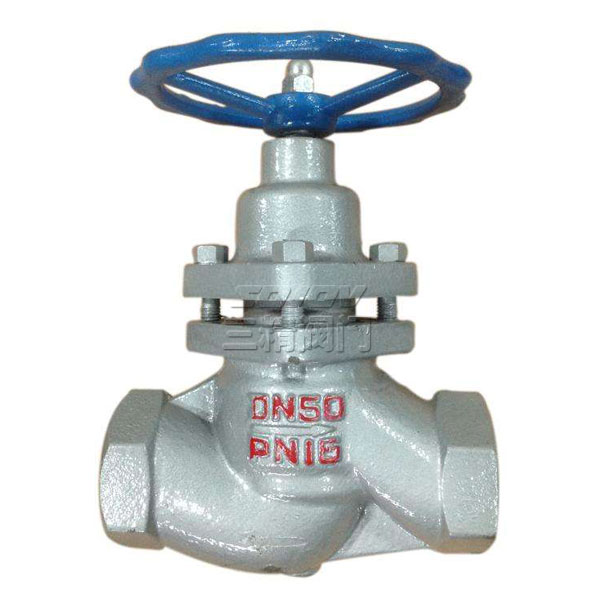

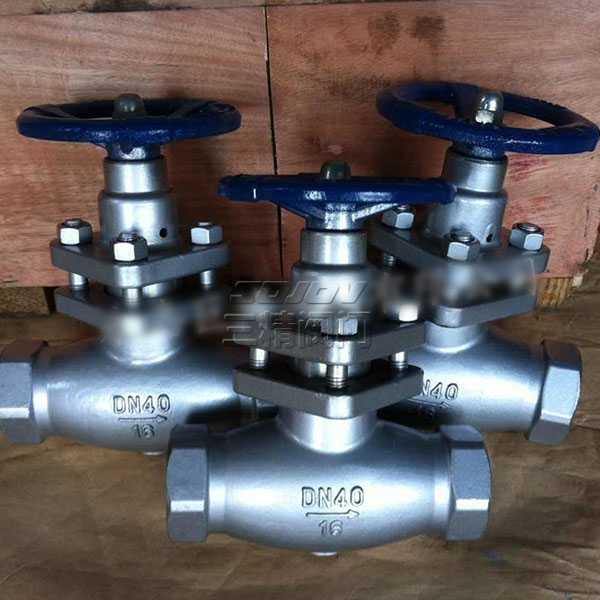

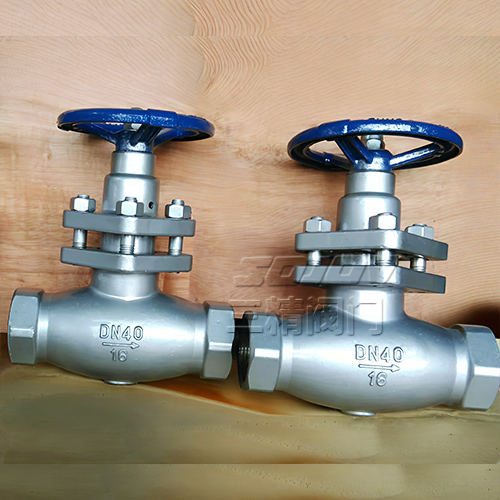

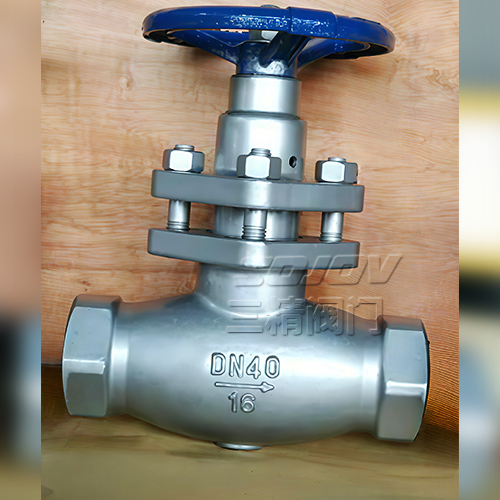

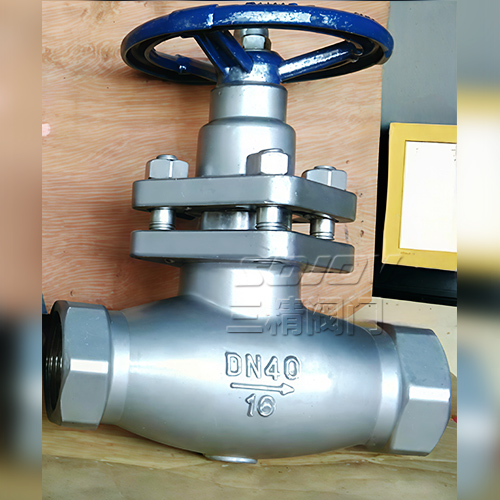

U11H内螺纹柱塞阀
  • U11H内螺纹柱塞阀
  • U11H内螺纹柱塞阀
  • U11H内螺纹柱塞阀
  • U11H内螺纹柱塞阀

U11H内螺纹柱塞阀

U11H内螺纹柱塞阀概述由于密封圈采用新型非常金属材料制成(PTFE),具有经受长期高温、高压而不丧失弹性的性能,而且柱塞与密封圈之间的接触面积大,再者,密封圈系混合材料性能好,因此,密封可靠,经久耐用。

产品详情

U11H内螺纹柱塞阀概述

内螺纹柱塞阀由于密封圈采用新型非常金属材料制成(PTFE),具有经受长期高温、高压而不丧失弹性的性能,而且柱塞与密封圈之间的接触面积大,再者,密封圈系混合材料性能好,因此,密封可靠,经久耐用。

内螺纹柱塞阀 主要结构尺寸

公称通径
DN(mm)

U11SM、UJl1H-1.6 25.40 C.P.R 主要结构尺寸及外形尺寸

阀体长度
L

接头长度
L1

接头长度
S

手轮直径
Do

管螺纹G
(寸)

关闭高度
H≈

开启高度
H1≈

重量
(kg)

15

90

14

32

80

1/2

133

157

2.1

20

100

16

36

100

3/4

141

169

2.8

25

120

18

46

120

1

165

199

3.8

32

140

20

55

140

11/4

179

225

5.8

40

170

22

65

160

11/2

198

246

8.3

50

200

24

80

200

2

226

282

13.2

内螺纹柱塞阀性能规范

阀体材料

适用温度

适用介质

压力范围

铸钢

≤250℃

水、蒸汽、油品

PN 1.6-6.4MPa

铸铁

≤180℃

水、蒸汽、油品

PNl.6

不锈钢

≤200℃

硝酸、醋酸

通径范围

含钼不锈钢

≤200℃

氮、氢、尿素等

DNl 5-300mm

内螺纹柱塞阀实验压力

实验项目

实验介质

实验压力

压强实验

1.5PN

高压密封实验

1.1 PN

低压气密封实验

0 5-0.7MPa

三精阀门公司订货须知:

一、①    内螺纹柱塞阀    产品名称与型号②内螺纹柱塞阀 口径③内螺纹柱塞阀是否带附件以便我们的为您正确选型④内螺纹柱塞阀的使用压力⑤内螺纹柱塞阀的使用介质的温度。二、若已经由设计单位选定三精公司的内螺纹柱塞阀型号,请按内螺纹柱塞阀 型号直接向我司销售部订购。三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的三精阀门公司专家为您审核把关。感谢您访问我们的网站【http://www.cnsjv.com三精公司】如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。

三精阀门售后服务承诺

对于贵公司在三精阀门订购阀门产品,我厂在售后服务方面作如下承诺:

一、我公司对产品质量实行三包,即:包质、包换、保修;

二、合同签订后,保证保质、保量,按时交货;

三、本公司确保所提供阀门产品达到合同指标

四、对于需方的技术咨询,随时给予解答;

五、在交付设备时,本厂向需方交付以下资料:发货清单、产品合格证、产品样本、产品使用说明书、技术资料;

当接到用户反应质量问题的信函或电话后,保证24小时内作出答复最快解决问题。
