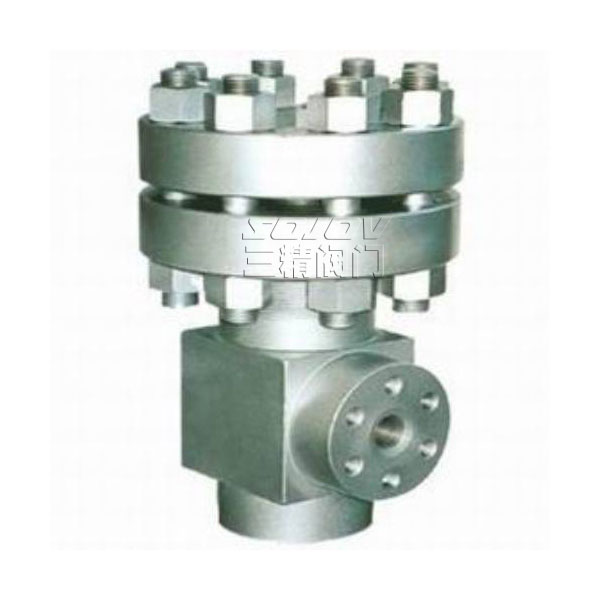

A42Y-1000全启式超高压安全阀
  • A42Y-1000全启式超高压安全阀
  • A42Y-1000全启式超高压安全阀
  • A42Y-1000全启式超高压安全阀
  • A42Y-1000全启式超高压安全阀

A42Y-1000全启式超高压安全阀

型号:A42Y-1000

公称通径:10MM-25MM

使用压力:100MPA

连接方式:法兰连接

形式:弹簧式

主要功能:泄压保护作用

使用介质:液体,气体

材质:A105锻钢

标准:机械部标准或定做非标

产品详情

A42Y-1000全启式超高压安全阀概述

A42Y-1000超高压安全阀适用于工作温度≤200℃的水、非腐蚀性油品等介质的设备和管路上,作为超压保护装置。

A42Y全启式超高压安全阀标准规范

设计制造标准:GB/T 12243-2005 结构长度标准:GB/T 12221-2005    连接法兰标准:GB/T 9113 压力温度等级:GB/T 12224-2005       试验检验标准:GB/T 13927-2008

超高压安全阀型号:A42Y-1000 超高压安全阀公称通径:10MM-25MM 超高压安全阀 使用压力:100MPA
超高压安全阀  连接方式:法兰连接 超高压安全阀  形式:弹簧式 超高压安全阀主要功能:泄压保护作用
超高压安全阀使用介质:液体,气体 超高压安全阀 材质:A105锻钢 超高压安全阀标准:机械部标准或定做非标


A42Y-1000全启式超高压安全阀主要零部件材料

NO.

零件名称

A42Y-1000材料

1

阀体

锻35

2

阀瓣

2Cr13

3

导向套

2Cr13

4

阀盖

35

5

弹簧

50CrVA

6

阀杆

2Cr13

7

调整螺杆

45

8

阀帽

ZG200-400



密封面材料

堆焊Co基硬质合金

全启式超高压安全阀外形尺寸和连接尺寸

公称通径

尺寸

do

D

D1

M

B

Z-?d

DN'

M'

L

L1

H

10

6

115

80

M42×2

32

4-18

15

M27×2

80

110

320

15

8

135

95

M48×2

36

4-22

20

M33×2

80

120

330

25

10

165

115

M64×3

40

6-26

32

M45×2

85

130

350

安全阀订货主要事项:

安全阀介质, 压力等级,开启方式(全启/微启)设定起跳压力,确定阀门尺寸,连接方式,标准最大耐温,释放流量/每小时,阀体材质,内部阀体结构,工作原理,安装说明等相关技术资料.安全阀 选型主要依据就是(起跳压力及整齐压力流量温度)口径一般设计院会给出,而实际上通过蒸汽压力,流量及起跳压力,可以推测出安全阀的尺寸.一般会比设计院所选出的口径小一号.当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的三精阀门公司专家为您审核把关。感谢您访问我们的网站【http://www.cnsjv.com
