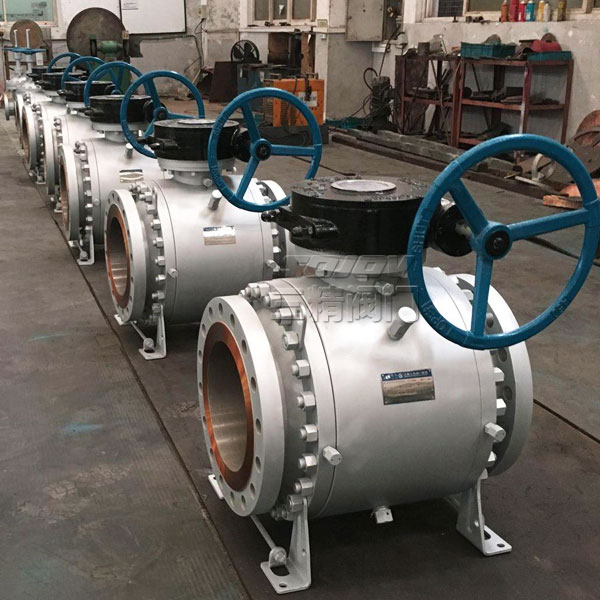

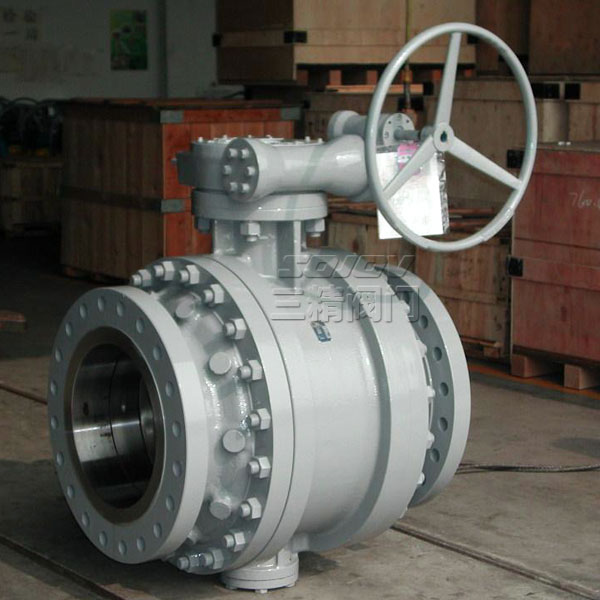

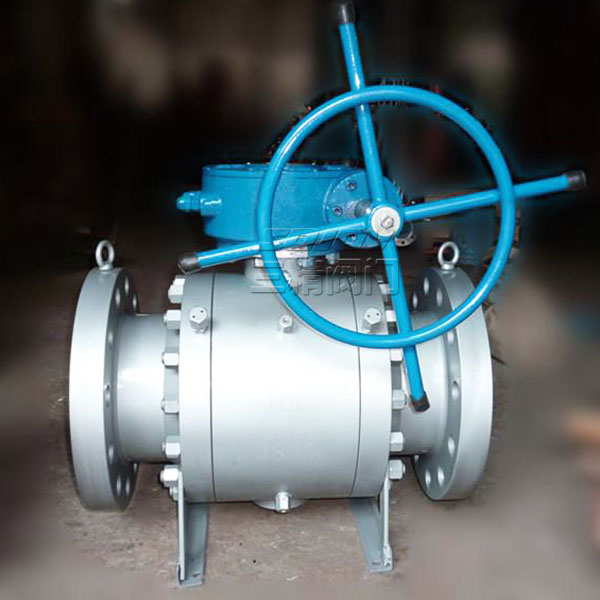

Q347F锻钢固定球阀 高压球阀
  • Q347F锻钢固定球阀 高压球阀
  • Q347F锻钢固定球阀 高压球阀
  • Q347F锻钢固定球阀 高压球阀
  • Q347F锻钢固定球阀 高压球阀

Q347F锻钢固定球阀 高压球阀

Q347F锻钢固定球阀适用于:化工、石油、天然气、冶金、等行业及含硫化氢介质、杂质多、腐蚀严重的天然气长输管线。

产品详情

Q347F锻钢固定球阀产品介绍:

设计特点与执行标准:

1、设计、制造 按API 6 D;

2、结构长度按ANSI BI6.10;

3、连接法兰:ANSI BI6.5MSS-SP44;

4、阀门检查和试验按API STD.598;

5、承插端符合ASME B16.11;

6、螺纹连接端(NPT)符合ANSI/ASME B1.20.1

主要的设计特点有:全径/缩径;90度定位和带锁结构;特殊形式的“Y”头手柄;防火和防静电设计,一对相向的蝶形弹簧;防吹出阀杆;阀杆中部双重密封结构;螺栓、螺纹垫片密封阀盖

阀门的安装与其他机械设备安装一样,有一个安装姿态问题,阀门安装正确姿态应是内部结构型式符合介质的流向,安装姿态符合阀门结构型式的特定要求和操作要求。另外,正确姿态含有整齐划一,美观大方之感,它是现代艺术造型中,技术性与艺术性两者有机的结合。

Q347F锻钢固定球阀产品结构及用途

零件名称
材料
材料代号
阀体 阀盖
WCB
ZGOOCr17Ni14Mo2(CF3M)
ZG1Cr18Ni9Ti(CF8)
ZG1Cr18Ni12Mo2Ti(CF8M)
球体
2Cr13
ZGOOCr17Ni14Mo2(CF3M)
ZG1Cr18Ni9Ti(CF8)
ZG1Cr18Ni12Mo2Ti(CF8M)
阀杆
2Cr13
316L
1Cr18Ni9Ti(304)
1Cr18Ni12Mo2Ti(316)
阀座密封面
PTFE、碳素纤维+PTFE、对位聚苯
螺柱 螺母
35 35CrMoA(B7) 45(2H)
2Cr13(420) 1Cr18Ni9 1Cr17Ni2(431)
填料
V型PTFE、柔性石墨


三精阀门公司订货须知:

一、①蜗轮固定式球阀产品名称与型号②蜗轮固定式球阀口径③蜗轮固定式球阀是否带附件以便我们的为您正确选型蜗轮固定式球阀的使用压力⑤蜗轮固定式球阀的使用介质的温度。

二、若已经由设计单位选定三精公司的蜗轮固定式球阀型号,请按蜗轮固定式球阀型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的三精阀门公司专家为您审核把关。
感谢您访问我们的网站【
http://www.cnsjv.com三精公司】如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。

三精阀门售后服务承诺

对于贵公司在三精阀门订购阀门产品,我厂在售后服务方面作如下承诺:

一、 我公司对产品质量实行三包,即:包质、包换、保修;

二、 合同签订后,保证保质、保量,按时交货;

三、 本公司确保所提供阀门产品达到合同指标

四、 对于需方的技术咨询,随时给予解答;

五、 在交付设备时,本厂向需方交付以下资料:发货清单、产品合格证、产品样本、产品使用说明书、技术资料;

当接到用户反应质量问题的信函或电话后,保证24小时内作出答复最快解决问题。
