DYH41X快闭止回阀
  • DYH41X快闭止回阀
  • DYH41X快闭止回阀
  • DYH41X快闭止回阀
  • DYH41X快闭止回阀

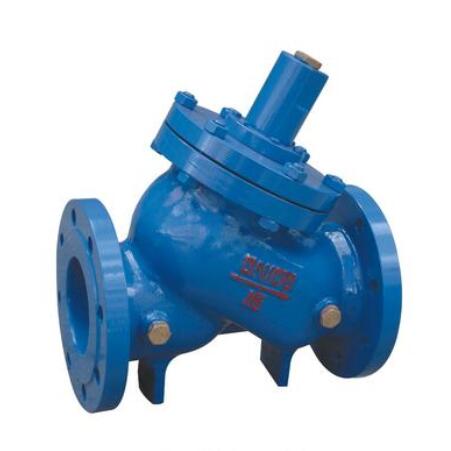

DYH41X快闭止回阀

品牌:三精阀门

产品型号DYH41X

产品口径DN50-DN600mm

产品压力1.0/1.6Mpa

产品材质铸铁、铸钢、不锈钢

产品应用清水、原水、污水

产品详情

DYH41X快闭止回阀概述

快闭止回阀主要由阀体、阀座、阀杆、弹簧、阀瓣、导套等零件组成。开泵时,阀瓣在水底推力下上升,开启阀门,同时弹簧被簧力的作用下迅速关闭,当水流接近于0时,阀瓣完全关闭。无水倒流现象,同时因水不能倒流,不产生动能,便防止了水锤的产生。

DYH41X快闭止回阀技术性能特点

1.主阀体采用Y型膜片式结构,密封副为非金属密封;阀门一般要求水平安装,与管道的连接形式为法兰连接,法兰连接尺寸按国家标准GB/T17241.6执行。

2.由阀体、阀盖、中心轴、铜套、阀座、阀瓣等主要零件组成,通过控制阀瓣的上下运动来实现。

3.具有水力自动控制特点,能与水泵联锁,在水泵停止时,起快速止回,防止水锤产生的作用。

4.密封效果良好,保证阀门泄漏量为零泄漏。

5.阀体采用Y形流线型结构,结构合理。

6.阀可实现在线维修。

7.铸件采用先进的铸造工艺铸造,应有良好的表面涂漆,涂漆方式采用烤漆,涂漆颜色由买方确定。

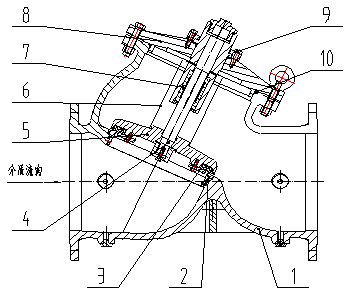

DYH41X快闭止回阀结构示意图

 DYH41X快闭止回阀结构示意图

DYH41X快闭止回阀适用范围

1、适用于清水、原水(含泥砂)、污水、海水、油品等系统。

2、工作压力(MPa):PN1.0、1.6
3、使用温度:﹣10℃~130℃
4、通径:DN50~DN1000mm
5、酸碱度:强酸、强碱浓溶液除外均可用(PH值在5-10之间)。

DYH41X快闭止回阀零件材料

零件名称

材质

阀体、阀盖

铸铁、铸钢、不锈钢

阀杆

铬不锈钢

阀瓣

碳钢、不锈钢+丁腈橡胶

O形圈

丁腈橡胶

弹簧

不锈钢

导套

黄铜、不锈钢

DYH41X快闭止回阀外形尺寸

公称通径DN

(mm)



L



H

D

D1

n-d

1.0

Mpa

1.6

Mpa

2.5

Mpa

1.0

Mpa

1.6

Mpa

2.5

Mpa

1.0

Mpa

1.6

Mpa

2.5

Mpa

50

205

293

165

165

165

125

125

125

4-18

4-18

4-18

65

216

328

185

185

185

145

145

145

4-18

4-18

8-18

80

250

364

200

200

200

160

160

160

8-18

8-18

8-18

100

320

418

220

220

235

180

180

190

8-18

8-18

8-22

125

365

481

250

250

270

210

210

220

8-18

8-18

8-26

150

415

543

285

285

300

240

240

250

8-22

8-22

8-26

200

457

673

340

340

360

295

295

310

8-22

12-22

12-26

250

533

792

385

405

425

350

355

370

12-22

12-26

12-30

300

610

927

445

460

485

400

410

430

12-22

12-26

16-30

350

686

957

505

520

555

460

470

490

16-22

16-26

16-33

400

762

1188

565

580

620

515

525

550

16-26

16-30

16-36

450

914

1218

615

640

670

565

585

600

20-26

20-30

20-36

500

978

1256

670

715

730

620

650

660

20-26

20-30

20-36

600

1200

1600

780

840



725

770



20-20

20-36



700

1450

1750

895

910



840

840



24-30

24-36



800

1560

1900

1015

1025



950

950



24-30

24-39



900

1800

2100

1115

1125



1050

1050



28-33

28-39



1000

2000

2400

1230

1255



1160

1170



28-36

28-42
