100D定水位阀
  • 100D定水位阀
  • 100D定水位阀
  • 100D定水位阀
  • 100D定水位阀

100D定水位阀

品牌:三精阀门

产品型号: 100D

驱动方式: 手动

连接形式: 法兰

结构形式: 隔膜式

密封材料: 橡胶

压力范围: 0.6~4.0MPa

公称通径: DN20-DN80

常用材质: 碳钢、不锈钢

产品详情

100D定水位阀产品概述

100D定水位阀是一种隔膜是调节水箱和水塔液面高度的阀门。定水位阀由浮球控制,当液面达到设定高度时阀门通过相关结构将信号传递给水泵,水泵停止供水;当液面低于社定位置时水泵自动启动供水。定水位阀动作平稳,有效防止开泵水锤和停泵水锤的产生,避免管道产生过高的压力。定水位阀适用于水箱、水塔的自动供水系统。该阀保养简单、灵活耐用、液位控制准确度高,水位不受水压干扰且关闭紧密不漏水,性能可靠。

100D定水位阀结构及用途

100D定水位阀用于水池或水塔的自动供水系统,当液面水位达到设定高度时阀门通过相关结构将信号传递给水泵,水泵停止供水,当液面低于设定位置时水泵自动启动供水,有效防止停泵产生水锤,避免管路产生过高压力,100S角式排泥阀控制灵敏,液位控制准确度高,水位不受水压干扰且关闭紧密不漏水,性能可靠,使用寿命长。

100D定水位阀设计选用要点

1、工程式中应用的水力控制阀是经过制造厂检验合格,各种标识齐全,技术资料符合要求的产品。

2、根据功能要求,选择阀门种类,再根据管道输送介质、温度、建筑标准和业主 要要求 等,确定阀门的阀体和密封部位的材质。常用的阀 体材料有铸铁 、铜铁、铜、塑料等。常用的密封面和衬里材料有铜合金、塑料、钢、硬质合金、橡胶等。阀 体材料应与管道材料相匹配。

3、阀门的公称压力有0.6、1.0、1.6、2.5和4.0MPa等不同级别,管道输送的介质,其工作压力应小于阀门的公称压力值。

4、工程中水力控制阀的设置应当有足够的空间,以便管理、操作、安装和维修,并应符合管路对阀门的要求。

5、管路采用法兰连接时,应采用法兰连接的水力控制阀;管路采用沟槽式连接时,应采用沟槽式连接的水力控制阀。

6、水利控制阀应设置在介质单向流动的管路上。

7、水利控制阀主阀体上的箭头方向必须与管路系统流向一致。

8、接水力控制阀管段不 应有气堵 、气阻现象。在管网高位置 等存气段 应设置自动排气阀。

9、阀门水平安装时,阀盖、阀杆应朝上。垂直安装时,阀盖、阀杆应朝外。

10、阀门安装前应做强度和严密性试验。

11、阀门的强度和严密性试验应符合以下规定。

100D定水位阀工作原理

当管道从进水端进水使水位达到高水位时,浮球导阀打开进入主阀的控制通道,控制室内的压力增大,使主阀关闭。当水位下降到低水位时,浮球导阀关闭进入主阀的控制通道,并使控制室与大气相通,控制室内不能形成压力,则进入主阀盘下面的进口压力将主阀托起,打开主阀盘向水箱或水池大量供水。

100D定水位阀主要技术参数

公称压(Mpa) 壳体试验压力(MPa) 密封试验压力(MPa) 适用介质 介质温度(℃)
1.0 1.5 1.1 0~80
1.6 2.4 1.76
2.5 3.75 2.75

100D定水位阀产品参数

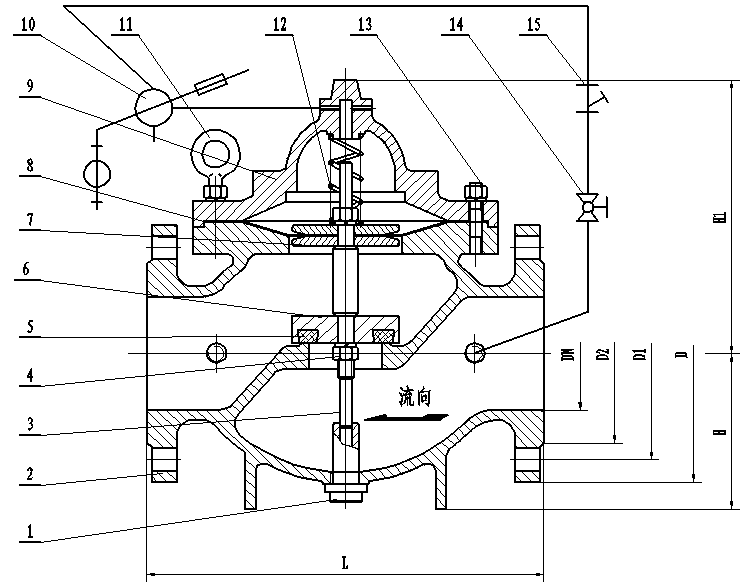

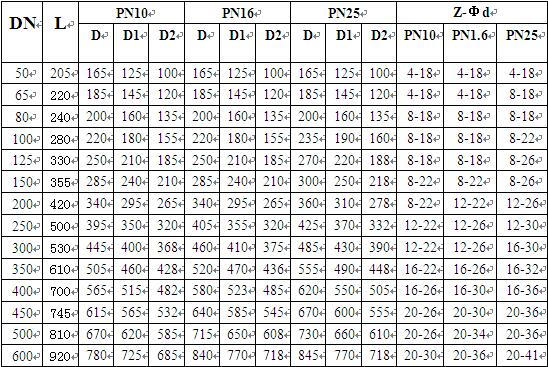

100D定水位阀主要外形及连接尺寸

100D定水位阀主要外形及连接尺寸
