YX741X可调式减压稳压阀
  • YX741X可调式减压稳压阀
  • YX741X可调式减压稳压阀
  • YX741X可调式减压稳压阀
  • YX741X可调式减压稳压阀

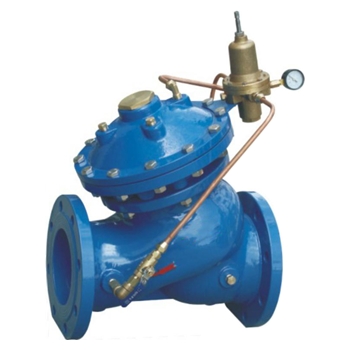

YX741X可调式减压稳压阀

品牌:三精阀门

产品型号:YX741X

连接方式:法兰

结构方式:隔膜式

驱动方式:手动

产品口径:50~1000mm

公称压力:1.0mpa~2.5MPa

阀体材质:铸铁、铸钢、不锈钢

产品详情

YX741X可调式减压稳压阀产品概述

YA741X可调式减压稳压阀是安装于高层建筑给排水系统管道上,将进口压力减至某一需要的出口压力的特种阀门。该阀门依靠本身能量使出口压力保持稳定在设定植,即出口压力不因进口压力及流量的变化而变化,并且阀门控制系统的进口处装有一个自清洁滤网,利用利用体特性,使比重较大、直径较大的悬浮颗粒不会进入控制系统,确保系统循环畅通无阻,使阀门能安全可靠地运行。系统动作平稳、强度高、使用寿命长。

YX741X可调式减压稳压阀产品特点

YX741X 可调式减压稳压阀能够控制阀门的固定出口压力,使阀门的出口压力不受进口压力以及流量的变化影响,减压效果可靠;且只需调节先导阀的调节螺钉,就能获得精确稳定的出口压力。

YX741X可调式减压稳压阀的工作原理

当管道从进水端给水时,水流过针阀进入主阀控制室,出口压力通过导管作用到导阀上,当出口压力高于导阀设定值时,导阀关闭,控制室停止排水,此时主阀控制室内压力升高并关闭主阀,出口压力不再升高。当出口压力降到导阀设定压力时导阀开启,控制室向下游排水。由于导阀的排水量大于针阀的进水量,主阀控制室压力下降,进口压力使主阀开启。稳定状态下,控制室进水、排水相同,开度不变,出口压力不变。

YX741X可调式减压稳压阀的主要零件材料

名称

阀体

阀盖

闸瓣

隔膜座

阀杆

隔膜

材料

HT200 QT450

HT200 QT450

HT200 QT450

HT200 QT450

2Cr13

腈纶帘线衬丁晴胶

YX741X可调式减压稳压阀主要技术参数

公称压力 (MPa)

试验压力(MPa)

可调式减压稳压阀调压范围

适用温度

适用介质

壳体

密封

1.0

1.5

1.1

0.05~0.8 MPa 0.12~1.4 MPa 0.12~1.6 MPa

≤80℃

1.6

2.4

1.76

2.5

3.75

2.75

YX741X可调式减压稳压阀主要连接尺寸

公称通径 (mm)

可调式减压稳压阀尺 寸(mm)

L

H

50

205

300

65

216

337

80

250

467

100

320

520

125

365

580

150

415

640

200

500

778

250

605

889

300

698

1010

350

787

1037

400

914

1264

450

978

1294

500

978

1324

600

1200

1600

700

1450

1750

800

1560

1900

900

1800

2100

1000

2000

2400
