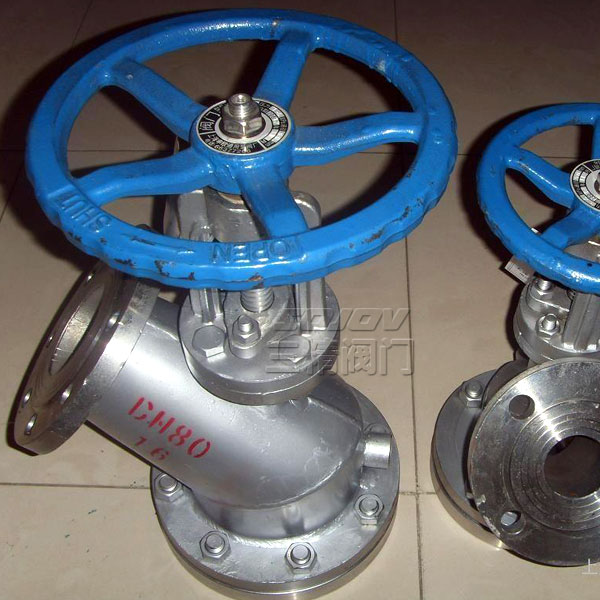

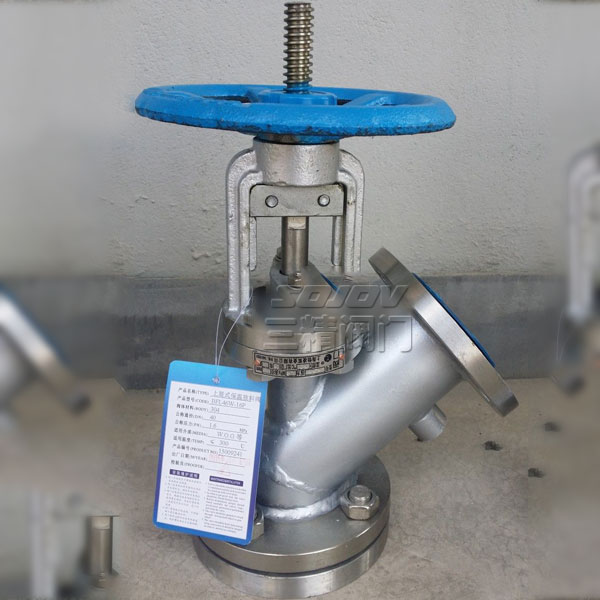

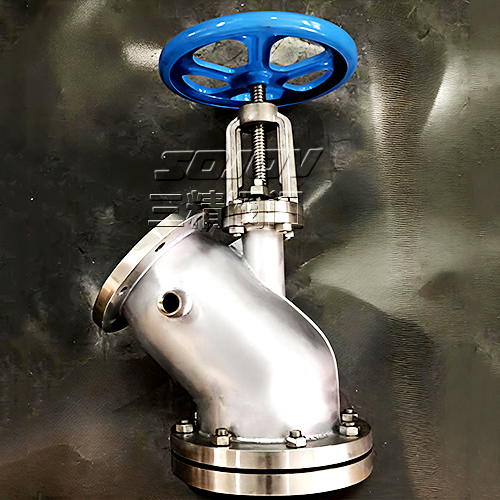

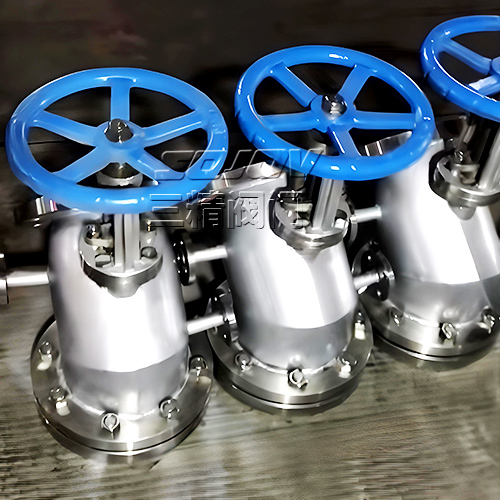

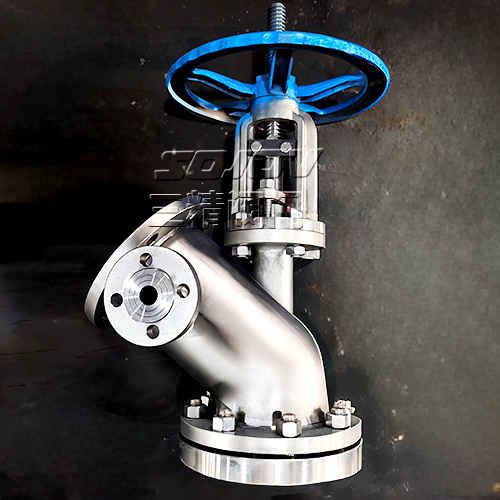

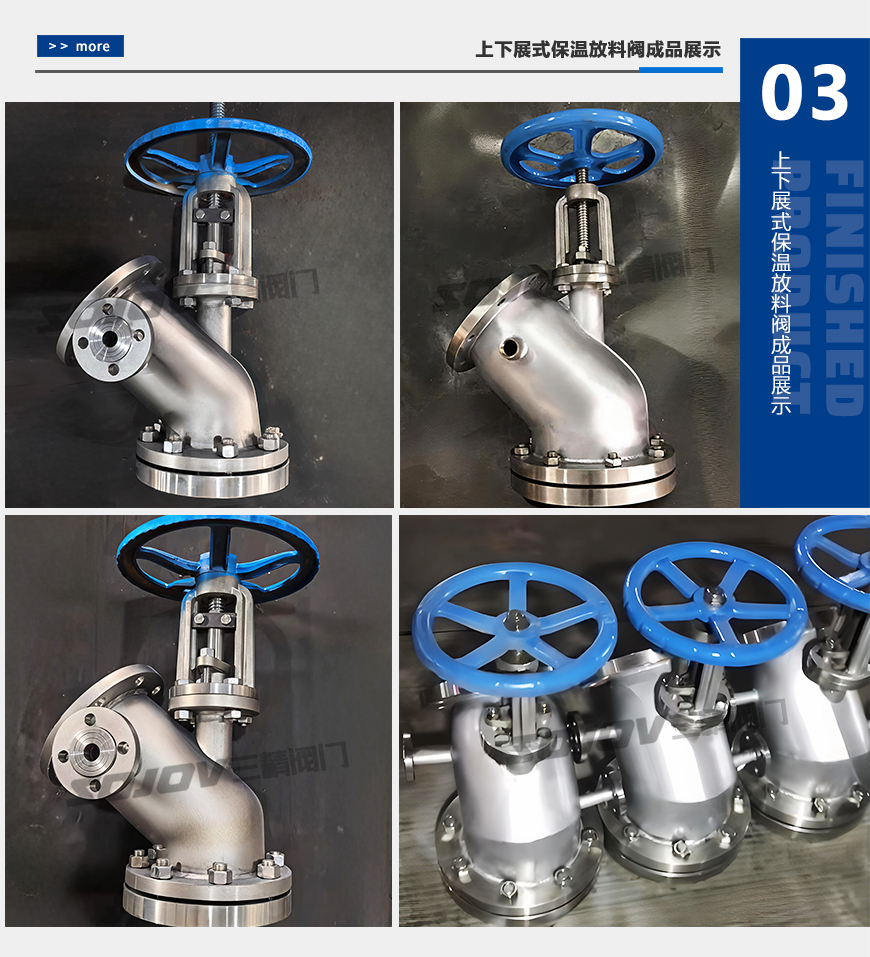

上下展式保温放料阀
  • 上下展式保温放料阀
  • 上下展式保温放料阀
  • 上下展式保温放料阀
  • 上下展式保温放料阀

上下展式保温放料阀

放料阀型号:HG5-81

公称通径:25MM-150MM

使用压力:1.6MPA -2.5MPA

连接方式:法兰连接

放料阀形式:手动

主要功能:起开关作用

使用介质:耐腐蚀介质

放料阀材质:不锈钢

标准:化工部标准或定做非标

产品详情

上展式不锈钢保温放料阀,下展式不锈钢保温放料阀

放料阀型号:HG5-81

公称通径:25MM-150MM

使用压力:1.6MPA -2.5MPA

连接方式:法兰连接

放料阀形式:手动

主要功能:起开关作用

使用介质:耐腐蚀介质

放料阀材质:不锈钢

标准:化工部标准或定做非标

上下展式保温放料阀主要尺寸表

 我公司根据国内外先进的技术资料和图样,自行设计生产的技术资料和图样,自行设计生产的上下展式保温放料阀是蜗炉应用系统装置中的节能型阀门。本产品设计新颖、结构合理,采用不锈钢、WCB铸钢等材质作阀体,密封性能良好。

上下展式保温放料阀主要技术参数

压力

工作温度

适用介质

公称压力

1.6

上密封试验



≤175℃

水、颗粒、油品等

壳体试验

2.4

高压密封试验



上下展式保温放料阀主要零件材料


阀体

阀瓣、密封圈、阀杆

螺母

壳体试验

不锈钢

上下展式保温放料阀主要外形尺寸

(法兰尺寸按JB79PN1.6MPa)

口径

上展式

下展式

D

D3

H

D0

D

D3

H

D0

25

115

115

270

160

115

135

225

160

32

135

135

285

160

135

145

300

160

40

145

145

355

180

145

160

340

180

50

160

160

370

180

160

180

345

180

65

180

180

465

220

180

195

425

220

80

195

195

480

250

195

215

445

250

100

215

215

590

280

215

260

535

280

125

245

245

730

300

245

280

585

300

150

280

280

775

320

280

330

665

320
