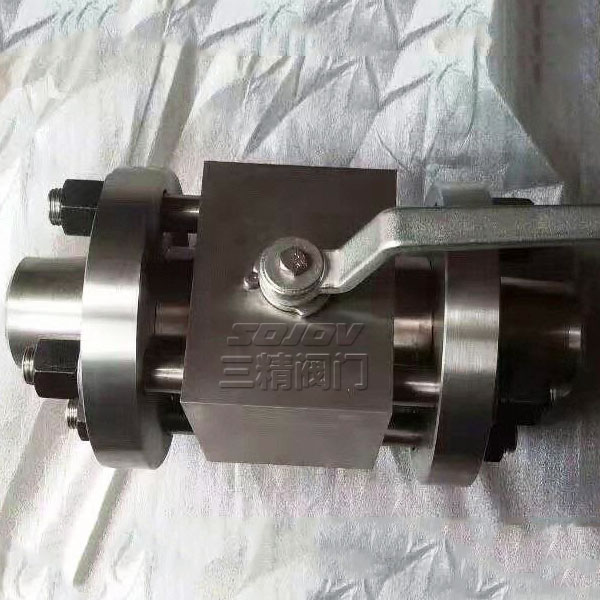

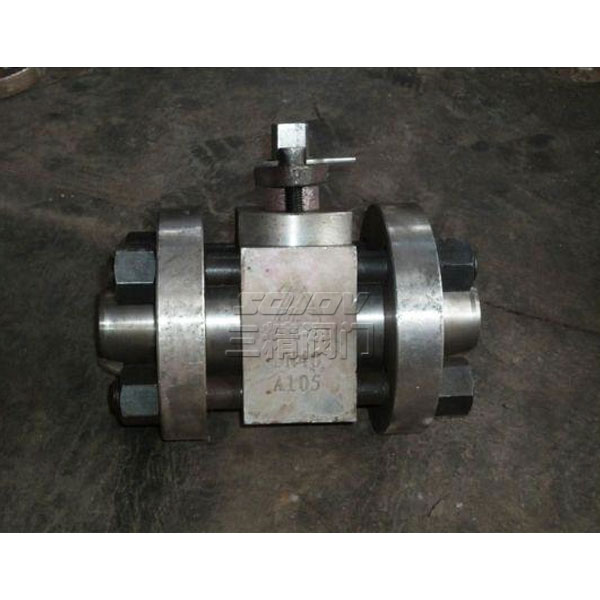

Q61N高压对焊球阀
型号:Q61N Q61H
通径:10MM-600MM
使用压力:10MPA -40MPA
连接方式:焊接连接
操作方式:手动
主要功能:起开关作用
使用介质:水.油品.蒸汽
材质:A105锻钢 304锻不锈钢
标准:机械部标准或定做非标
产品详情
高压球阀产品介绍
高压球阀型号:Q61N Q61H |
高压球阀 通径:10MM-600MM |
高压球阀使用压力:10MPA -40MPA |
高压球阀 连接方式:焊接连接 |
高压球阀 操作操作操作方式:手动 |
高压球阀主要功能:起开关作用 |
高压球阀使用介质:水.油品.蒸汽 |
高压球阀材质:A105锻钢 304锻不锈钢 |
高压球阀标准:机械部标准或定做非标 |
高压球阀特性公称压力:16-32MPa 适用温度范围:-20~232℃~425℃ 适用介质:水、油、气及某些腐蚀性液体(W O G) 焊接类型:对焊(BW)、承接焊(SW)
高压对焊球阀主要零部件材料
适用介质 |
型号 |
阀体 |
球体、阀杆 |
手柄 |
密封圈 |
垫片、填料 |
水、蒸汽、油品 |
Q61N-160/320C |
A105、45 |
1Cr18/Cr18Ni9Ti |
铸 |
聚四氟乙烯 |
聚四氟乙烯 |
硝酸类 |
Q61N-160/320P |
304/1Cr18Ni9Ti |
304/1Cr18Ni9Ti |
|||
醋酸类 |
Q61N-160/320R |
316/1Cr18Ni12Mo2Ti |
316/1Cr18Ni12Mo2Ti |
高压对焊球阀主要外形尺寸
型号 |
公称通径 |
尺寸(mm) |
|||||||||
L |
L1 |
D |
D1 |
H |
L0 |
||||||
|
10 |
150 |
60 |
90 |
17 |
58 |
220 |
||||
15 |
170 |
70 |
100 |
23 |
62 |
220 |
|||||
20 |
191 |
81 |
110 |
29 |
75 |
250 |
|||||
25 |
205 |
95 |
115 |
36 |
80 |
250 |
|||||
32 |
230 |
110 |
150 |
43 |
96 |
300 |
|||||
40 |
260 |
120 |
170 |
49 |
111 |
400 |
|||||
50 |
330 |
140 |
200 |
61 |
128 |
400 |
|||||
65 |
360 |
150 |
225 |
80 |
180 |
500 |
|||||
80 |
380 |
160 |
270 |
105 |
200 |
600 |
|||||
100 |
430 |
188 |
320 |
118 |
245 |
800 |
售后服务承诺
对于贵公司在三精阀门订购阀门产品,我厂在售后服务方面作如下承诺:
一、我公司对产品质量实行三包,即:包质、包换、保修;
二、合同签订后,保证保质、保量,按时交货;
三、本公司确保所提供阀门产品达到合同指标
四、对于需方的技术咨询,随时给予解答;
五、在交付设备时,本厂向需方交付以下资料:发货清单、产品合格证、产品样本、产品使用说明书、技术资料;
当接到用户反应质量问题的信函或电话后,保证24小时内作出答复最快解决问题。订购须知
1、根据使用场所、用途,且了解有关法规、规格、标准、方针、许用认可后既可选用适合各种要求的阀
2、确认阀门的工作条件、使用规格、适用介质、对应材质、操作方式、工作压力、介质温度;
3、确定与管道相匹配的公称通径:DN(mm)、NPS( " );
4、确定与管道相连接方式:法兰式、内(外)螺纹式、焊接式、对夹式、卡箍式、卡套式等;
5、确定阀门操作的驱动方式:手动、蜗轮蜗杆传动、气动、电动、液动、电磁动、电液动等;
6、确认阀门的类型:球阀、闸阀、蝶阀、截止阀、止回阀、调节阀、电磁阀、安全阀、减压阀、疏水阀、针型阀、角座阀、隔膜阀、平衡阀、过滤器及其它特种阀;
7、确定阀门的使用形式:开关型、调节型、安全型、自动型、排放型等;
8、确定阀门壳体及内件的材料:碳钢、合金钢、不锈钢、球墨铸铁、灰铸铁、铜合金、铝合金、塑料等;
9、确定阀门的密封性能要求、密封等级或密封泄漏量;
10、确定阀门的防护涂层要求、包装要求、运输要求;
11、特殊需要的阀门还应确定:结构长度、阀门高度、外型尺寸、流阻、排放能力、流量特性、防护等级、防爆性能等参数;
12、确定阀门的安装位置及姿势。
