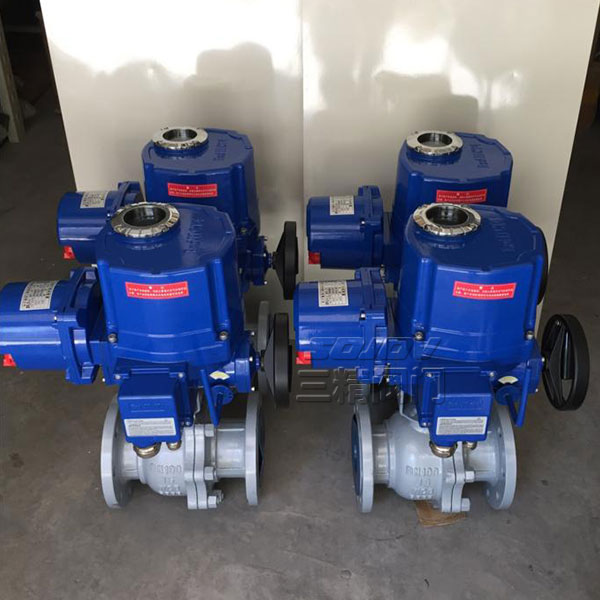

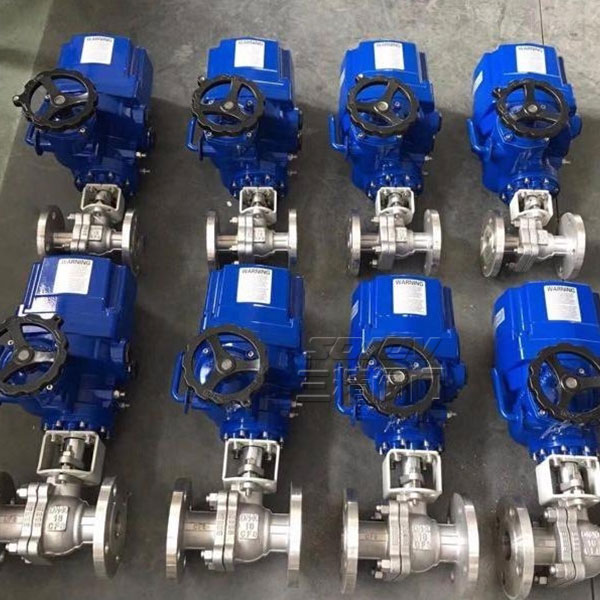

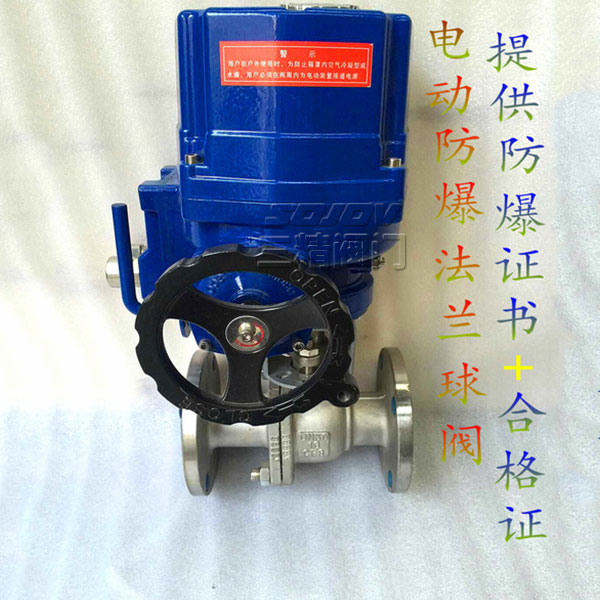

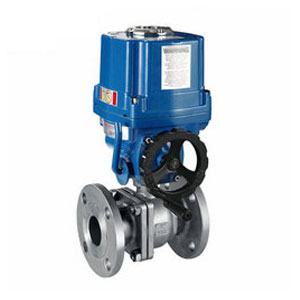

Q941F防爆电动球阀
  • Q941F防爆电动球阀
  • Q941F防爆电动球阀
  • Q941F防爆电动球阀
  • Q941F防爆电动球阀

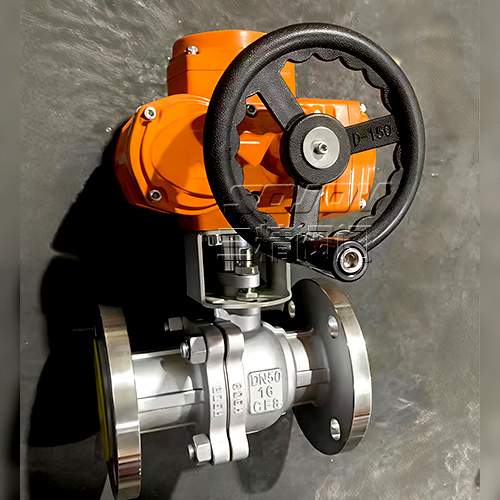

Q941F防爆电动球阀

品牌:三精阀门

阀门型号:Q941F,Q941H

通径规格:DN15~DN300

结构形式:浮动直通式

阀体材质:铸钢WCB、不锈钢304、不锈钢316

公称压力:PN10、PN16、PN25、PN64

适用温度:-30℃~450℃

应用范围:蒸汽、天然气、污水、燃气、煤矿等场合

产品特点:防火、防静电处理,达到防爆标准,具有良好的防爆性能



产品详情

防爆电动球阀概述

电动防爆球阀主要由防爆执行机构与球阀组合而成,是一种专门应用于易燃易爆工况的电动防爆阀门。防爆电动球阀上的电气元件要求都做防火、防静电处理,且都达到防爆标准,防爆等级为ExdⅡBT4(CT6)、防护等级为IP67。电动防爆球阀输入相关电源信号即可控制阀门开关,输入4-20mA信号及220V电源即可控制球阀运转进行比例调节,达到对管路中介质流量大小、压力、温度等参数的自动化控制,广泛应用于天然气、污水、燃气、煤矿、化工等防爆场合。

防爆电动球阀特点

防爆电动球阀是指球阀上的电动执行器达到防爆的标准,使用在要求防爆的场合中,如液体或气体等化工行业易燃易爆的地方,用于阀门的开启、关闭或调节。防爆阀门可分为有本安型和隔爆型两种,本安型用的是直流电机,防爆型用的交流电机,操作人员既能在控制室内远距离对阀门进行控制,也能在现场进行操作。

电动防爆球阀技术参数


公称通径 DN15~DN300(mm)
公称压力 PN1.0、1.6、2.5、6.4MPa
连接方式 法兰式、螺纹连接
阀体形式 二段式阀体
电源电压 AC110V、AC220V、AC380V(其他定制DC24等)
动作范围 0~90°
阀芯结构 O型球体阀芯
阀体材质 碳钢、不锈钢304、316
使用场所 天然气、污水、燃气、煤矿等(防爆场合)
控制方式 防爆开关型(开关切断控制)、防爆调节型(4-20mA模拟信号)

电动防爆球阀标准规范

1、设计与制造:GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。

2、法兰尺寸:JB/T74~90(JB74~90)、GB9112~9131、HGJ44~76、SH3406、ANSI B16.5、JIS B2212~2214、NF E29-211、DIN2543。

3、结构长度:GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。

4、检验主试验:JB/T 9092、API 598。

防爆电动球阀执行机构

驱动形式 电动控制(电源驱动)
防护等级 相当IP67、IP68可选
防爆等级 ExdⅡBT4(CT6)
信号反馈 有源信号、S无源信号
带加热器 可在潮湿环境中干燥执行器内元件(可选)
手动功能 电动执行器自带手动开关装置
