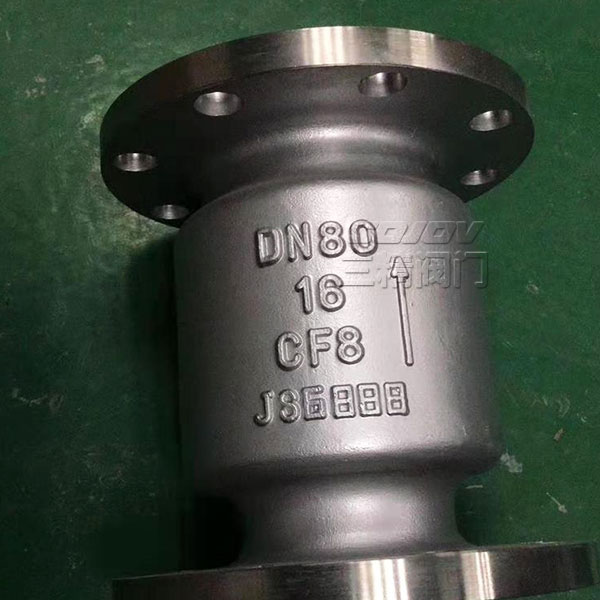

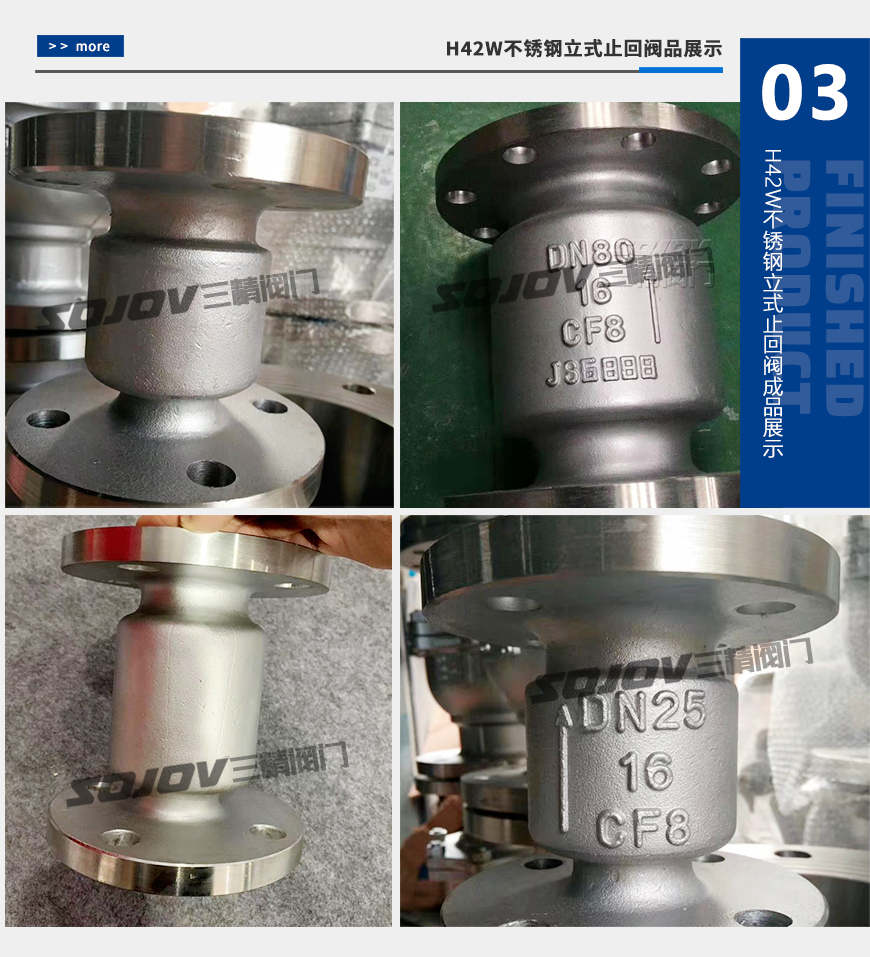

H42W不锈钢立式止回阀
  • H42W不锈钢立式止回阀
  • H42W不锈钢立式止回阀
  • H42W不锈钢立式止回阀
  • H42W不锈钢立式止回阀

H42W不锈钢立式止回阀

型号:H42W

公称通径:15MM-200MM

使用压力:1.6MPA -10MPA

连接方式:法兰连接

形式:自动

主要功能:防止介质回流

使用介质:耐腐蚀介质

材质:不锈钢

标准:机械部标准或定做非标

产品详情

不锈钢立式止回阀概述

H42W不锈钢立式止回阀正常处于关闭状态,由于管线中进口端介质的压力作用,而克服弹簧阻力使阀门开启。当进口端介质压力低于出口端时,弹簧将阀芯推向阀座而使阀门关闭,阻止介质逆流,故起止回作用。本阀门由于采用弹簧支撑阀芯,故采用立式安装或卧式装均可。

不锈钢止回阀型号:H42W

不锈钢止回阀公称通径:15MM-200MM

不锈钢止回阀使用压力:1.6MPA -10MPA

不锈钢止回阀连接方式:法兰连接

不锈钢止回阀形式:自动

不锈钢止回阀主要功能:防止介质回流

不锈钢止回阀使用介质:耐腐蚀介质

不锈钢止回阀材质:不锈钢

不锈钢止回阀标准:机械部标准或定做非标


不锈钢立式止回阀主要性能规范

型号 公称压力
PN(Mpa)
试验压力SP(Mpa) 适用温度
(℃)
适用介质
壳体 密封
H42W-25P 2.5 3.8 2.8 ≤200 硝酸类
H42W-25R 醋酸类
H42W-40P 4.0 6.0 4.4 水、油品
H42W-40R
H42Y-40

不锈钢立式止回阀主要外形尺寸和连接尺寸

型号 公称通径
DN(mm)
尺寸(mm)
L D D1 D2 b f Z-Φ
1 2 3
H42W-25P H42W-25R 15 - 85 85 95 65 45 16 - 4-Φ14
20 - 95 95 105 75 55 16 - 4-Φ14
25 - 100 105 115 85 65 16 - 4-Φ14
32 - 105 150 135 100 78 16 - 4-Φ14
40 - 115 160 145 110 88 18 - 4-Φ14
50 140 125 170 160 125 100 20 3 4-Φ14
65 160 145 180 180 145 120 22 3 8-Φ18
80 185 155 200 195 160 135 22 3 8-Φ18
100 210 210 210 230 190 160 24 3 8-Φ23
125 - 275 275 275 220 188 28 3 8-Φ25
150 300 225 300 300 250 218 30 3 8-Φ25
200 380 380 380 360 310 278 34 3 12-Φ25

三精阀门公司订货须知:

一、①不锈钢立式止回阀与型号②不锈钢立式止回阀口径③不锈钢立式止回阀是否带附件以便我们的为您正确选型④  锈钢立式止回阀 的使用压力⑤不锈钢立式止回阀的使用介质的温度。二、若已经由设计单位选定三精公司的不锈钢立式止回阀型号,请按不锈钢立式止回阀型号直接向我司销售部订购。三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的三精阀门公司专家为您审核把关。感谢您访问我们的网站【http://www.cnsjv.com三精公司】如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
