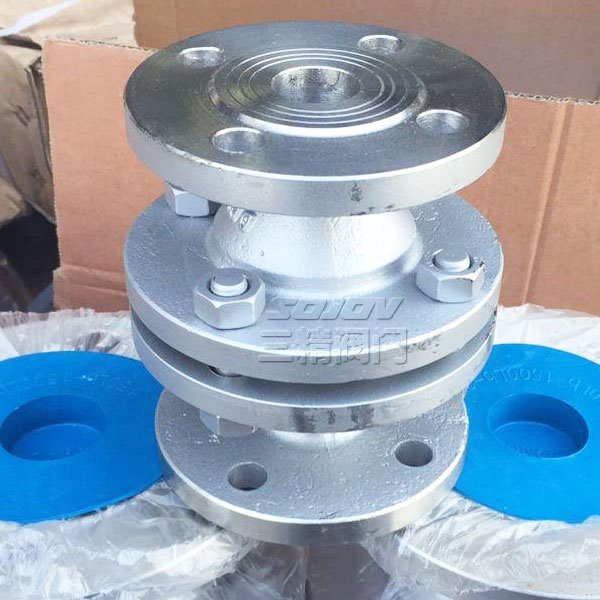

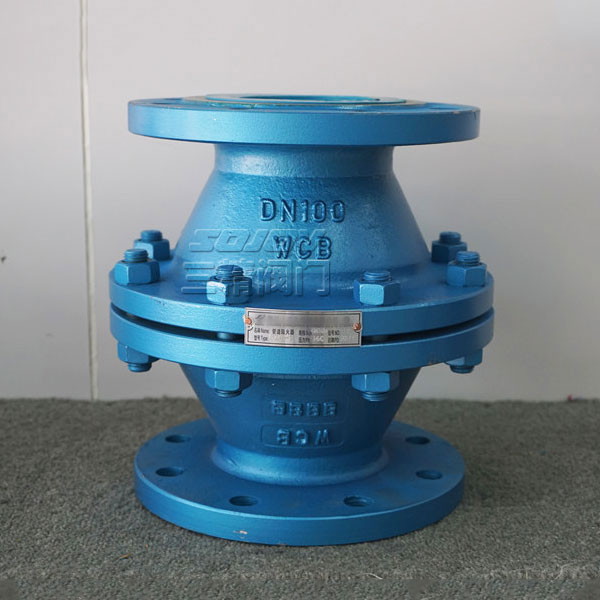

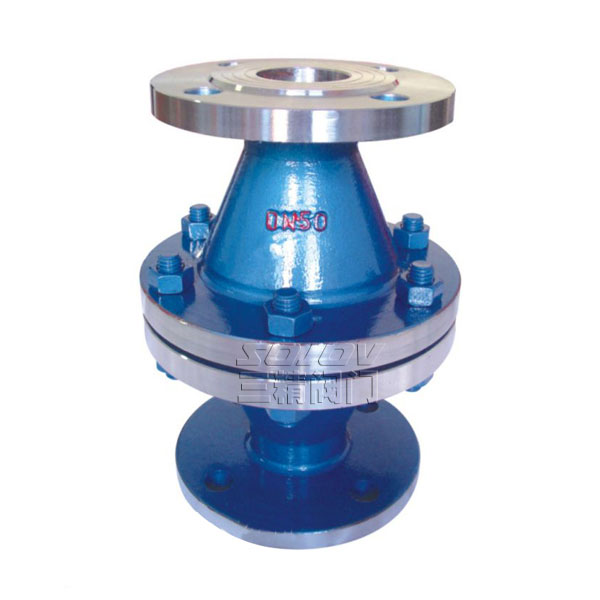

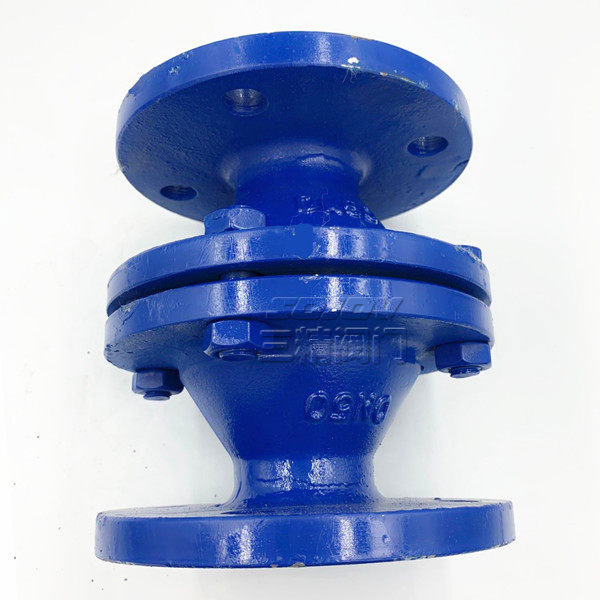

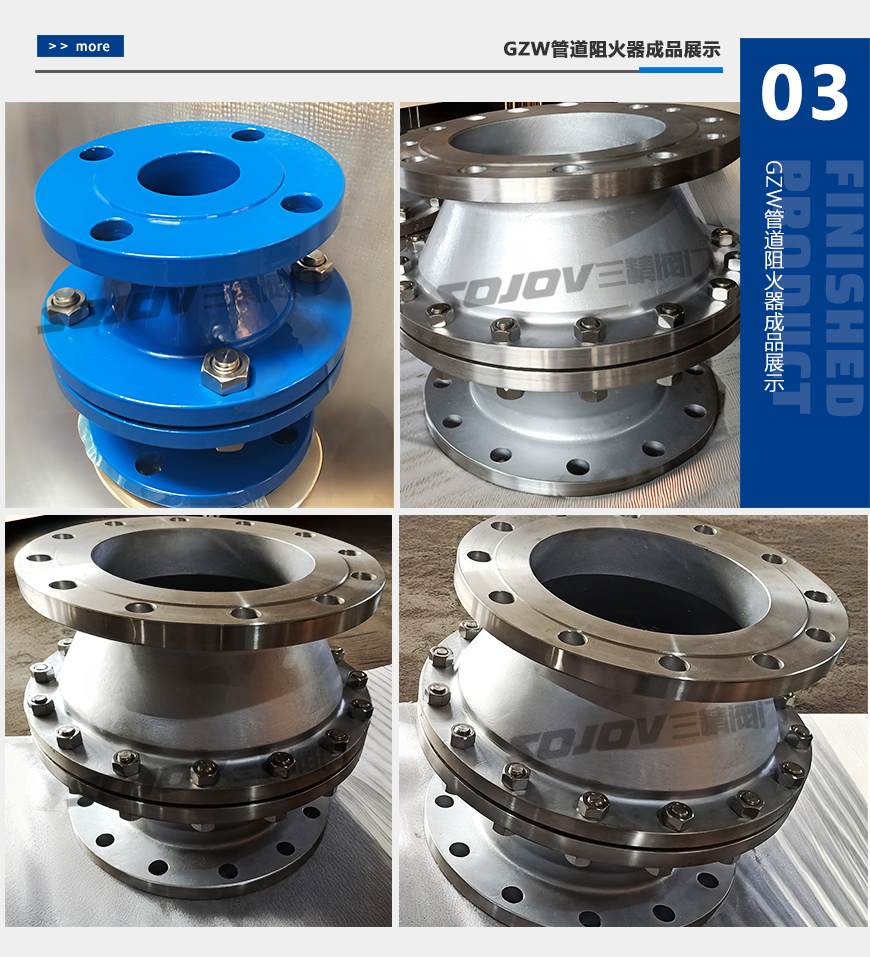

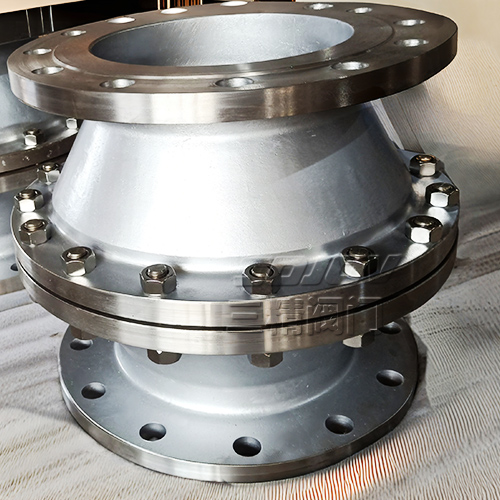

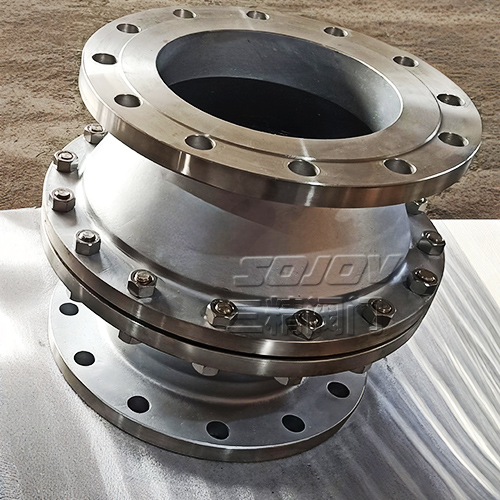

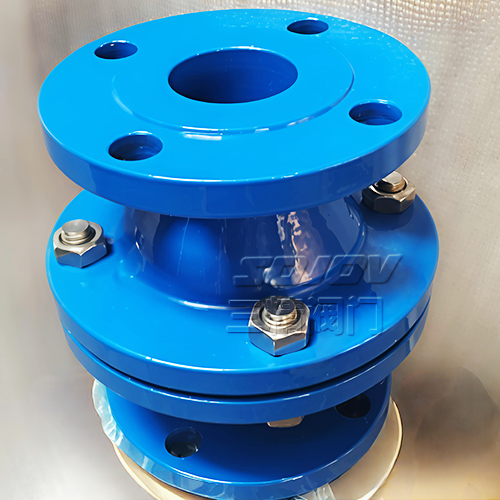

GZW管道阻火器
  • GZW管道阻火器
  • GZW管道阻火器
  • GZW管道阻火器
  • GZW管道阻火器

GZW管道阻火器

管道阻火器适用范围:阻火器适用于管道、闪点低于28℃的甲类、油品、氢氧液化类和闪点低于60℃的煤油、柴油、甲笨原油等,输送可燃性气体的管道上、火炬系列、油气回收系统、加热炉燃料气的管网上、气体净化通化系统、气体分析系统、煤矿瓦斯排放系统。

产品详情

GZW-1管道阻火器

  管道阻火器 型号  :GZW-I

管道阻火器   公称通径:20MM-200MM

管道阻火器    使用压力:0.6MPA -1.6MPA

管道阻火器    连接方式:法兰连接

管道阻火器  形式:自动

管道阻火器    主要功能:防止管道产生负压

管道阻火器  使用介质:煤油、柴油、甲笨

管道阻火器   材质: 铸钢  不锈钢

管道阻火器    标准:机械部标准或定做非标

管道阻火器概述:

GZW-1型阻爆燃型管道阻火器系新新型可燃气体管道阻火器,属更新换代的新产品。阻火器经中国科学技术大学与公安部天津消防科学研究所联合测试,其性能完全符合GB13347-92《石油气体管道阻火器阻火性能和试验方法》的规定。阻火器结构合理,阻火层采用不锈钢材料制造,耐腐蚀易于清洗。壳体采用不锈钢,碳钢等多种材料,可满足各种不同工艺管道的需要。

管道阻火器性能及特点:

阻火器结构合理,重量轻,耐腐蚀,阻爆性能合格,连续13次以亚音速火焰试验每次都能阻火。

阻火器易检修,安装方便。耐烧性能合格,耐烧试验1小时无回火现象。

阻火器芯子采用不锈钢材料,耐腐蚀,易于清洗。壳体水压试验合格。

管道阻火器适用范围:

阻火器适用于管道、闪点低于28℃的甲类、油品、氢氧液化类和闪点低于60℃的煤油、柴油、甲笨原油等,输送可燃性气体的管道上、火炬系列、油气回收系统、加热炉燃料气的管网上、气体净化通化系统、气体分析系统、煤矿瓦斯排放系统。

管道阻火器零部件材料:

阀体材料

碳钢WCB、不锈钢304、316、

阻火芯件材料

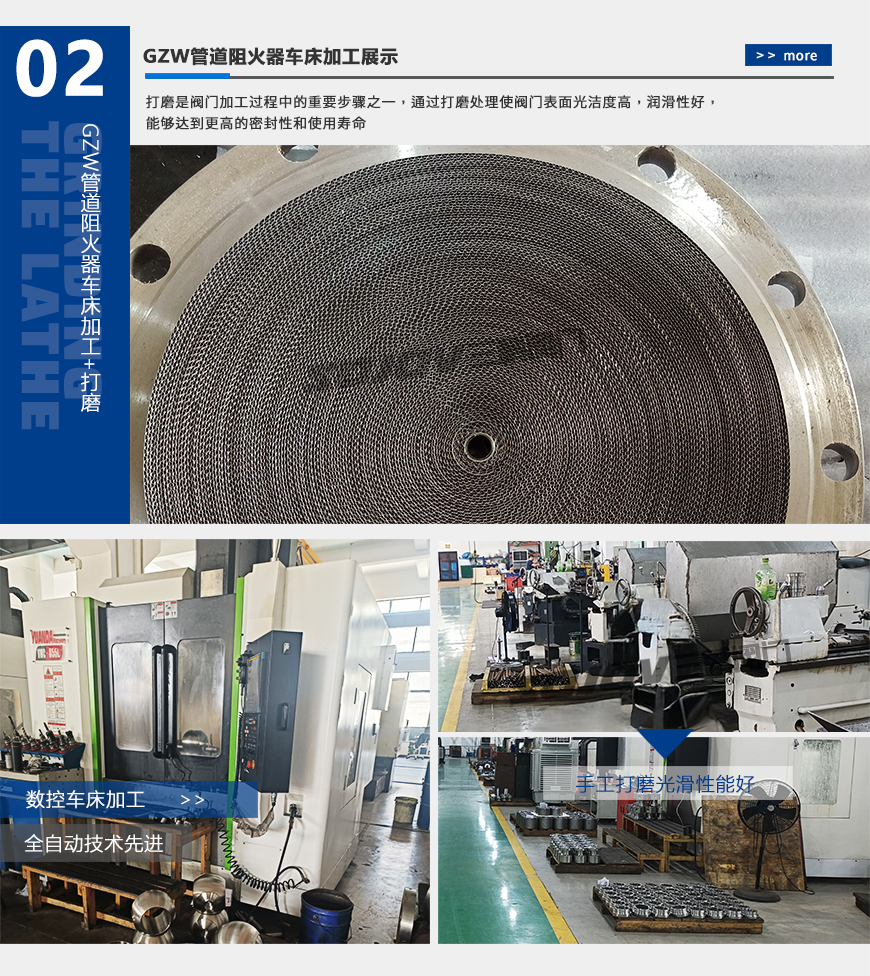

不锈钢防爆阻火波纹板

密封件材料

耐油石棉橡胶、四氟PTFE

环境温度℃

≤480

公称压力(MPa)

0.6~5.0

防爆级别

BS5501:ⅡA、ⅡB、ⅡC

管道阻火器国标法兰连接外形尺寸:

 GB、JB

规格

安装尺寸(mm)

D

K

DL

H

N-d

DN20

Ø105

Ø75

Ø130

160

4×14

DN25

Ø115

Ø85

Ø135

160

4×14

DN32

Ø135

Ø100

Ø155

180

4×18

DN40

Ø145

Ø110

Ø170

200

4×18

DN50

Ø160

Ø125

Ø195

220

4×18

DN65

Ø180

Ø145

Ø220

220

4×18

DN80

Ø195

Ø160

Ø250

250

8×18

DN100

Ø215

Ø180

Ø295

260

8×18

DN125

Ø245

Ø210

Ø360

300

8×18

DN150

Ø280

Ø240

Ø430

360

8×22

DN200

Ø335

Ø295

Ø520

420

12×22

管道阻火器美标法兰连接外形尺寸:

ANSI、API、ASME 可供JIS标准

规格

安装尺寸(mm)

D

K

DL

H

N-d

3/4"

98

70

Ø130

160

4×15

1

108

79.5

Ø135

160

4×15

1-1/4"

117

89

Ø155

180

4×15

1-1/2"

127

98.5

Ø170

200

4×15

2"

152

120.5

Ø195

220

4×19

2-1/2"

178

139.5

Ø220

220

4×19

3"

190

152.5

Ø250

250

4×19

4"

229

190.5

Ø295

260

8×19

5"

254

216

Ø360

300

8×22

6"

279

241.5

Ø430

360

8×22

8"

343

298.5

Ø520

420

8×22

管道阻火器又名防火器,是防止外部火焰窜入存有易燃易爆气体的设备、管道内或阻止火焰在设备、管道间蔓延。它是用来阻止氢气火焰向外蔓延的安全装置,由一种能够通过气体的、具有许多细小通道或缝隙的固体材料(阻火元件)所组成。管道防爆阻火器是用来阻止易燃气体、液体的火焰蔓延和防止回火而引起爆炸的安全装置。通常装在输送或排放易燃易爆气体的管线上。如火炬、加热燃烧系统、石油气体回收系统或其他易燃气体系统。

阻火器广泛应用于加热燃料气、天然气、石油液化气的管路上及油气回收、煤矿瓦斯排放、气体分析等系统,能有效地保证气体管道及气体使用点的安全运行。管道阻火器的作用是阻止可燃气体、易燃液体蒸汽的火焰蔓延和防止回火而引起爆炸的安全设备。通常安在炉前的燃料气主管线上,它通常是一段直径比燃料气管线粗、两头带法兰的短管,在管内与气流垂直安入着十片左右的铜丝网,一般用一定厚度的铸铝环将网片周边压紧并形成一定间隔。由于铜网的散热性能极好,当火焰遇到铜网后因温度剧降而熄火,从而起到阻火的作用。它的主要功能是允许易燃爆气体通过、对外界传入储罐的火焰起有阻止窒息的作用。这种管道阻火器可以在高寒地区低温条件下使用的特点,它可以与通气管配套或单独使用。适用于储存闪点低于28℃的甲类油品和闪点低于60℃的乙类油品,也适用于储存物料以氮气封顶的拱顶罐上,砾石阻火器与网型阻火器原理同上用在管道。

管道防爆阻火器是应用火焰通过热导体的狭小孔隙时,由于热量损失而熄灭的原理设计制造。管道防爆阻火器主要由壳体和滤芯两部分组成。壳体应具有足够的强度,以承受爆炸产生的冲击压力。波纹型滤芯用不锈钢、铜镍合金、铝或铝合金支撑。波纹型阻火器能组织爆燃的猛烈火焰,并能承受相应的机械和热力作用,流动阻力小,易于清洗和更换。

管道防爆阻火器主要性能:

1、阻爆性能合格,连续13次阻爆性能试验每次均能阻火。2、耐烧性能合格,耐烧试验1小时无回火现象。3、壳体水压试验合格。结构合理,重量轻、耐腐蚀。易检修,安装方便。

管道防爆阻火器工作原理

关于阻火器的工作原理,目前主要有两种观点:一是基于传热作用;一是基于器壁效应。

管道防爆阻火器维修和保养原则:

1)、阻火器上的流向标记必须与介质流向一致。

2)、为了确保阻火器的性能达到使用目的,在安装阻火器前,必须认真阅读厂家提供的说明书,并仔细核对标牌与所装管线要求是否一致。

3)、每隔半年应检查一次。检查阻火层是否有堵塞、变形或腐蚀等缺陷。

4)、被堵塞的阻火层应清洗干净,保证每个孔眼畅通,对于变形或腐蚀的阻火层应更换。

5)、清洗阻火器芯件时,应采用高压蒸汽、非腐蚀性溶剂或压缩空气吹扫,不得采用锋利的硬件刷洗。

6)、重新安装阻火层时,应更新垫片并确认密封面已清洁和无损伤,不得漏气。

三精阀门专家解析阻火器标准和技术参数,阻火器自1928年首先应用于石油工业以来,由于其简便易行而被石油及化工装置大量采用。三精阀门专业生产的阻火器系列产品更是给力!

阻火器在化工企业的十不准是什么?

一:工厂

不准喝酒、吃零食;不准带小孩;不准干私活;不准穿拖鞋、皮鞋;不准闲谈取乐;不准看非业务书籍;不准离岗、窜岗、睡岗;不准擅自调班调工种;不准穿非工作服、背心上岗;不准养披肩长发上岗操作。

二:生产区

坚强明火管理,防火、防爆区内,不准吸烟。禁火区内,不准无阻火器车辆行驶。上班时间,不准睡觉、干私活、离岗和干与生产无关的事。在班前、班上不准喝酒。不准使用汽油等挥发性强的可燃体擦洗设备、用具和衣物。不按工厂规定穿戴劳动防护用品(包括工作服、工作鞋、工作帽等),不准进入生产岗位。安全装置不齐全的设备不准使用。不是自己分管的设备不使用。检修设备时安全措施不落实,不准开始检修。停机检修后的设备,未经彻底检查,不准启动

分享阻火器参数

1、驱动方式:自动;

2、工作温度:-20℃+425℃;

3、阀体材质:铸铁、铸钢、不锈钢、304、304L、316、316L等。

4、连接方式:法兰、螺纹;

5、制造标准:国标GB、JB、HG,美标API、ANSI,英标BS,日本JIS、JPI等;

6、工作压力:1。6MPa-6。4MPa;

目前,阻火器人们知道的比较多的是应用在燃气瓦斯类的排放系统上。其实,阻火器的用途有很多,只是平时没有留意而已。阻火器又叫防火器,主要是因为其作用是为了防止火焰窜入存有易燃易爆的设备中或阻止火苗漫延而得名。其实,说白了,阻火器就是一种安全装置。今科学技术的发展也带来了新的设备,以此来满足人们日益增长的各种需求,而阻火器也是在不断的更新和改善,力求能发挥出更大的效用。

三精阀门公司订货须知:

一  、①  GZW管道阻火器  产品  名称与型号②GZW管道阻火器口径③GZW管道阻火器是否带附件以便我们的为您正确选型④GZW管道阻火器的使用压力⑤GZW管道阻火器 的使用介质的温度。二、若已经由设计单位选定三精公司的GZW管道阻火器型号,请按GZW管道阻火器  型号直接向我司销售部订购。三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的三精阀门公司专家为您审核。感谢您访问我们的网站【http://www.cnsjv.com三精阀门公司】如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
