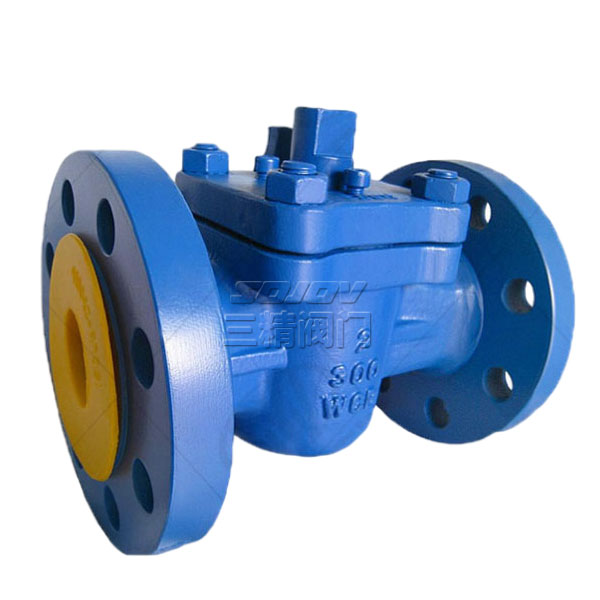

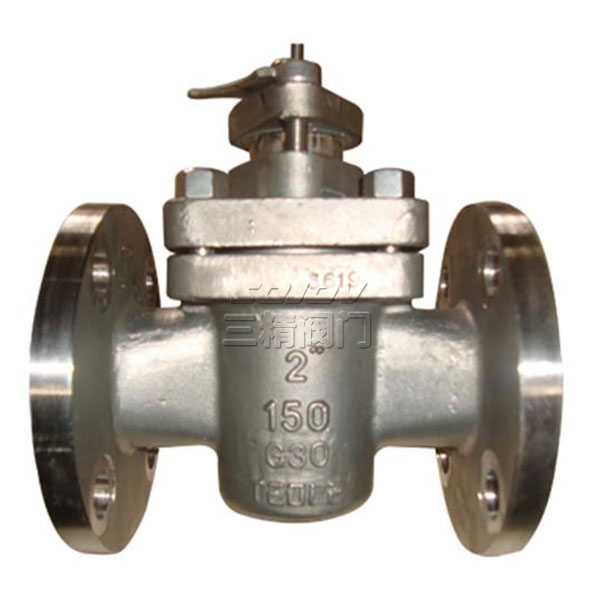

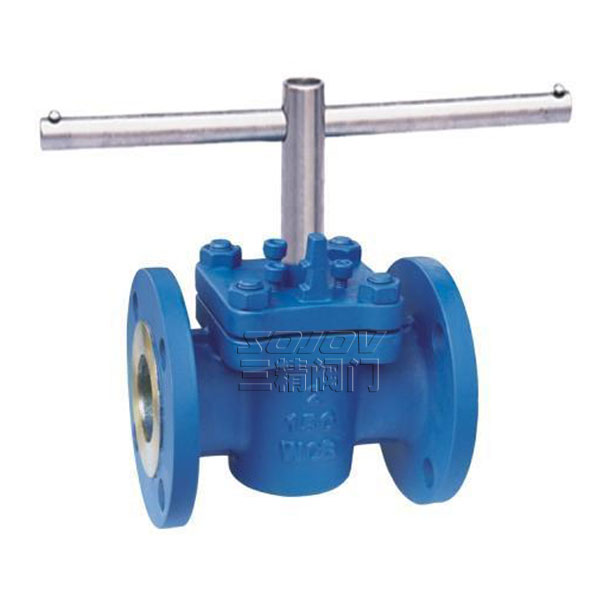

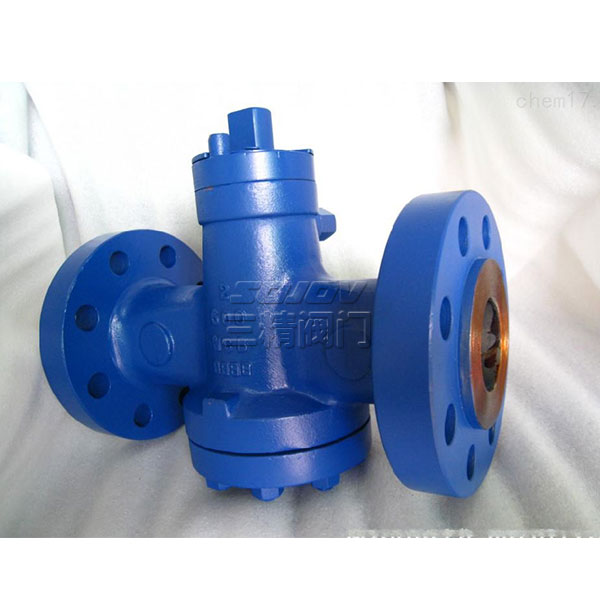

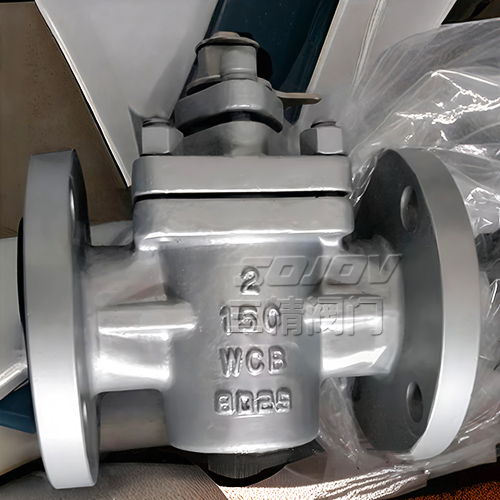

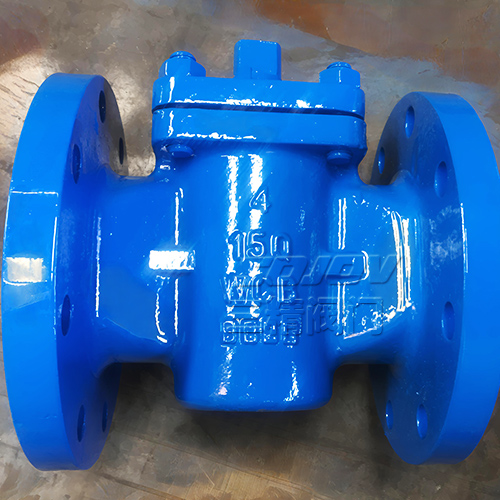

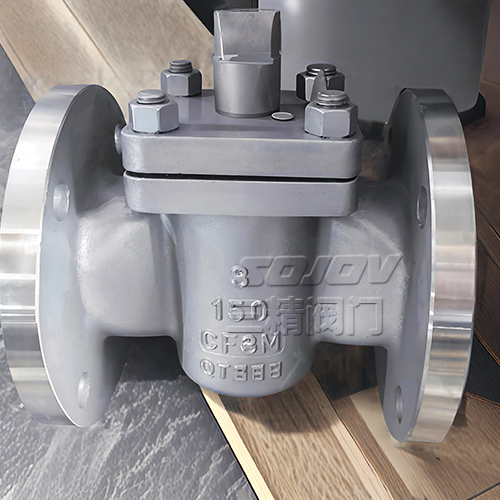

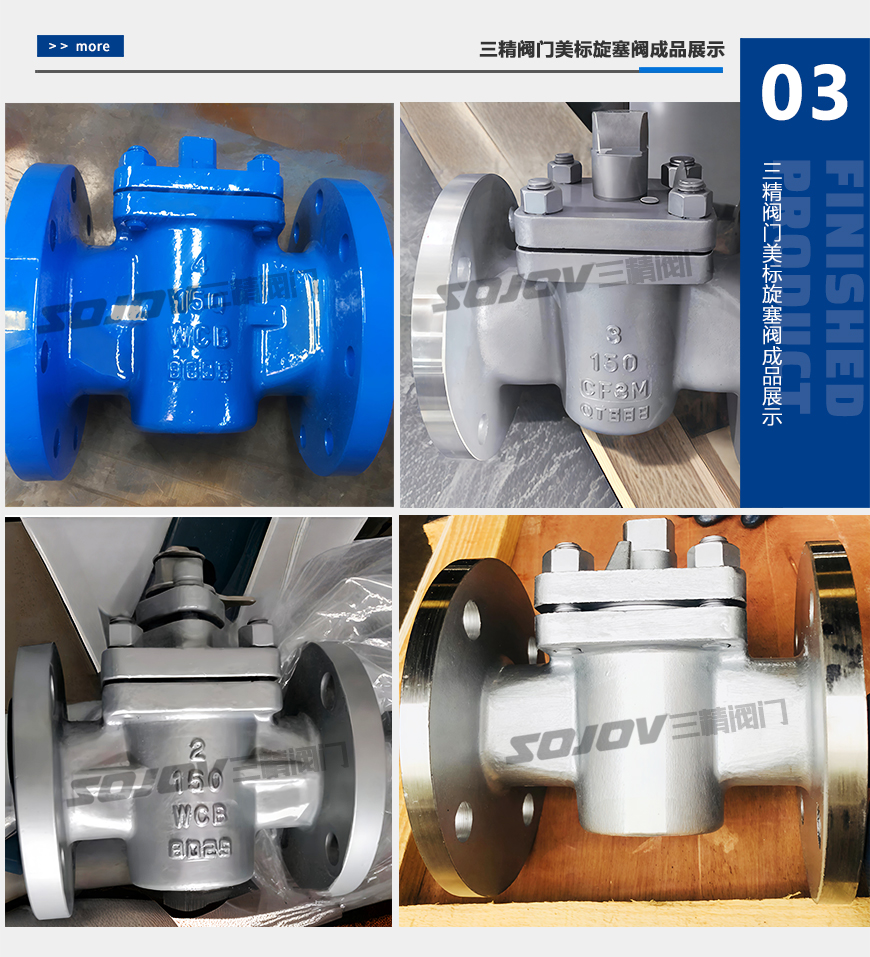

三精阀门美标旋塞阀
  • 三精阀门美标旋塞阀
  • 三精阀门美标旋塞阀
  • 三精阀门美标旋塞阀
  • 三精阀门美标旋塞阀

三精阀门美标旋塞阀

旋塞阀密封面之间的运动带有擦拭作用、全开时可以完全防止密封面与介质接触所以可用于带悬浮颗粒的介质。旋塞阀圆柱形的关闭件通过旋转900就可以达到开启和关闭所以该阀门非常适用快速启闭的场合

产品详情

美标旋塞阀特点

旋塞阀密封面之间的运动带有擦拭作用、全开时可以完全防止密封面与介质接触所以可用于带悬浮颗粒的介质。旋塞阀圆柱形的关闭件通过旋转900就可以达到开启和关闭所以该阀门非常适用快速启闭的场合。旋塞阀结构简单易于维修和清理、如紧定式圆维形旋塞阀、拧下紧定螺母、撤下垫圈阀塞便可以从阀体中取出、进行清理和维修。奥氏体不锈钢制成的该类阀门是食品工业和制药工的最佳选择。

美标旋塞阀的标准STD

设计与制造

结构长度

法兰尺寸

对焊连接尺寸

压力~温度

试验~检验

API600

ANSIB16.10

ANS1B16.5a

ANS1B16.25

ANS1B16.34

AP1598

美标旋塞阀的压力试验

公称压力

强度试验

水密封试验

气密封试验

MPa

Lbf/in2

MPa

Lbf/in2

MPa

Lbf/in2

150

3.1

450

2.2

315

0.5~0.7

60~100

300

7.8

1125

5.6

815

600

15.3

2225

11.2

1630

900

23.1

3350

16.8

2440

1500

38.4

5575

28.1

4080

2500

64.6

9367

47.4

6873

美标旋塞阀的主要零件材料及性能

阀体、阀盖

塞体

调节阀

调节垫片

O形圈

工作温度

适用介质

WCB

WCB

F6

PTFE
增强PTFE

氟橡胶

-29~340℃

水、蒸汽、天然气、石油、石油产品、硝酸、醋酸

A105

A105

F6

CF8

F304

F304

CF3

F316

F316

PTFE

耐酸220℃



CF8M

F304L

F304L

CF3M

F316L

F316L

美标旋塞阀的主要外形尺寸

磅级

尺寸

d

L

D

D1

D2

b

z-φd

f

Lo

H

X

W

150

1/2

13

108

89

60

35

-

4-16

2

149

121

-

-

3/4

19

117

98

70

43

-

4-16

2

149

121

-

-

1

25

140

128

79

51

11

4-16

2

181

124

-

-

21/2

38

165

127

98

73

14

4-16

2

229

140

-

-

2

51

178

152

121

92

16

4-19

2

305

159

-

-

21/2

64

191

178

140

105

17

4-19

2

460

191

-

-

3

76

203

191

152

127

19

4-19

2

460

191

-

-

4

102

229

229

191

157

24

8-19

2

762

229

-

-

6

152

267

279

241

216

25

8-22

2

-

536

222

305

8

203

292

343

298

270

29

8-22

2

-

565

400

460

10

254

330

406

362

324

30

12-25

2

-

616

400

460

300

1/2

13

140

95

67

35

14

4-16

2

149

121

-

-

3/4

19

152

117

83

43

16

4-19

2

149

121

-

-

1

25

159

124

89

51

17

4-19

2

181

124

-

-

21/2

38

191

156

114

73

21

4-22

2

229

140

-

-

2

51

216

165

127

92

22

8-19

2

305

159

-

-

21/2

64

241

191

149

105

25

8-22

2

460

191

-

-

3

76

283

210

168

127

29

8-22

2

460

191

-

-

4

102

305

254

200

157

32

8-22

2

762

229

-

-

6

152

403

318

270

216

37

12-22

2

-

546

222

305

8

203

419

381

300

270

41

12-25

2

-

565

400

460

10

254

457

445

387

324

48

16-29

2

-

616

400

460

三精阀门售后服务承诺

对于贵公司在三精阀门订购阀门产品,我厂在售后服务方面作如下承诺:

一、我公司对产品质量实行三包,即:包质、包换、保修;

二、合同签订后,保证保质、保量,按时交货;

三、本公司确保所提供阀门产品达到合同指标

四、对于需方的技术咨询,随时给予解答;

五、在交付设备时,本厂向需方交付以下资料:发货清单、产品合格证、产品样本、产品使用说明书、技术资料;

当接到用户反应质量问题的信函或电话后,保证24小时内作出答复最快解决问题。
