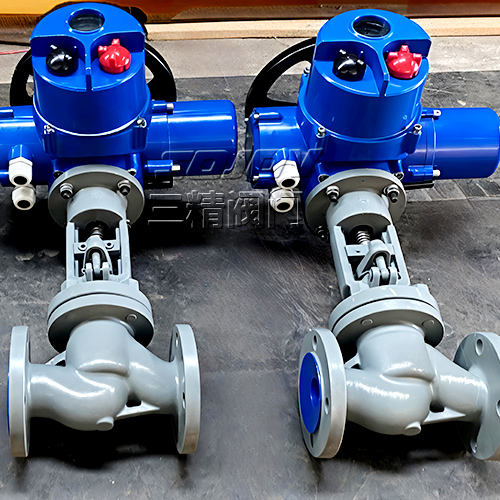

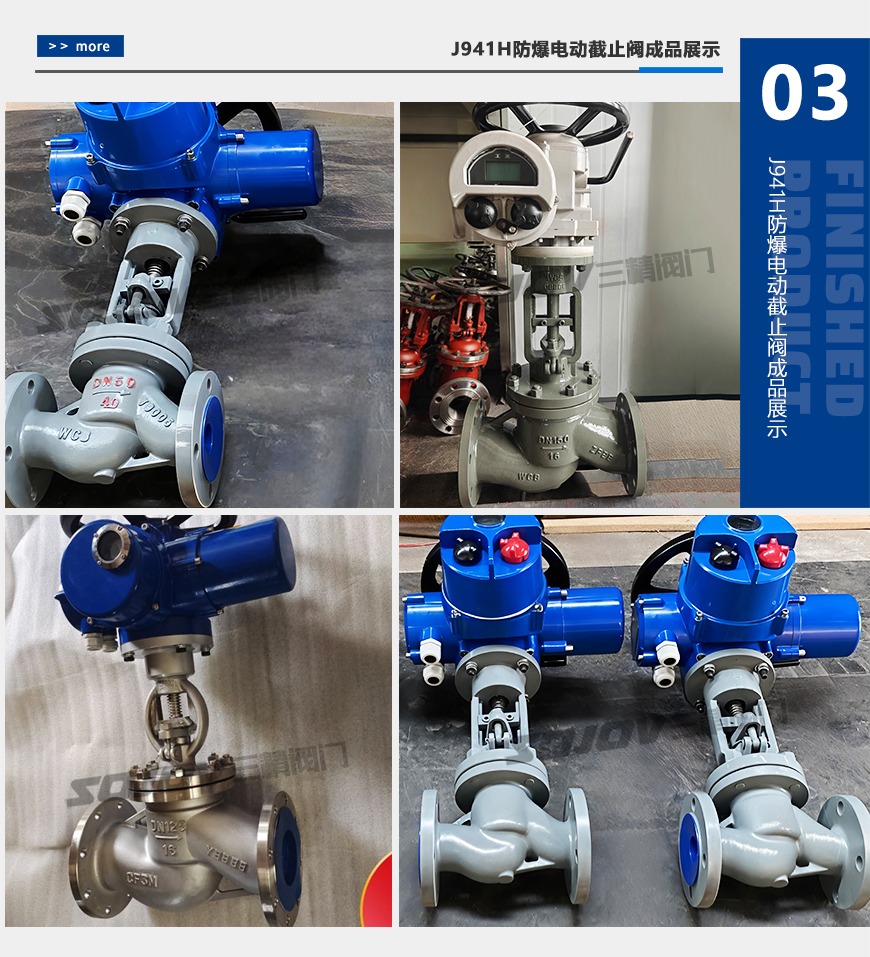

J941H防爆电动截止阀
  • J941H防爆电动截止阀
  • J941H防爆电动截止阀
  • J941H防爆电动截止阀
  • J941H防爆电动截止阀

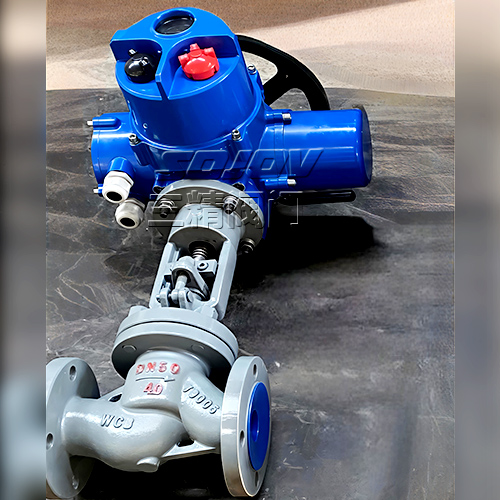

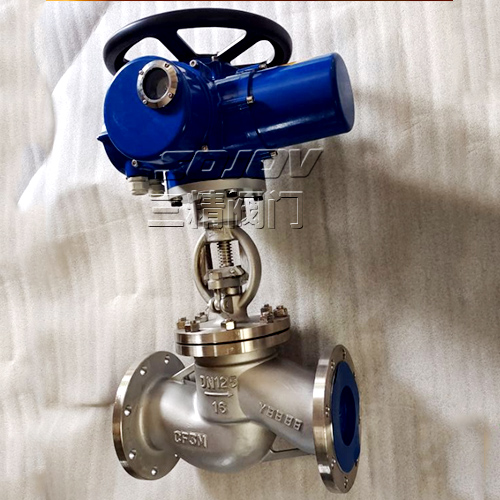

J941H防爆电动截止阀

品牌:三精阀门

阀门型号:J941H,J941Y,J941W

通径规格:DN50~DN250

结构形式:直通

阀体材质:WCB-A105、WC6-12Cr1MoV、WC9-12Cr1MoV

公称压力:PN16-PN160

适用温度:-29℃-550℃

应用范围:蒸汽、油品、可燃气体、煤矿、冶金

产品特点:耐高温、操作功能强、安全系数高、性能稳定等

产品详情

防爆电动截止阀概述

J941H防爆电动截止阀适用于易燃易爆的工况场合当中,主要由防爆型电动执行装置与截止阀组合而成,依靠电源驱动来开启或关闭阀门。防爆型电动截止阀防护等级为IP68,执行器性能符合JB/T8528-1997技术条件的规定,适用于蒸汽、油品管道上,具有耐高温、操作功能强、安全系数高、性能稳定等特点。

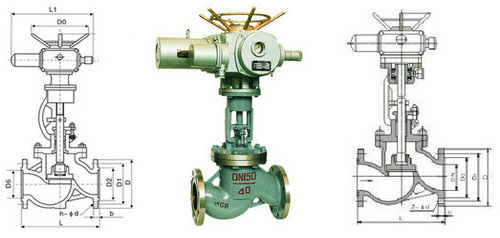

防爆电动截止阀结构图

防爆电动截止阀结构图

防爆电动截止阀工作原理

防爆型电动截止阀属于强制密封式阀门,所以在阀门关闭时,必须向阀瓣施加压力,以强制密封面不泄漏。当介质由阀瓣下方进入阀门时,操作力所需克服的阻力,是阀杆和填料的摩擦力与由介质的压力所产生的推力,关闭截阀门的力比开启截阀门的力大,所以阀杆的直径要大,否则会发生阀杆顶弯的故障。

防爆电动截止阀性能规范

实验压力 公称压力16. 20. 25. 32(MPa)
强度试验 24.0   30.0   37.5   48.0
密度实验 17.6   22.0   27.5   35.2
工作温度 ≤550℃
适用介质 水、蒸汽、油品、腐蚀性介质

防爆电动截止阀零件材料

1 阀体 WCB-A105、WC6-12Cr1MoV、WC9-12Cr1MoV
2 阀芯 2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA
3 阀杆 2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA
4 阀盖 WCB-35、WC6-12Cr1MoV、WC9-12Cr1MoV
5 填料 柔性石墨、PTFE
6 填料压盖 2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA
