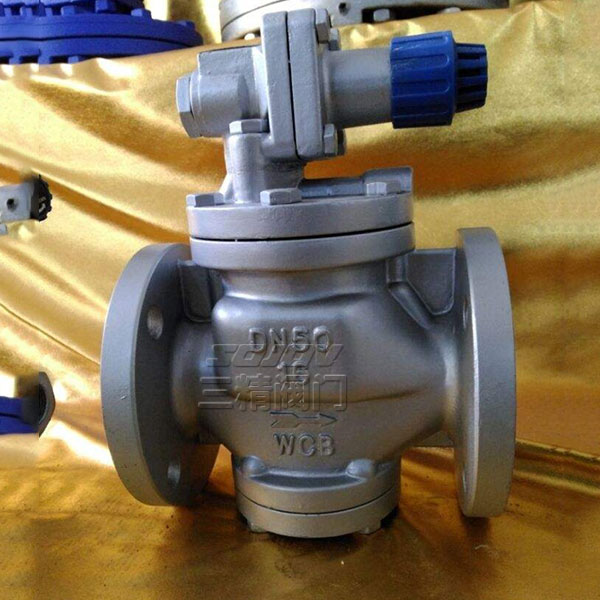

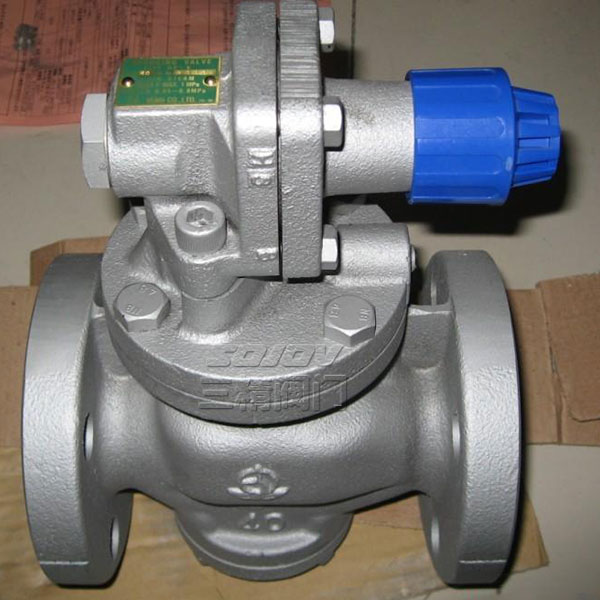

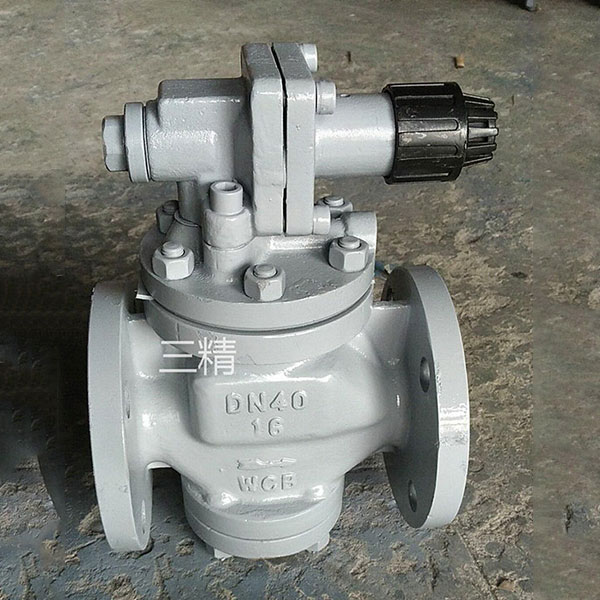

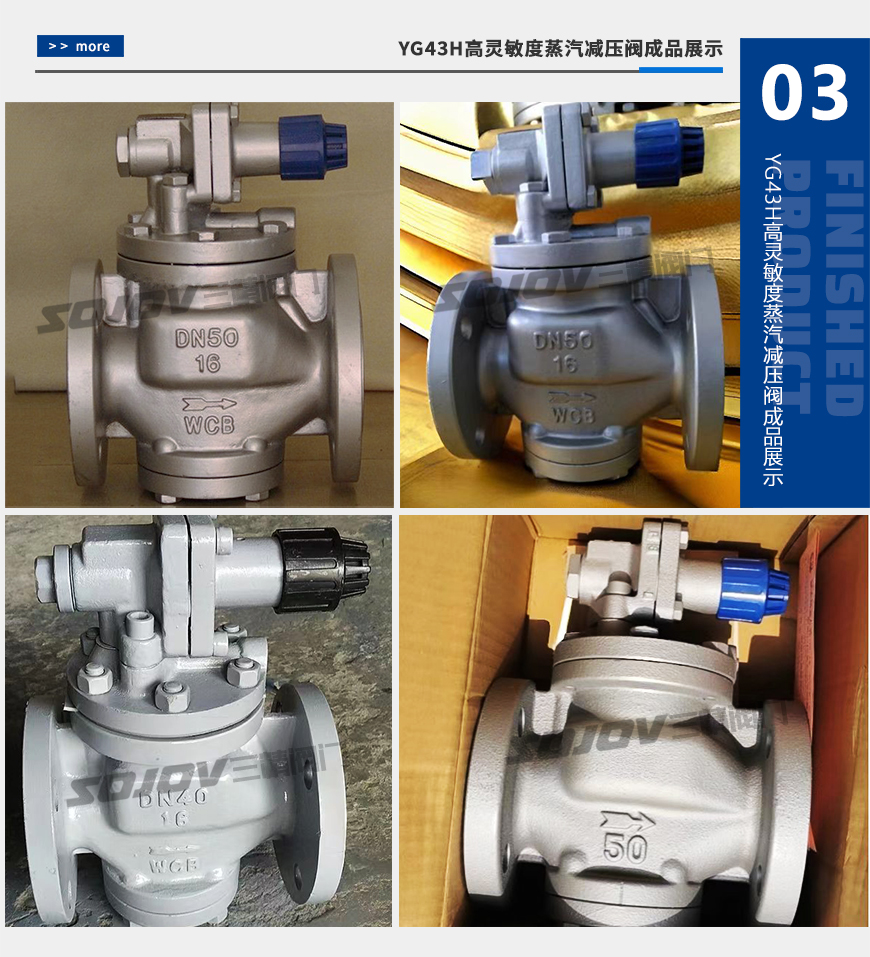

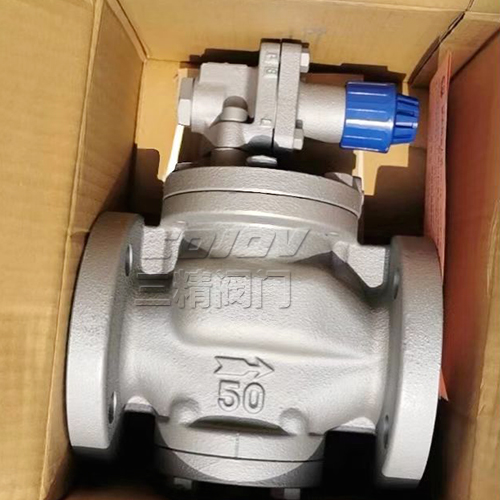

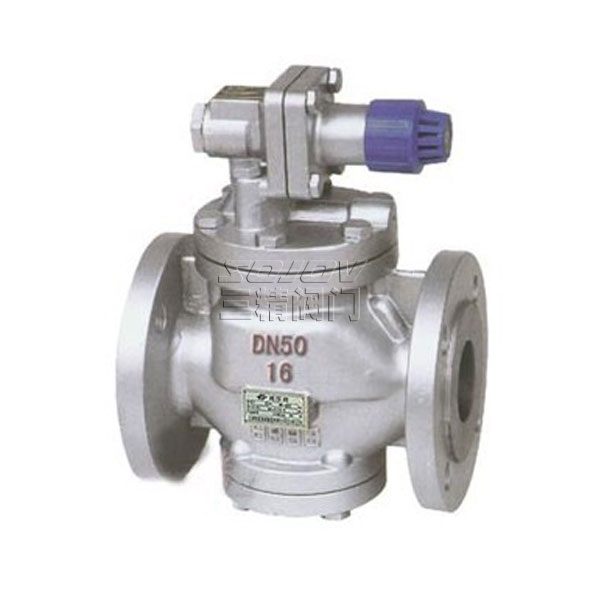

YG43H高灵敏度蒸汽减压阀
  • YG43H高灵敏度蒸汽减压阀
  • YG43H高灵敏度蒸汽减压阀
  • YG43H高灵敏度蒸汽减压阀
  • YG43H高灵敏度蒸汽减压阀

YG43H高灵敏度蒸汽减压阀

YG43H高灵敏度蒸汽减压阀由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化,通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小,实现减压稳压功能。

产品详情

YG43H/Y高灵敏度蒸汽减压阀

蒸汽减压阀结构特点和用处

高灵敏度蒸汽减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化,通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小,实现减压稳压功能。

高灵敏度蒸汽减压阀在普通减压阀基础上做了以下改进,加大了活塞面积,改变了节流结构,改变了密封形式,改进了导阀结构和调节弹簧形式,从而从以下几方面提高了产品的性能。

高灵敏度蒸汽减压阀提高了对出口压力变化的传感效能,提高了灵敏度,大大降低了因上游压力变化,流量变化等因素引起的压力偏差。改善了流线分布,降低了噪声。改进了密封面结构,延长了密封面寿命。本产品主要用于蒸汽管路,适用于进口压力变化大,流量变化大的蒸汽管路

蒸汽减压阀型号:YG43H 蒸汽减压阀  公称通径:15MM-80MM 蒸汽减压阀 使用压力:1.6MPA-2.5MPA
蒸汽减压阀 连接方式:法兰连接 蒸汽减压阀 形式:弹簧式 蒸汽减压阀 主要功能:起减压保护作用
蒸汽减压阀 使用介质:蒸汽管道 蒸汽减压阀材质:铸钢.不锈钢 蒸汽减压阀  标准:机械部标准或定做非标

YG43H/Y高灵敏度蒸汽减压阀主要技术参数和性能指标

公称压力(Mpa) 1.0 1.6
壳体试验压力(Mpa)* 1.5 2.4
密封试验压力(Mpa) 1.0 1.6
最高进口压力(Mpa) 1.0 1.6
出口压力范围(Mpa) 0.04-0.6 0.04-1.0
压力特性偏差(Mpa)△Pp2P GB12246-1989
流量特性偏差(Mpa)P2G GB12246-1989
最小压差(Mpa) 0.05 0.07
渗漏量 GB12245-1989

YG43H/Y高灵敏度蒸汽减压阀主要零件材料

零件名称 零件材料
阀体 阀盖 底盖 WCB
阀座 阀瓣 2Cr13
缸套 活塞 铝铁青铜
膜片 PH15-7Mo
活塞环 对位聚苯
导阀座 导阀瓣 2Cr13
主阀弹簧 50CrVA
导调主弹簧 50CrVA
调节弹簧 60Si2Mn

YG43H/Y高灵敏度蒸汽减压阀流量系数(Cv)

DN 15 20 25 32 40 50 65 80
Cv 1 2.5 4 6.5 9 16 25 36

YG43H/Y高灵敏度蒸汽减压阀连接尺寸

公称通径
DN
外 形 尺 寸 连 接 尺 寸
L H H1 PN 1.0MPa PN 1.6MPa
D K n-ф d C D K n-ф d C
15 140 160 65 95 65 414 45 12 95 65 414 45 14
20 140 160 65 105 75 414 55 14 105 75 414 55 14
25 150 168 68 115 85 414 65 14 115 85 414 65 14
32 180 185 75 135 100 418 78 16 135 100 418 78 16
40 180 185 78 145 110 418 85 16 145 110 418 85 16
50 200 193 88 160 125 418 100 16 160 125 418 100 16
65 230 208 98 180 145 418 120 18 180 145 418 120 18
80 260 228 117 195 160 418 135 18 195 160 818 135 20

产品性能

1、提高了对出口压力变化的传感效能,提高了灵敏度,大大降低了因上游压力变化,流量变化等因素引起的压力偏差。

2、改善了流线分布,降低了噪声。

3、改进了密封面结构,延长了密封面寿命。

高灵敏度蒸汽减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化,通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小,实现减压稳压功能。

减压阀主要用于蒸汽管路,适用于进口压力变化大,流量变化大的蒸汽管路。

技术参数和性能指标

公称压力 (Mpa) 1.0-1.6

壳体试验压力(Mpa):1.5- 2.4

密封试验压力(Mpa):1.0- 1.6

最高进口压力(Mpa):1.0 -1.6

出口压力范围(Mpa):0.04-0.6 0.04-1.0

压力特性偏差(Mpa)△Pp2P:GB12246-1989

流量特性偏差(Mpa)P2G:GB12246-1989

最小压差(Mpa):0.05 0.07

渗漏量:GB12245-1989


主要零部件详细材料

阀体阀盖底盖:WCB

阀座阀瓣:2Cr13

缸套活塞:铝铁青铜

膜片:PH15-7Mo

活塞环:对位聚苯

导阀座导阀瓣:2Cr13

主阀弹簧:50CrVA

导调主弹簧:50CrVA

调节弹簧:60Si2Mn

减压阀流量系数(Cv)

                DN

15

20

25

32

40

50

65

80

                Cv

1

2.5

4

6.5

9

16

25

36

减压阀调压步骤

1关闭减压阀前的闸阀,开启减压阀后的闸阀,制造下游低压环境

将调节螺钉按逆时针旋转至最上位置(相对最低出口压力),然后关闭减压阀后闸阀

2慢慢开启减压阀前的闸阀至全开;

3顺时针慢慢旋转调节螺钉,将出口压力调至所需要的压力(以阀后表压为准);调整好后,将锁紧

4螺母锁紧打开减压阀后闸阀

5如在调整时出口压力高于设定压力,须从第一步开始重新调整,即只能从低压向高压调。

减压阀订货注意事项:

减压阀选型时应提供口径,使用介质,阀前压力,阀后压力,阀后设定压力,最大流量/每小时,确定阀门尺寸,连接方式,标准,最大行程,开启行程,流量调节比,压力波动(精度)压力,温度对应比,最大耐温,阀体材质,压力等,内泄漏率,内部阀体结构,工作原理,安装说明等相关技术资料.当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的 三精阀门 公司专家为您审核把关.感谢您访问我们的网站【http://www.cnsjv.com

相关减压阀系列
 蒸汽减压阀 高灵敏度减压阀 内螺纹高灵敏度减压阀 大流量蒸汽减压阀 水用减压阀
内螺纹蒸汽减压阀 200P黄铜减压阀 YZ11X黄铜减压阀 25P蒸汽减压阀 Y45Y杠杆式减压阀
固定比例式减压阀 煤矿专用减压阀 波纹管减压阀 气体减压阀 不锈钢支管式减压阀

三精阀门售后服务承诺

对于贵公司在三精阀门订购阀门产品,我厂在售后服务方面作如下承诺:

一、我公司对产品质量实行三包,即:包质、包换、保修;

二、合同签订后,保证保质、保量,按时交货;

三、本公司确保所提供阀门产品达到合同指标

四、对于需方的技术咨询,随时给予解答;

五、在交付设备时,本厂向需方交付以下资料:发货清单、产品合格证、产品样本、产品使用说明书、技术资料;

当接到用户反应质量问题的信函或电话后,保证24小时内作出答复最快解决问题。
