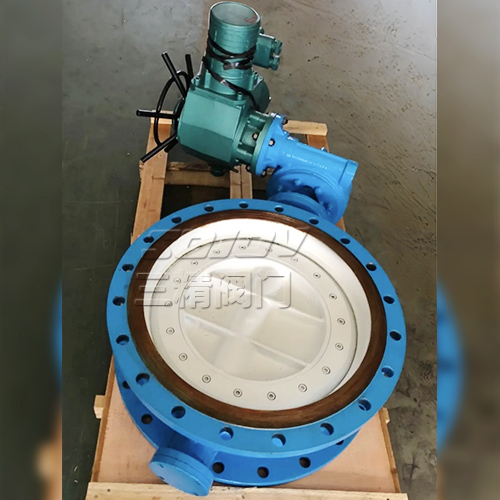

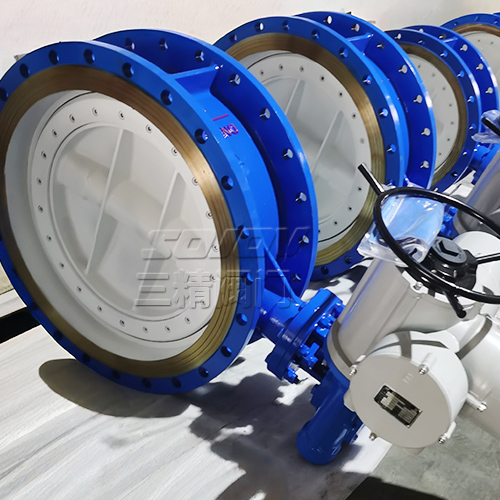

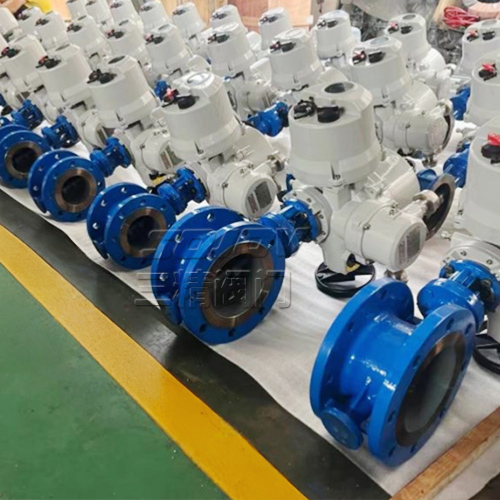

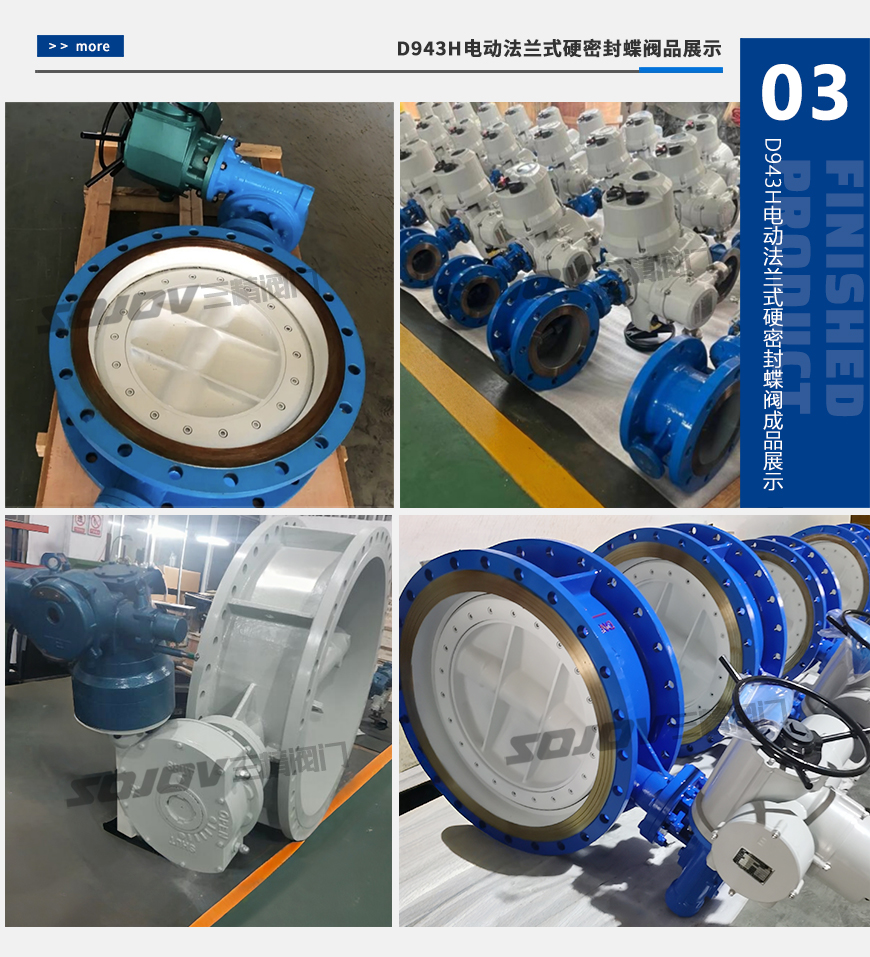

D943H电动法兰式硬密封蝶阀
  • D943H电动法兰式硬密封蝶阀
  • D943H电动法兰式硬密封蝶阀
  • D943H电动法兰式硬密封蝶阀
  • D943H电动法兰式硬密封蝶阀

D943H电动法兰式硬密封蝶阀

电动法兰式硬密封蝶阀引进能够国外先进技术的基础上,采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构,被广泛用于介质温度≤425℃的治金、电力、石油化工、以及给排水和市政建设等工业管道上,作调节流量和载断流体使用。该阀采用三偏心结构,阀座与碟板密封面均采用不同硬度和不锈钢制作,具有良好的耐腐蚀性,使用寿命长,本阀双向密封功能,产品符合国家GB/T13927-92阀门压力试验标准。

产品详情

D943H电动法兰式硬密封蝶阀概述

电动法兰蝶阀型号:D943H

电动法兰蝶阀公称通径:50MM-1000MM

电动法兰蝶阀 使用压力:1.6MPA -2.5MPA

电动法兰蝶阀 连接方式:法兰连接

电动法兰蝶阀形式: 电动

电动法兰蝶阀 主要功能:起开关作用

电动法兰蝶阀 使用介质:水  油品 蒸汽

电动法兰蝶阀  材质:铸钢  不锈钢

电动法兰蝶阀 标准:机械部标准或定做非标

电动法兰式硬密封蝶阀引进能够国外先进技术的基础上,采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构,被广泛用于介质温度≤425℃的治金 、电力、石油化工、以及给排水和市政建设等工业管道上,作调节流量和载断流体使用。该阀采用三偏心结构,阀座与碟板密封面均采用不同硬度和不锈钢制作,具有良好的耐腐蚀性,使用寿命长,本阀双向密封功能,产品符合国家GB/T13927-92阀门压力试验标准。

电动法兰式硬密封蝶阀特点

1、本阀采用三偏心密封结构,阀座与蝶板几乎无磨损,具有越观越紧的密封功能。

2、阀体不锈钢制作,具有金属硬密封和弹性密封的双重优点,无论在低温和高温的情况下,均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点。

3、碟板密封面采用堆焊钴基硬质合金,密封面耐磨损,使用寿命长.

4、大规格蝶板采用绗架结构,强度高,过流面积大,流阻小。

5、本阀具有双向密封功能,安装时不受介质流向的限制,也不受空间位置的影响,可在任何方向安装。

6、驱动装置可以多工位(旋转90°或180°)安装,便于用户使用。

D943H电动法兰式硬密封蝶阀尺寸

公称
通径
DN

外形尺寸

连接尺寸

L

H

D943H

 PN0.6MPa

 PN1.0MPa

H3

A3

B3

D

D1

Z-d

D

D1

Z-d

50

108

150

112

530

250

255

140

110

4-14

165

125

4-18

65

112

170

115

550

250

255

160

130

4-14

185

145

4-18

80

114

180

120

565

250

255

190

150

4-18

200

160

8-18

100

127

190

138

600

250

255

210

170

4-18

220

180

8-18

125

140

200

164

640

250

255

240

200

8-18

250

210

8-18

150

140

210

175

705

300

315

265

225

8-18

285

240

8-22

200

152

230

208

775

300

315

320

280

8-18

340

295

8-22

250

165

250

243

945

300

315

375

335

12-18

395

350

12-22

300

178

270

283

1070

300

315

440

395

12-22

445

400

12-22

350

190

290

310

1140

300

315

490

445

12-22

505

460

16-22

400

216

310

340

1210

300

315

540

495

16-22

565

515

16-26

450

222

330

380

1335

575

714

595

550

16-22

615

565

20-26

500

229

350

410

1415

575

714

645

600

20-22

670

620

20-26

600

267

390

470

1605

656

810

755

705

20-26

780

725

20-30

700

292

430

550

1844

656

810

860

810

24-26

895

840

24-30

800

318

470

640

2040

656

810

975

920

24-30

1015

950

24-33

900

330

510

710

2255

785

863

1075

1020

24-30

1115

1050

28-33

1000

410

550

770

2380

785

863

1175

1120

28-30

1230

1160

28-36

1200

470

630

890

2640

785

863

1405

1340

32-33

1455

1380

32-39

1400

530

710

920

2886



1630

1560

36-36

1675

1590

36-42

1600

600

790

1085

3156



1820

1760

40-36

1915

1820

40-48

1800

670

870

1230

3421



2045

1970

44-39

2115

2020

44-48

2000

760

950

1350

3685



2265

2180

48-42

2325

2230

48-48

电动硬密封蝶阀连接尺寸图

公称
通径
DN

外形尺寸

连接尺寸

L

H

D943H

 PN1.6MPa

 PN2.5MPa

H3

A3

B3

D

D1

Z-d

D1

Z-d

50

108

150

112

530

250

255

165

125

4-18

165

125

4-18

65

112

170

115

550

250

255

185

145

4-18

185

145

8-18

80

114

180

120

565

250

255

200

160

8-18

200

160

8-18

100

127

190

138

600

250

255

220

180

8-18

235

190

8-22

125

140

200

164

640

250

255

250

210

8-18

270

220

8-26

150

140

210

175

705

300

315

285

240

8-22

300

250

8-26

200

152

230

208

775

300

315

340

295

12-22

360

310

12-26

250

165

250

243

945

300

315

405

355

12-26

425

370

12-30

300

178

270

283

1070

300

315

460

410

12-26

485

430

16-30

350

190

290

310

1140

300

315

520

470

16-26

555

490

16-33

400

216

310

340

1210

300

315

580

525

16-30

620

550

16-36

450

222

330

380

1335

575

714

640

585

20-30

670

600

20-36

500

229

350

410

1415

575

714

750

650

20-33

730

660

20-36

600

267

390

470

1605

656

810

840

770

20-36

845

770

20-39

700

292

430

550

1844

656

810

910

840

24-36

960

875

24-42

800

318

470

640

2040

656

810

1025

950

24-39

1085

990

24-48

900

330

510

710

2255

785

863

1125

1050

28-39

1185

1090

28-48

1000

410

550

770

2380

785

863

1255

1170

28-42

1320

1210

28-56

1200

470

630

890

2640

785

863

1485

1390

32-48

1530

1420

32-56

1400

530

710

920

2886



1685

1590

36-48

1755

1640

36-62

1600

600

790

1085

3156



1930

1820

40-56

1975

1860

40-62

1800

670

870

1230

3421



2130

2020

44-56

2195

2070

44-70

2000

760

950

1350

3685



3685

2230

48-62

2425

2300

48-70

电动硬密封蝶阀连接尺寸图

公称
通径
DN

外形尺寸

连接尺寸

L

H

D943H

PN4.OMPa

H3

A3

B3

D

D1

Z-d

50

108

150

112

530

250

255

165

125

4-18

65

112

170

115

550

250

255

185

145

8-18

80

114

180

120

565

250

255

200

160

8-18

100

127

190

138

600

250

255

235

190

8-22

125

140

200

164

640

250

255

270

220

8-26

150

140

210

175

705

300

315

300

250

8-26

200

152

230

208

775

300

315

375

320

12-30

250

165

250

243

945

300

315

450

385

12-33

300

178

270

283

1070

300

315

515

450

16-33

350

190

290

310

1140

300

315

580

510

16-36

400

216

310

340

1210

300

315

660

585

16-39

450

222

330

380

1335

575

714

685

610

20-39

500

229

350

410

1415

575

714

755

670

20-42

蝶阀订货主要事项:

蝶阀介质压力等级内泄漏率阀门尺寸连接方式标准最大耐温最大耐压最大流量/每小时,闸阀阀体材质转动方式(手柄/蜗轮)内部阀体结构蝶阀工作原理安装说明等相关技术资料当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的三精阀门公司专家为您审核把关。感谢您访问我们的网站【http://www.cnsjv.com】
