T型过滤器
  • T型过滤器
  • T型过滤器
  • T型过滤器
  • T型过滤器

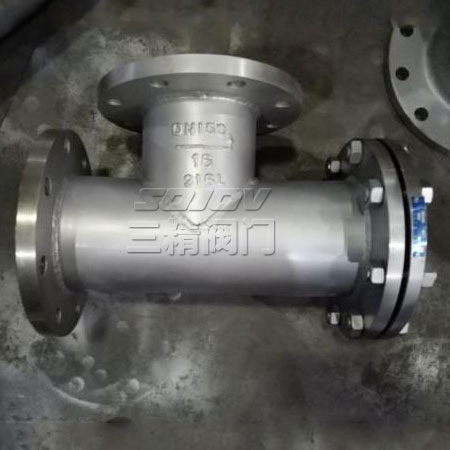

T型过滤器

T型过滤器工作原理:产品安装于进水管路中各配套阀门的前端,当管道中的介质首先进入过滤器时,介质通过滤网进入被连接的阀门中,而杂质则留于过滤桶内,使各类阀门不会由于机械杂物卡入密封圈而失灵。

产品详情

T型过滤器工作原理:

该产品安装于进水管路中各配套  阀门的前端,当管道中的介质首先进入过滤器时,介质通过滤网进入被连接的中,而杂质则留于过滤桶内,使各类阀门  不会由于机械杂物卡入密封圈而失灵。

T型过滤器法兰连接尺寸:

公称通径
DN

安装尺寸

排放口

有效过滤面积(m3)

重量
kg

L

L1

L2

50

298

158

268

R3/8"

DN20
平面

DN20
凸面

0.00277

13.6

65

337

179

304

0.00421

18.9

80

370

195.5

330

0.00552

24

100

432

225

382

0.0088

36.3

150

557

280

482

0.01696

68.9

200

678

332.5

578

0.0355

140

250

791

383

66

0.0529

216.2

300

918

437

768

0.0686

215.

T型过滤器对焊连接尺寸:

公称通径
DN

安装尺寸

排放口

有效过滤面积(m3)

重量
kg

L

L1

L2

50

402

222

46

R1/3"

DN20
平面

DN20
凸面

0.00387

8.9

65

469

255

76

0.00592

12.6

80

512

282

89

0.00811

15.8

100

590

330

105

0.013

23.4

150

773

423

143

R3/4"

0.026

47.2

200

951

510

178

0.0459

98.4

250

1099

599

216

0.0706

154.7

300

1291

691

254

0.0942

232.

三精阀门公司订货须知:

一、①T型过滤器产品名称与型号②T型过滤器口径③T型过滤器是否带附件以便我们的为您正确选型④T型过滤器的使用压力⑤T型过滤器的使用介质的温度。二、若已经由设计单位选定三精阀门公司的T型过滤器型号,请按T型过滤器型号直接向我司销售部订购。三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的三精阀门公司专家为您审核把关。感谢您访问我们的网站【http://www.cnsjv.com三精公司】如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务
