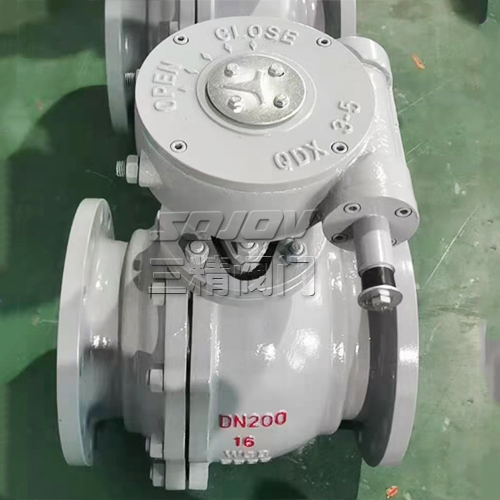

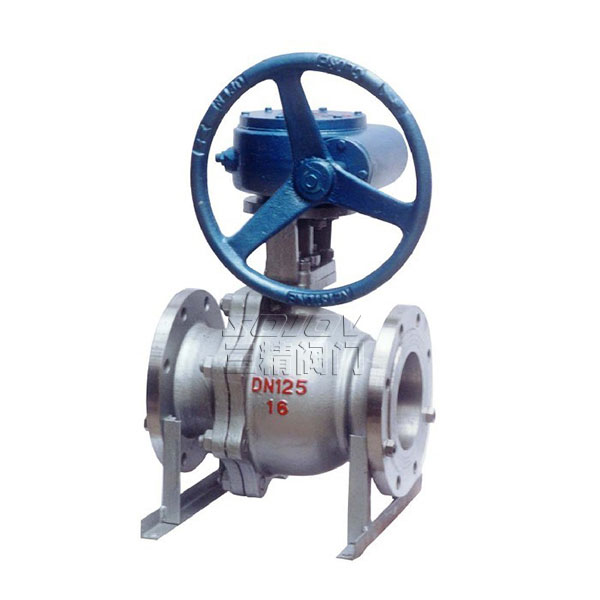

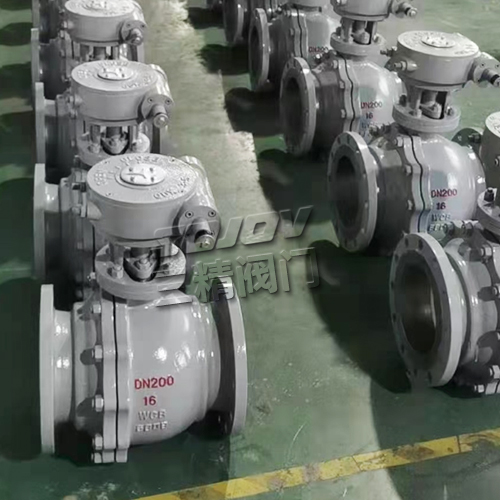

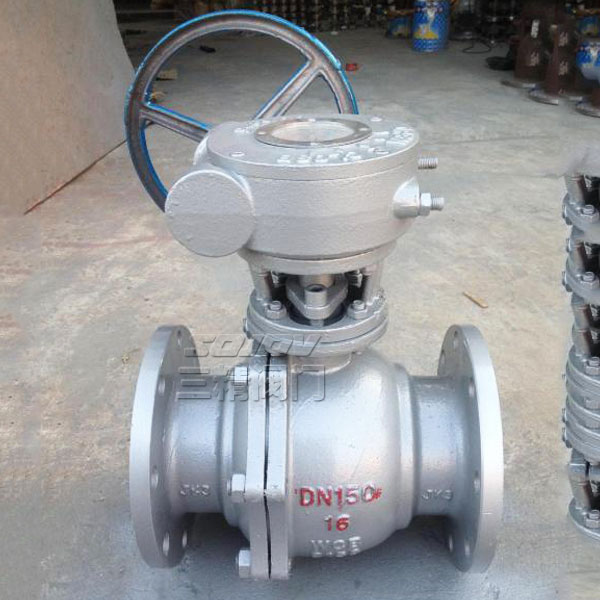

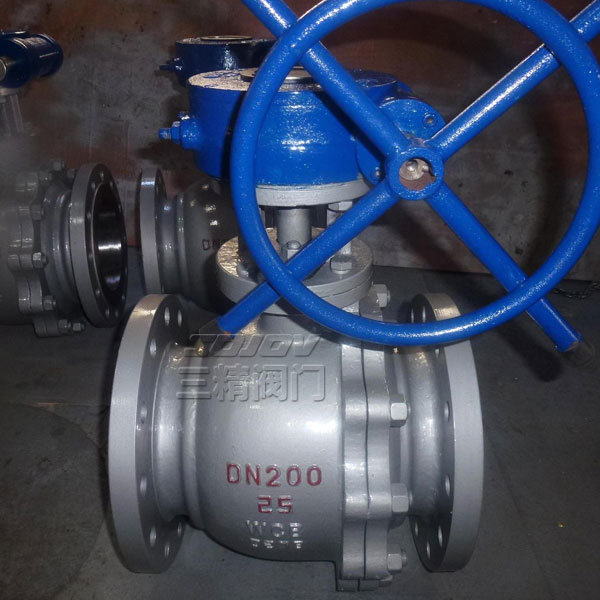

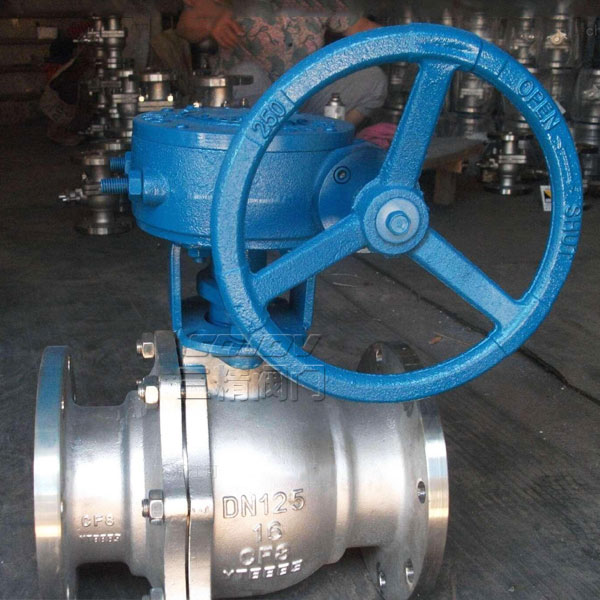

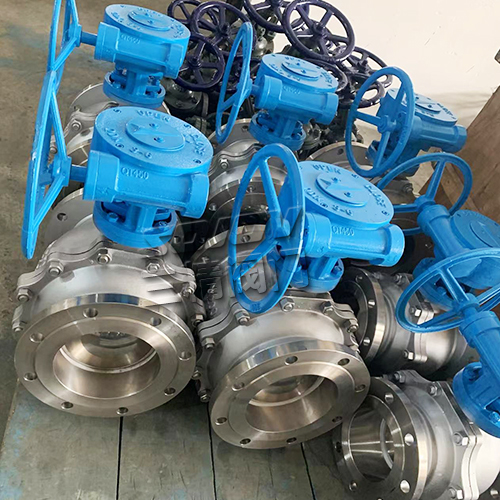

Q341F蜗轮法兰球阀 不锈钢蜗轮球阀
  • Q341F蜗轮法兰球阀 不锈钢蜗轮球阀
  • Q341F蜗轮法兰球阀 不锈钢蜗轮球阀
  • Q341F蜗轮法兰球阀 不锈钢蜗轮球阀
  • Q341F蜗轮法兰球阀 不锈钢蜗轮球阀

Q341F蜗轮法兰球阀 不锈钢蜗轮球阀

蜗轮法兰球阀是一种重要的阀类,在石油化工、长输管线等领域有广泛应用。球阀的关闭件是一个带孔的球体(或部分球),球体随阀杆转动,实现阀门的开启或关闭。

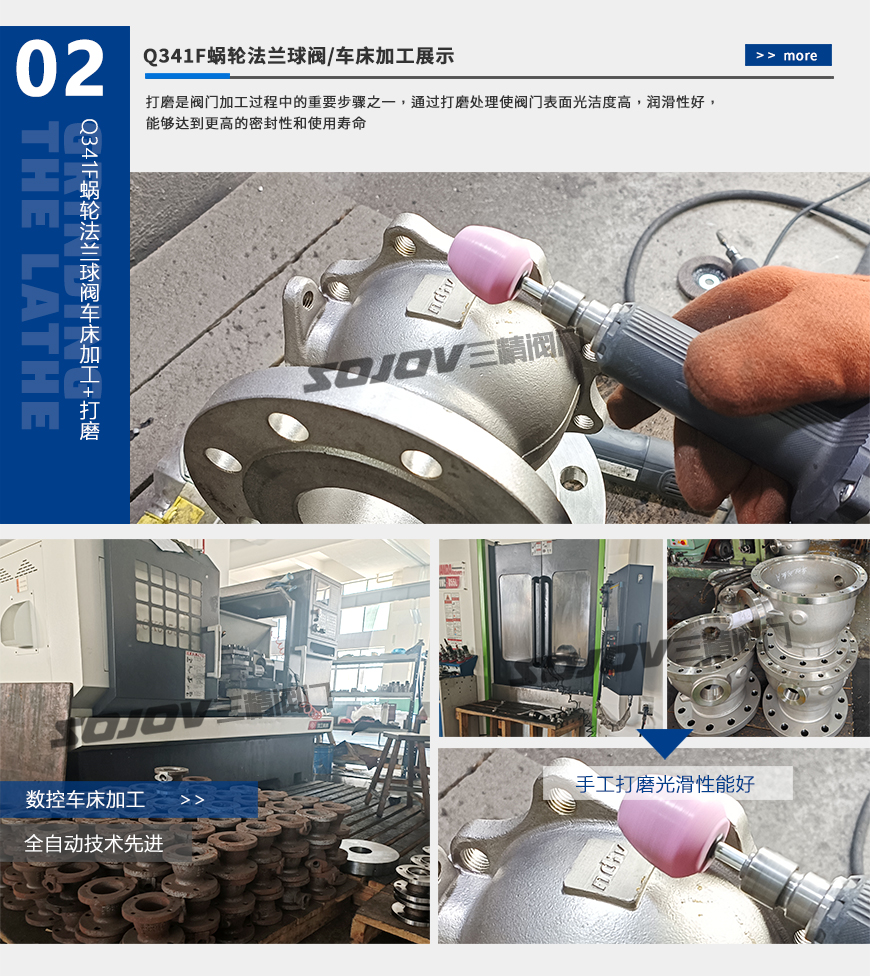

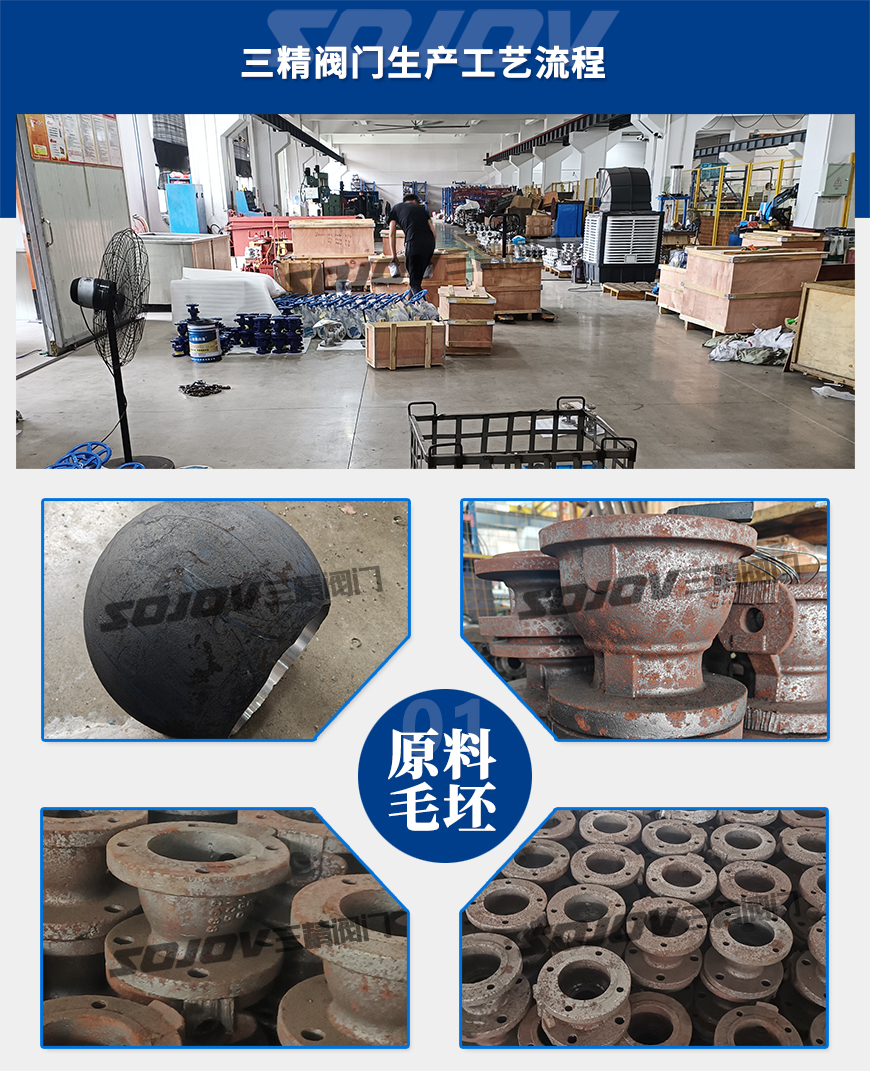

产品详情

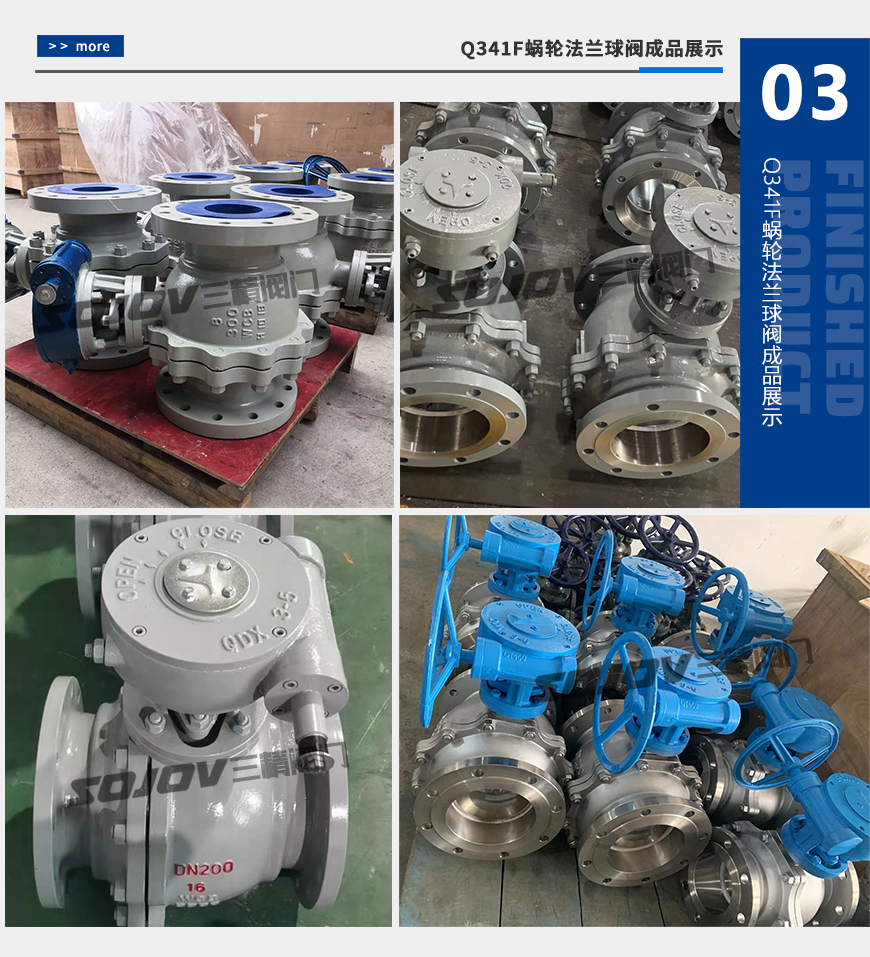

Q341F蜗轮浮动法兰球阀

蜗轮浮动法兰球阀概述

球阀是一种重要的阀类,在石油化工、长输管线等领域有广泛应用。球阀的关闭件是一个带孔的球体(或部分球),球体随阀杆转动,实现阀门的开启或关闭。在各种阀门中,球阀的流动阻力最小,全径球阀打开时,球体通道、阀体通道和连接管径相等并成一直径,介质几乎可以毫无损失的流过。球阀旋转90°即可全关全开,启闭迅速。与相同规格的闸阀、截止阀比较、球阀体积小、重量轻,便于管道安装。

蜗轮浮动法兰球阀主要零件材料

序号
NO
零件名称 材质
GB ASTM
1 阀体 WCB A2116-WCB
2 密封圈 PTFE PTFE
3 球体 1C18Ni9Ti SS304
4 螺母 35 A194-2H
5 螺柱 35CrMoA A193-B7
6 石体 WCB A216-WCB
7 垫片

柔性石墨+不锈钢

B12.10-304F/.G
8 填料 PTFE PTFE
9 填料压盖 WCB A2116-WCB
10 定位片 25 A105
11 挡圈 65Mn AISI 1066
12 手柄 K33 A47-667
Gr.32510
13 阀杆 1Cr33 A276-410
14 螺钉 35 A193-B7
15 止推垫片 PTFE PTFE

蜗轮浮动法兰球阀技术规范

设计依据 国标系列 美标系列
设计标准 GB/T12237 AP16D ANSI B16.34
法兰连接结构长度 GB/T12221 AP16D ANSI B16.10
结构长度(焊接) GB/T15188.1 AP16D ANSI B16.10
连接法兰 GB/T9113
JB/T79
Hg20592
ANSI B16.5、B16.47
对焊端 GB/T12224 ANSI B16.25
试验和检验 GB/T9092 AP16D AP1598

蜗轮浮动法兰球阀主要外形尺寸

公称通径 15 20 25 40 50 65 80 100 125 150 200
d1 13 19 25 38 64 64 76 102 127 152 203
L 108 117 127 165 191 191 203 229 356 394 457
H 59 63 75 95 142 142 152 178 252 272 342
W 130 130 160 230 400 400 400 650 1050 1050 1410
Wt(kg) 2.5 3 5 7 15 19 19 33 58 93 160


售后服务承诺

对于贵公司在三精阀门订购阀门产品,我厂在售后服务方面作如下承诺:

一、我公司对产品质量实行三包,即:包质、包换、保修;

二、合同签订后,保证保质、保量,按时交货;

三、本公司确保所提供阀门产品达到合同指标

四、对于需方的技术咨询,随时给予解答;

五、在交付设备时,本厂向需方交付以下资料:发货清单、产品合格证、产品样本、产品使用说明书、技术资料;

当接到用户反应质量问题的信函或电话后,保证24小时内作出答复最快解决问题。

订购须知

1、根据使用场所、用途,且了解有关法规、规格、标准、方针、许用认可后既可选用适合各种要求的阀

2、确认阀门的工作条件、使用规格、适用介质、对应材质、操作方式、工作压力、介质温度;

3、确定与管道相匹配的公称通径:DN(mm)、NPS( " );

4、确定与管道相连接方式:法兰式、内(外)螺纹式、焊接式、对夹式、卡箍式、卡套式等;
5、确定阀门操作的驱动方式:手动、蜗轮蜗杆传动、气动、电动、液动、电磁动、电液动等;
6、确认阀门的类型:球阀闸阀蝶阀截止阀止回阀调节阀电磁阀安全阀减压阀疏水阀针型阀角座阀隔膜阀、平衡阀、过滤器及其它特种阀;
7、确定阀门的使用形式:开关型、调节型、安全型、自动型、排放型等;
8、确定阀门壳体及内件的材料:碳钢、合金钢、不锈钢、球墨铸铁、灰铸铁、铜合金、铝合金、塑料等;
9、确定阀门的密封性能要求、密封等级或密封泄漏量;
10、确定阀门的防护涂层要求、包装要求、运输要求;
11、特殊需要的阀门还应确定:结构长度、阀门高度、外型尺寸、流阻、排放能力、流量特性、防护等级、防爆性能等参数;
12、确定阀门的安装位置及姿势。
