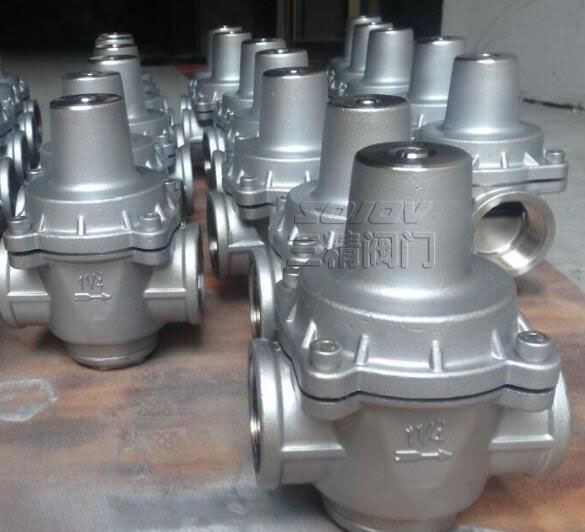

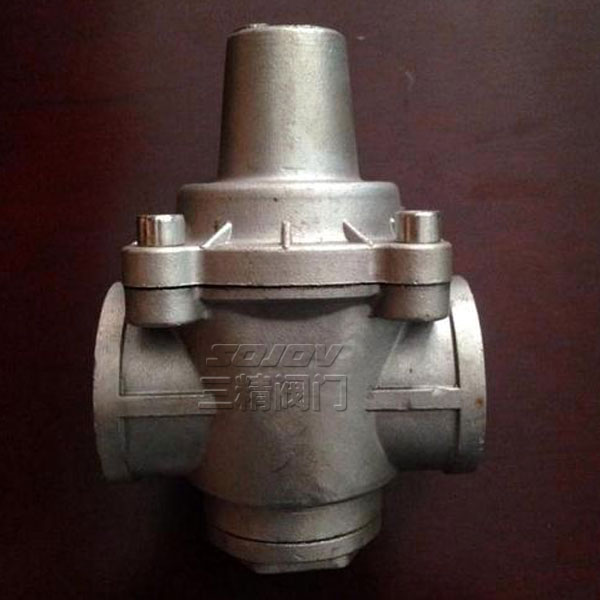

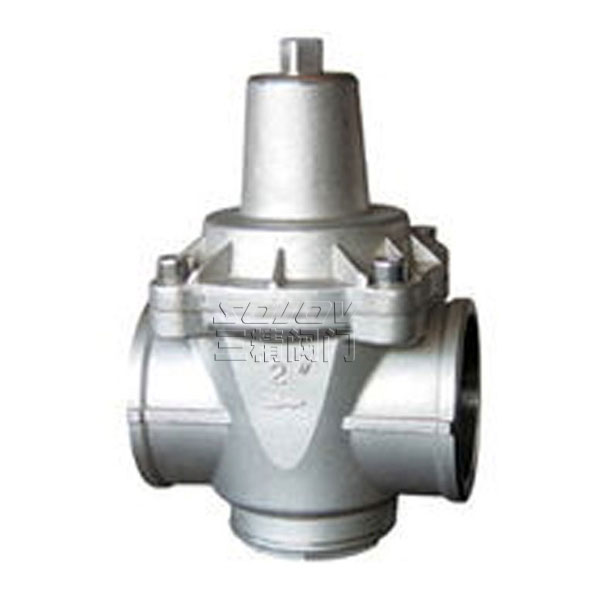

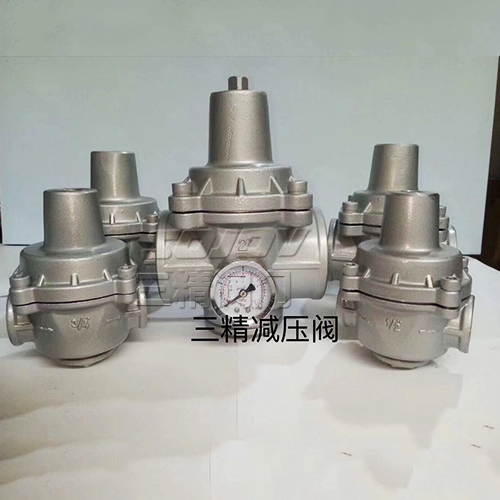

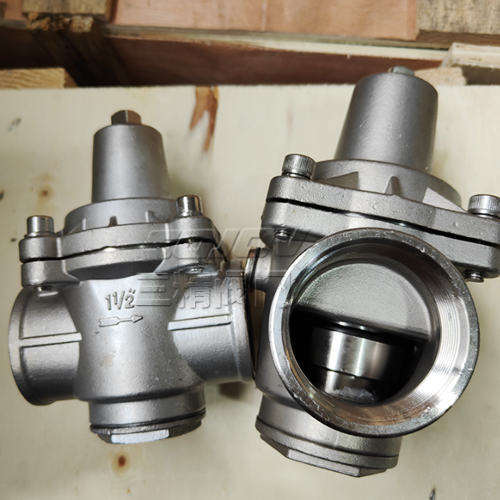

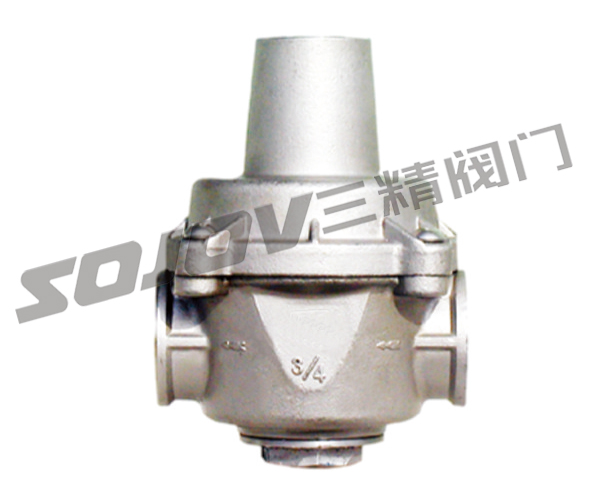

不锈钢支管式减压阀
  • 不锈钢支管式减压阀
  • 不锈钢支管式减压阀
  • 不锈钢支管式减压阀
  • 不锈钢支管式减压阀

不锈钢支管式减压阀

不锈钢支管式减压阀结构特点和用处减压阀是直接作用式薄膜弹簧减压阀,是在吸取了国外同类产品优点的基础上设计制造的。主要由膜片、磴形阀瓣、调节弹簧等零件组成。利用膜片传感下游压力变化驱动阀瓣,改变和控制阀门开度实现减压稳压功能。由调定调节弹簧压力设定出口压力值。

产品详情

不锈钢支管式减压阀概述

减压阀是直接作用式薄膜弹簧减压阀,是在吸取了国外同类产品优点的基础上设计制造的。主要由膜片、磴形阀瓣、调节弹簧等零件组成。利用膜片传感下游压力变化驱动阀瓣,改变和控制阀门开度实现减压稳压功能。由调定调节弹簧压力设定出口压力值。适当加大了膜片面积,提高了灵敏度。减压稳压平稳、灵敏。适用于高层建筑公寓楼和住宅区的支线管路以及公寓、住宅的入户支管使用。

不锈钢减压阀型号:YZ11X 不锈钢 减压阀公称通径:15MM-50MM 不锈钢 减压阀   使用压力:1.6MPA
不锈钢减压阀 连接方式:螺纹连接 不锈钢 减压阀   形式:弹簧式 不锈钢 减压阀  主要功能:起减压保护作用
不锈钢 减压阀  使用介质:水管道 不锈钢 减压阀材质:不锈钢 不锈钢减压阀标准:机械部标准或定做非标



支管式减压阀主要技术参数和性能指标


公称压力(Mpa) 1.0 1.6
壳体试验压力(Mpa)* 1.5 2.4
密封试验压力(Mpa) 1.0 1.6
最高进口压力(Mpa) 1.0 1.6
出口压力范围(Mpa) 0.05-0.55 0.05-0.8
压力特性偏差(Mpa)△P2P GB12244-1989
流量特性偏差(Mpa)△P2G GB12244-1989
渗漏量 0
工作温度 0℃-80℃

支管式减压阀主要零件材料

零件名称 零件材料
阀体 铜合金
阀盖 铜合金
阀瓣 铜合金
O型圈 丁腈橡胶
密封圈 丁腈橡胶
膜片 夹织物丁腈橡胶
调节弹簧 60Si2Mn
调节螺栓 2Cr13

支管式减压阀流量系数(Cv)

DN 15(1/2") 20(3/4") 25(1") 32(1-1/4") 40(1-1/2") 50(2")
Cv 1 2 3 5 8 14

支管式减压阀连接尺寸

DN G L H H
P2*≤0.55MPa P2*≤0.8MPa
15(1/2") G1/2" 65 75 90 35
20(3/4") G3-4" 75 85 100 35
25(1") G1" 90 3 115 46
32(1-1/4") G1-1/4" 105 130 150 55
40(1-1/2") G1-1/2" 120 155 175 65
50(2") G2" 140 175 195

减压阀调压步骤

1、关闭减压阀前的闸阀,开启减压阀后的闸阀,制造下游低压环境将调节螺钉按逆时针旋转至最上位置(相对最低出口压力),然后关闭减压阀后闸阀

2、慢慢开启减压阀前的闸阀至全开;

3、顺时针慢慢旋转调节螺钉,将出口压力调至所需要的压力(以阀后表压为准);调整好后,将锁紧

4、螺母锁紧打开减压阀后闸阀

5、如在调整时出口压力高于设定压力,须从第一步开始重新调整,即只能从低压向高压调。

减压阀订货注意事项:

减压阀选型时应提供口径,使用介质,阀前压力,阀后压力,阀后设定压力,最大流量/每小时,确定阀门尺寸,连接方式,标准,最大行程,开启行程,流量调节比,压力波动(精度)压力,温度对应比,最大耐温,阀体材质,压力等,内泄漏率,内部阀体结构,工作原理,安装说明等相关技术资料.当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的 三精阀门 公司专家为您审核把关.感谢您访问我们的网站


相关减压阀系列
 蒸汽减压阀 高灵敏度减压阀 内螺纹高灵敏度减压阀 大流量蒸汽减压阀 水用减压阀
内螺纹蒸汽减压阀 200P黄铜减压阀 YZ11X黄铜减压阀 25P蒸汽减压阀 Y45Y杠杆式减压阀
固定比例式减压阀 煤矿专用减压阀 波纹管减压阀 气体减压阀 不锈钢支管式减压阀

三精阀门售后服务承诺

对于贵公司在三精阀门订购阀门产品,我厂在售后服务方面作如下承诺:

一、我公司对产品质量实行三包,即:包质、包换、保修;

二、合同签订后,保证保质、保量,按时交货;

三、本公司确保所提供阀门产品达到合同指标

四、对于需方的技术咨询,随时给予解答;

五、在交付设备时,本厂向需方交付以下资料:发货清单、产品合格证、产品样本、产品使用说明书、技术资料;

当接到用户反应质量问题的信函或电话后,保证24小时内作出答复最快解决问题。
