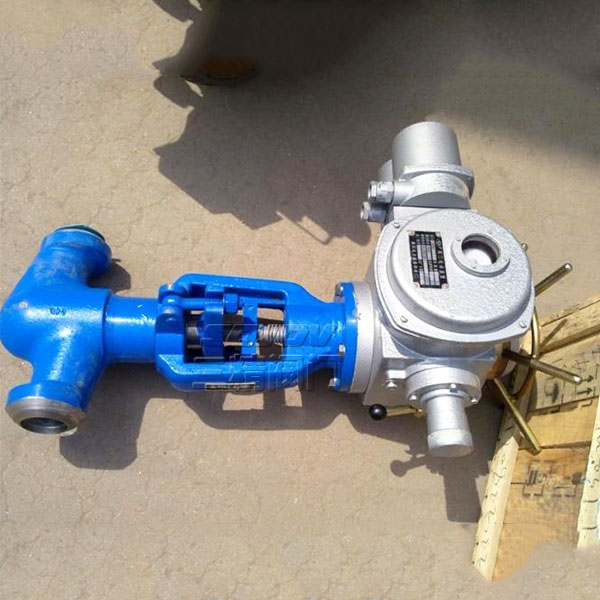

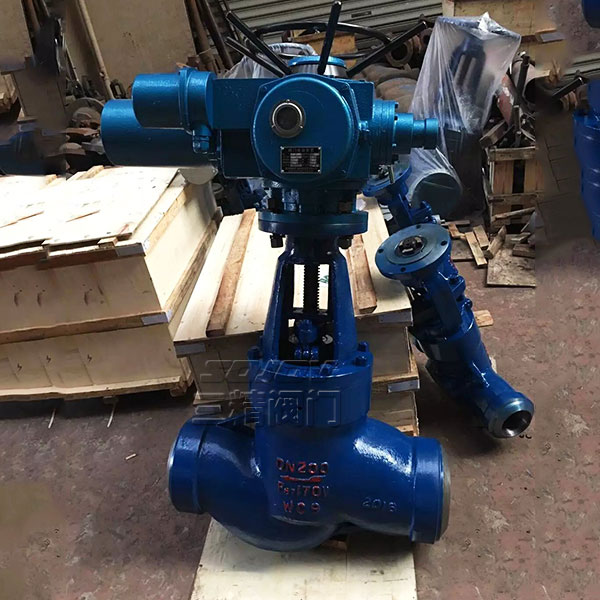

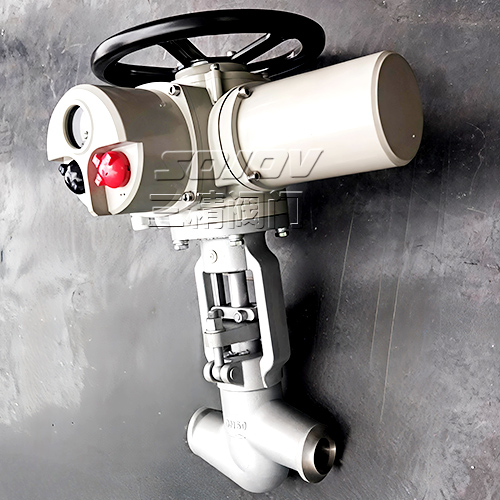

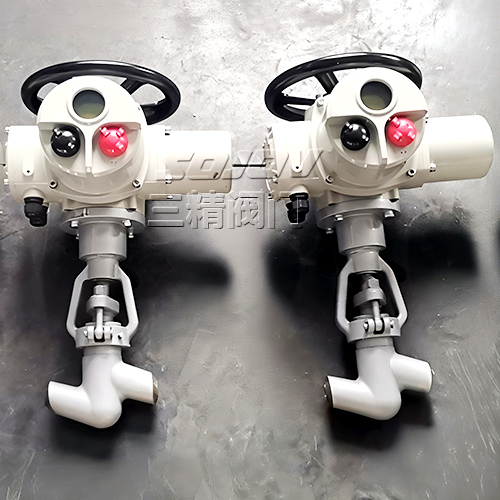

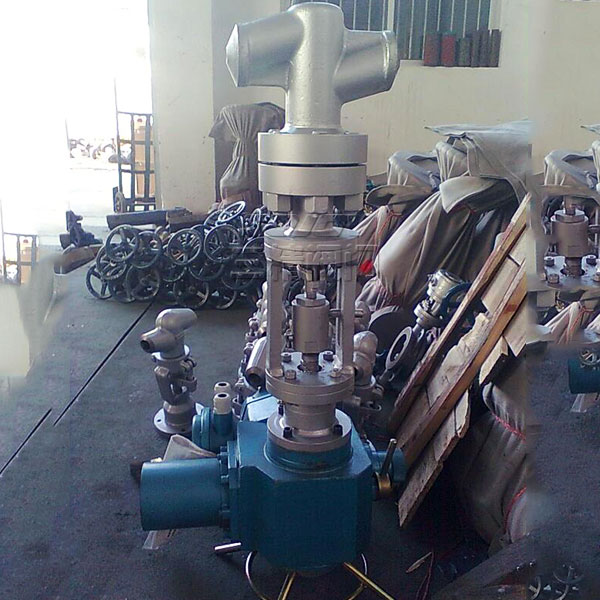

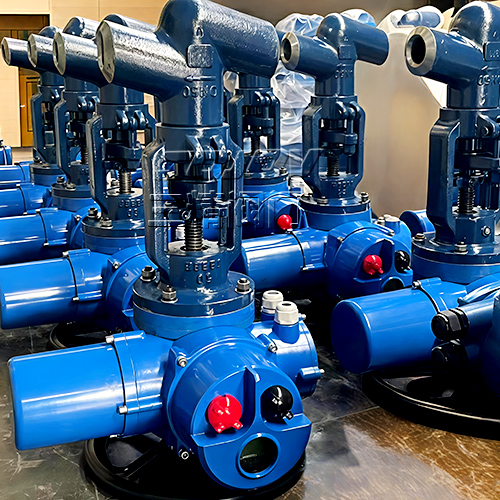

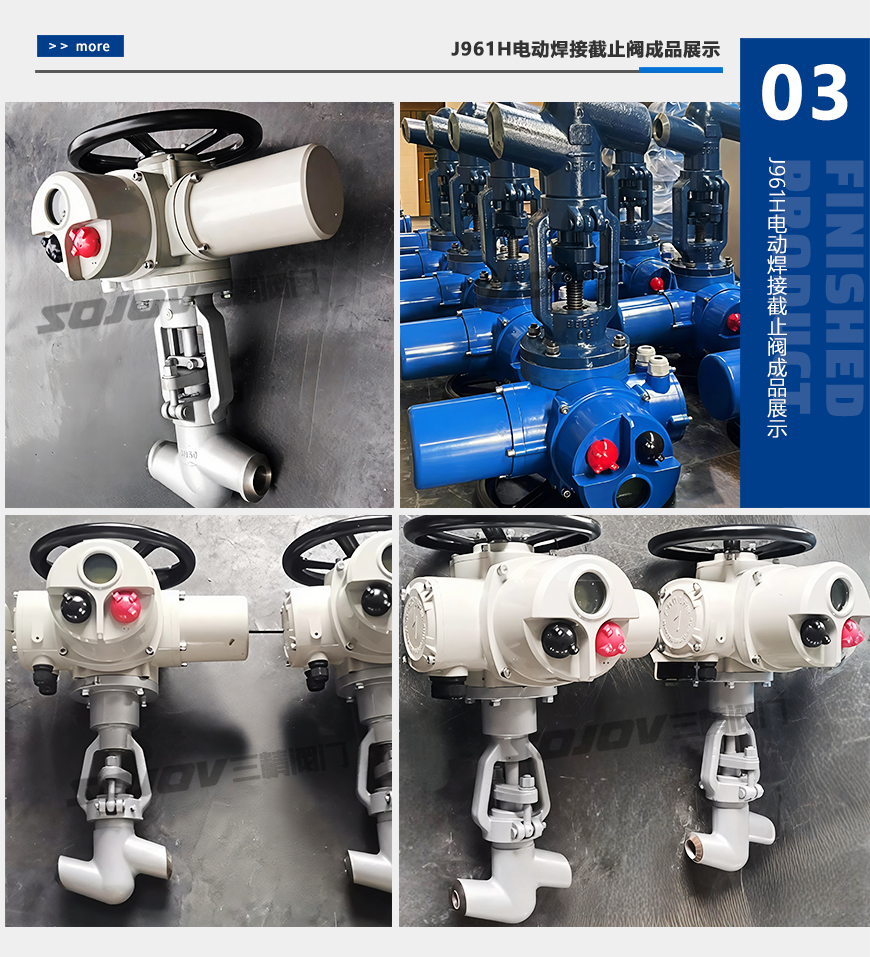

J961H电动焊接截止阀
  • J961H电动焊接截止阀
  • J961H电动焊接截止阀
  • J961H电动焊接截止阀
  • J961H电动焊接截止阀

J961H电动焊接截止阀

品牌:三精阀门

阀门型号:J961H,J961W,J961Y

通径规格:DN10~DN100

结构形式:直通

阀体材质:铸钢、不锈钢、铬钼钢、铬钼钒钢

公称压力:PN160、PN250、PN320

适用温度:-29℃-550℃

应用范围:水、石油、蒸汽、强氧化性介质等

产品特点:耐磨、耐高温高压,抗擦伤性能好、使用寿命长



产品详情

电动焊接截止阀概述

电动焊接截止阀J961H/Y(电站截止阀)与管路连接采用焊接式结构,适用于水、蒸油品管路上,具有耐高温、耐高压的特点,主要由焊接截止阀与电动执行机构组成,通过接受380VAC的电压即可实现远程开关操作。电动焊接截止阀适用于公称压力PN20~32MPa及P54/100V-P57/170V,工作温度≤540℃(其中P57/170V工作温度为570℃)的石油、化工、水力、火力电站各种系统的管路中,做开关切断或接通管路介质使用。具有密封面不易磨损、擦伤、密封性能好、寿命长,结构紧凑、启闭性好、高度小、维修方便。

电动焊接截止阀性能优点

1、阀门中腔采用压力自紧式密封结构,密封性能越好。支管两端为焊接结构。焊接坡口可按标准或用户要求配接。

2、阀瓣、阀座的密封面采用司太立钴基硬质合金堆焊而成,耐磨、耐高温,抗擦伤性能好、使用寿命长。

3、高压焊接式电站截止阀阀杆经调质和表面氮化处理,有良好的搞腐蚀性和抗擦伤性。

4、J961H/Y电动截止阀阀盖填料函深度合理,填料加缓蚀剂,密封可靠。

电动焊接截止阀设计标准

设计与制造:JB/T3595  DL/T531

结构长度:JB2766  GB/T15188.1

压力-温度:JB/T3595

试验-检验:JB/T9092


电动焊接截止阀结构原理

对焊式电动截止阀一旦处于开启状态,它的阀座和阀瓣密封面之间就不再有接触,因而它的密封面机械磨损较小,由于大部分截止阀的阀座和阀瓣比较容易修理,或更换密封元件时无需把整个阀门从管线上拆下来,所以这对于阀门和管线焊接成一体的场合是很适用的。介质通过此类阀门时的流动方向发生了变化,因此电站截止阀的流动阻力较高于其它阀门。

电动焊接截止阀技术参数

公称通径 DN10~DN100
公称压力 16.0 25.0 32.0 (Mpa)
连接方式 对焊式、承插焊
控制方式 电动控制
阀体材质 铸钢、不锈钢、铬钼钢、铬钼钒钢
填料 增强柔性石墨
温度范围 -29℃-550℃
适用介质 水、石油、蒸汽、强氧化性介质等
