保温Y型过滤器
  • 保温Y型过滤器
  • 保温Y型过滤器
  • 保温Y型过滤器
  • 保温Y型过滤器

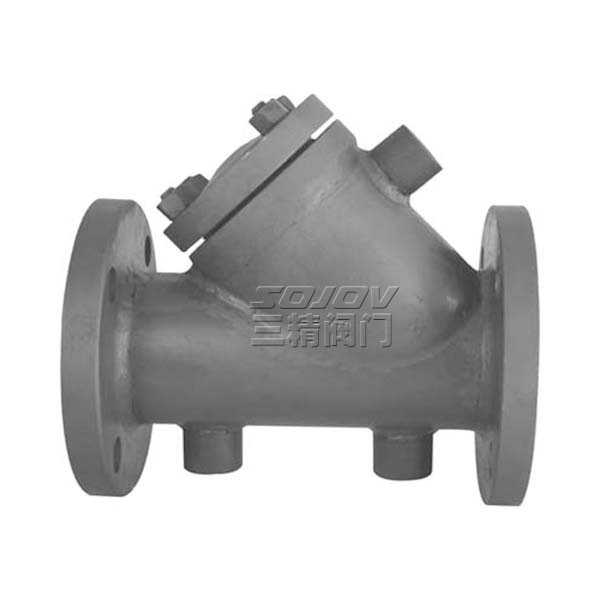

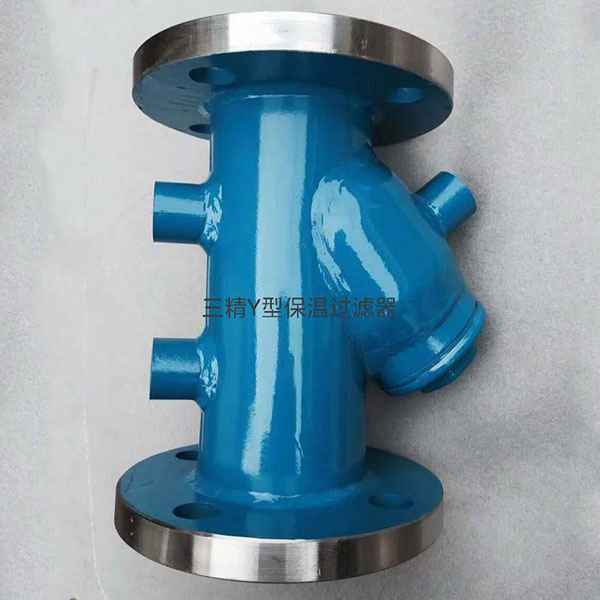

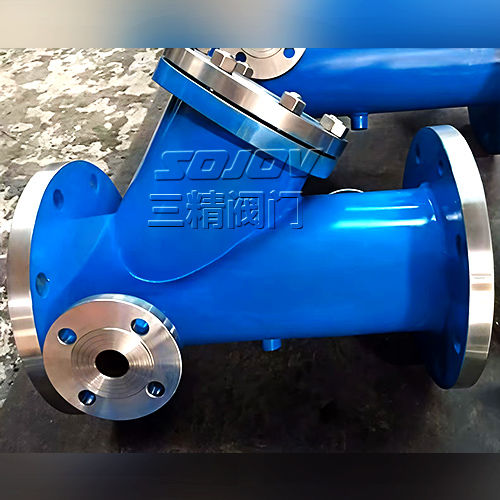

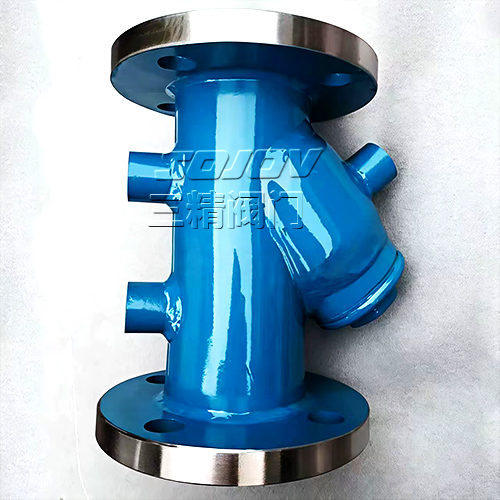

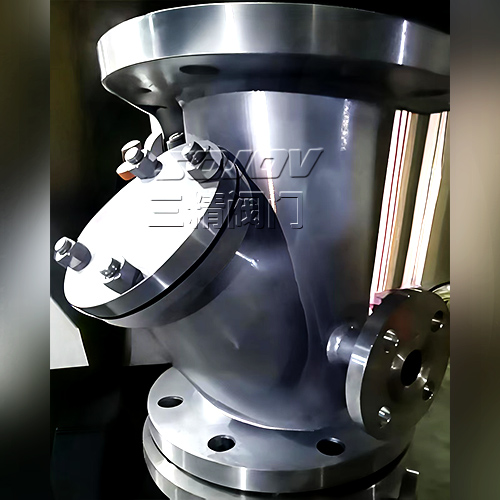

保温Y型过滤器

BSG41H保温Y型过滤器具有结构简单、阻力小、排污方便等特点。一般用水滤网采用18-30目/英寸,如用户有特殊要求过滤网可定制

产品详情

保温Y型过滤器主要尺寸表

Y型保温过滤器用于水、油、气管道和各种设备上不可缺少的一种保温装置,通常装在减压阀、泄压阀、定水位阀或其它设备的进口端,用来清除介质中的杂技,以保护阀门及设备的正常使用。该过滤器具有结构简单、阻力小、排污方便等特点。一般用水滤网采用18-30目/英寸,如用户有特殊要求过滤网可定制。

保温Y型过滤器主要技术参数

型号

连接形式

公称压力MPa

试验压力MPa

工作压力MPa

壳体材料

过滤网材料

使用介质

BY41H-10

法兰

1.0

1.1

1.0

灰铸铁

1.1

水、油和气等

BY41H-16

法兰

1.6

1.76

1.6

球墨铸铁

1.76

BY41H-26

法兰

2.5

2.75

2.5

碳钢

2.78

保温Y型过滤器主要外形尺寸

(法兰尺寸按JB78PN1.0MPa PN1.6MPa PN2.5MPa的规定)

口径

40

50

65

80

100

125

150

200

250

300

350

400

450

BY14H

L

200

220

260

280

320

350

380

495

595

640

700

800

850

H

100

130

165

195

230

300

335

420

500

580

640

700

790

保温Y型过滤器主要技术参数

口径DN

外径DN

螺栓孔中心圆直径

连接凸出部份直径D2

连接凸出部份高度f

法兰厚度b

螺栓孔径和数量Z-Φd

PN=0.1MPa  PN=0.25MPa  PN=0.6MPa

32

120

90

70

2

16

4-14

40

130

100

80

3

16

4-14

50

140

110

90

3

16

4-14

65

160

130

110

3

16

4-14

80

185

150

125

3

18

4-18

100

205

170

145

3

18

4-18

125

235

200

175

3

20

8-18

150

260

225

200

3

20

8-18

200

315

280

255

3

22

8-18

225

340

305

280

3

22

8-18

250

370

335

310

3

24

12-18

300

435

395

362

4

24

12-23

350

485

445

412

4

26

16-23

400

535

495

462

4

28

16-23

450

590

550

518

4

28

16-23

500

640

600

567

4

30

20-25

600

755

705

560

5

30

24-25

700

860

810

775

5

30

24-30

800

975

920

880

5

30

24-30

900

1075

1020

980

5

30

28-30

1000

1175

1120

1080

5

30

28-30

1200

1375

1320

1280

5

30

32-30

PN=0.1MPa

25

115

85

65

2

16

4-14

32

135

100

78

2

18

4-18

40

145

110

85

3

18

4-18

50

160

125

100

3

20

4-18

65

180

145

120

3

20

4-18

80

195

160

135

3

22

4-18

100

215

180

155

3

22

8-18

125

245

210

185

3

24

8-18

150

280

240

210

3

24

8-23

175

310

270

240

3

26

8-23

200

335

295

265

3

26

8-23

225

365

325

295

3

26

8-23

PN=1.0MPa

250

390

350

320

3

28

12-23

300

440

400

368

4

28

12-23

350

500

460

428

4

30

16-23

400

565

515

482

4

32

16-25

450

615

565

532

4

32

20-25

500

570

620

585

4

34

20-25

600

780

725

685

5

36

20-360

700

895

840

800

5

40

24-30

800

1010

950

905

5

44

24-34

900

1110

1050

1005

5

46

28-34

1000

1220

1160

1115

5

50

28-34

1200

1450

1380

1325

5

56

32-41

1400

1675

1590

1525

5

62

26-48

PN=1.6MPa

15

95

65

45

2

14

4-14

20

105

75

55

2

16

4-14

25

115

85

65

2

16

4-14

32

135

100

78

2

18

34-18


保温阀门结构简介

保温阀门是在阀体焊装一层金属夹套,通过对金属夹套内注入蒸汽、导热油、冷却水、冷气等,使阀体的介质在常温、升温、降温等条件下,达到所需要的温度,起到保温或保冷的作用。保温阀门是用在常温下会凝固的高粘度、蒸汽或其它保温、保冷介质,确保阀内介质能够正常工作。

保温阀门作用原理

保温阀门具有良好的保温保冷特性,且阀门的通径与管径一致,同时又能有效降低管路中介质热量损失。具有良好的保温保冷特性,同时又能有效降低管路中介质热量损失。保温阀门在石油、化工、冶金、制药等各类系统中得到较多应用,有效降低管路中介质热量的损失,防止介质结晶、凝固等相象的出现。保温阀门的作用是在温度高或低的情况下通过阀门时,保温阀门内的物质对介质产生保温效果,使介质不会凝结或粘在阀体内部,让阀门的启闭能正常运作。

保温阀门分类

三精阀门产品符合GB、DIN、ANSI等国际标准。保温阀门还分为:保温球阀、保温闸阀、保温蝶阀、保温放料阀、保温截止阀、保温止回阀、保温过滤器。保温阀门等。产品使用范围广、适合大小口径、品种齐全。由于保温阀门的品种繁多,详细的结构原理可质询本公司的技术工程师。

保温阀门标准

闸阀:设计与制造【GB12234】

旋塞阀:设计制造标准【GB/T 22130】

截止阀:设计制造标准【GB/T 12234】

球阀:设计制造标准【GB/T12224、ASME B 16.34】
