PQ640F气动偏心半球阀
  • PQ640F气动偏心半球阀
  • PQ640F气动偏心半球阀
  • PQ640F气动偏心半球阀
  • PQ640F气动偏心半球阀

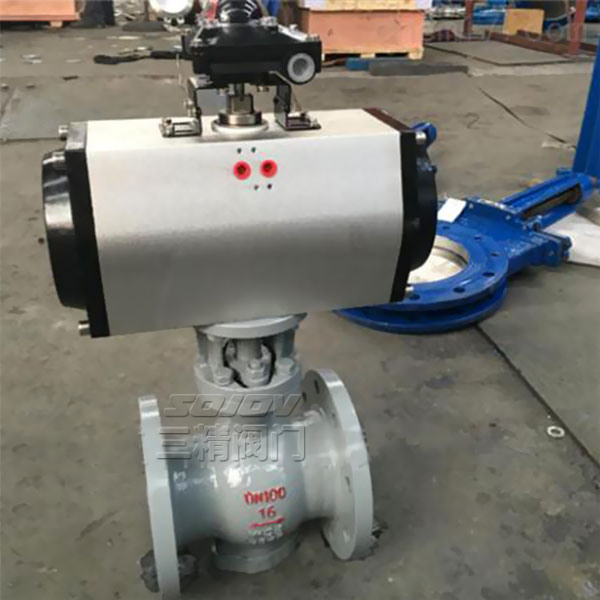

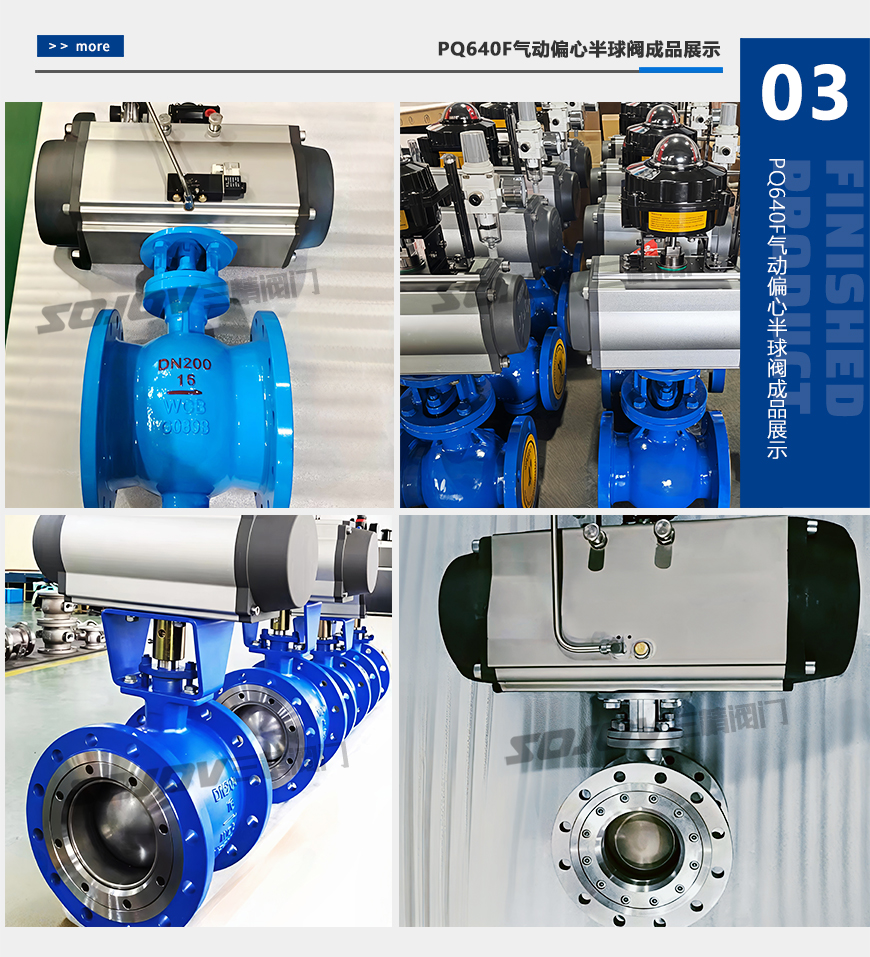

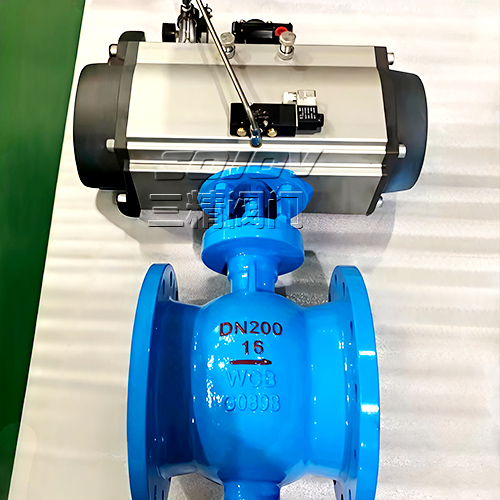

PQ640F气动偏心半球阀

品牌:三精阀门

阀门型号:PQ640F,PQ640H

通径规格:DN25~DN300

结构形式:偏心旋转球芯

阀体材质:碳钢WCB、不锈钢304、不锈钢316

公称压力:PN10、PN16、PN25、PN40

适用温度:-20℃~450℃

应用范围:蒸汽、水、油品、气体、腐蚀性介质

产品特点:高性能、长寿命、启闭力矩小、V型切口具有切削功能



产品详情

气动偏心半球阀简介

PQ640H气动偏心半球阀具有开关无摩擦,密封不易磨损,启闭力矩小等特点,利用半球体围绕偏心轴心旋转来控制管路介质,在开关过程中,球体与阀座密封面之间不会产生摩擦,减少了密封件的磨损,大大提高了使用寿命。由于气动偏心半球阀的结构原理与三偏心蝶阀的运作形式极为相似,顾有人称偏心半球阀是一种球形阀瓣的蝶阀。

气动偏心半球阀特点

1、PQ640H气动偏心球阀的球体和阀座完全脱离,消除了密封圈的磨损,克服了传统球体阀座与球体密封面始终磨损的问题,非金属弹性材料被嵌入金属座中,阀座金属面受到良好的保护。

2、气动偏心球阀的V型切口具有切削功能,在关闭时能将介质中的杂物(树枝、纺织袋等)切断,保证阀门正常启闭。

3、阀门的半球用双金属,母材上堆焊不同的合金,阀座也作相应堆焊经特殊的处理,密封面组合成防腐、耐磨、高强度等各种类型,满足不同场合需求。

4、气动偏心旋转阀特别适用于泥浆和含有纤维介质,以及含有微小固体悬浮物的介质,广泛应用于石油、化工、造纸、污水处理等管道中做开关切断或流量调节。

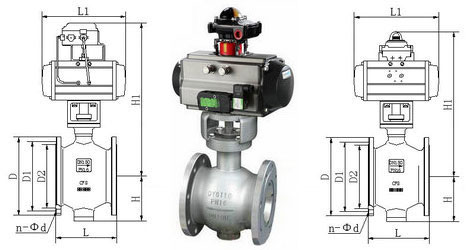

气动偏心半球阀技术参数

公称通径 DN25~DN300(MM)
公称压力 PN1.0、1.6、2.5、6.4MPa
连接形式 对夹式、法兰连接
结构形式 直通偏心球形阀
驱动形式 压缩空气4-7bar(可带手动装置)
阀体材质 碳钢WCB、不锈钢304、不锈钢316、316L
泄露量Q 软密封VI级、硬密封IV级
可调范围 全腔型(100:1)、60%腔型(60:1)、40%腔型(40:1)
流量特性 近似等百分比
控制方式 开关型(开关两位切断),调节型(定位器4-20mA模拟信号)
作用形式 单作用(弹簧复位)常开式,常闭式;双作用(无复位)气开气关

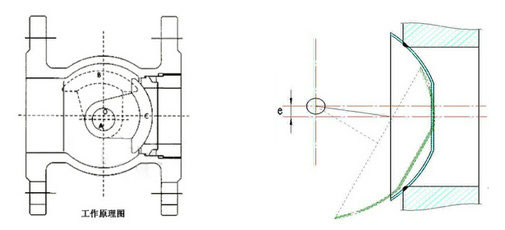

气动偏心半球阀原理说明

气动偏心半球阀半球体中线与阀杆中线偏置尺寸,与阀座中线偏置尺寸,全开时球体与阀座完全脱开,并有一定的间隙,回转半径分为长半径和短半径,在长半径转动轨迹的切线会与阀座密封面形成一个θ角,在阀门启闭时,半球相对阀座面有一个渐出脱离和渐入挤压的作用,从而降低了启闭时阀座与半球之间的机械磨损和擦伤,提高了使用寿命。
