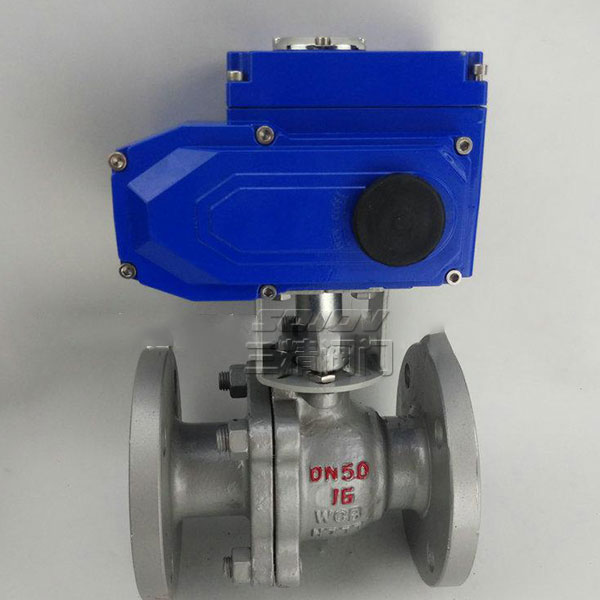

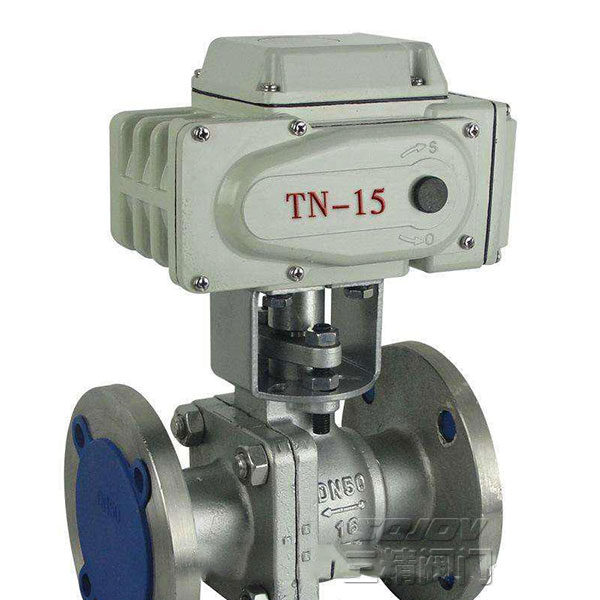

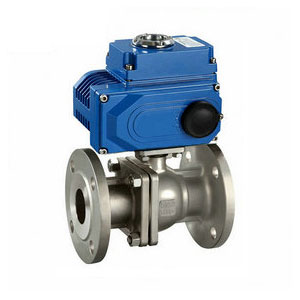

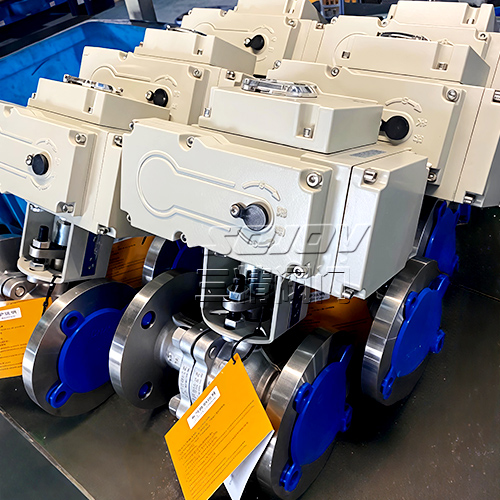

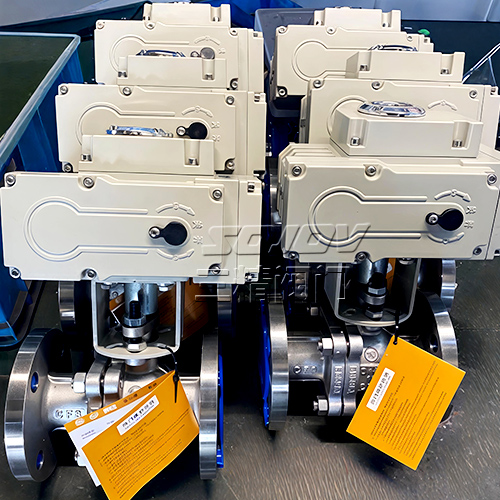

Q941F电动法兰球阀
  • Q941F电动法兰球阀
  • Q941F电动法兰球阀
  • Q941F电动法兰球阀
  • Q941F电动法兰球阀

Q941F电动法兰球阀

品牌:三精阀门

阀门型号:Q941F,Q941H

通径规格:DN15~DN300

结构形式:浮动直通式

阀体材质:铸钢WCB、不锈钢304、不锈钢316

公称压力:PN16、PN25、PN40、PN64

适用温度:-40℃~450℃

应用范围:石油、长输管线、化工、造纸、制药、水利、电力、市政

产品特点:紧密可靠,体积小,密封效果好,开闭迅速,流通能力大

产品详情

Q941F电动法兰球阀概述

Q941F电动法兰球阀是由法兰式球阀装配上电动执行器组成,依靠电源驱动来操作阀门的启闭与介质大小的调节,根据密封结构可分为软密封和金属硬密封,以适用于不同的工况及介质当中。由于电动法兰球阀的启闭件是一个带孔的圆形球体,阀门打开时,阀体的通道与管道相等形成一个大直径,可以让介质毫无损失的从通口流过,顾特别适用于介质是粘稠、含颗粒、纤维性质的场合,广泛应用于石油、化工、冶金、轻工、造纸、电站、制冷等工作领域。

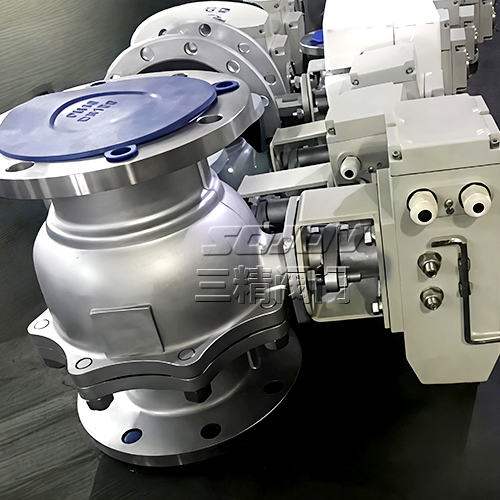

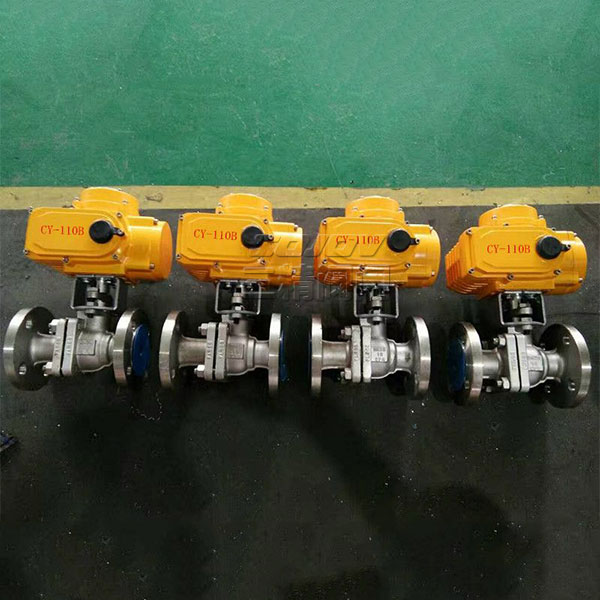

Q941F电动法兰球阀

Q941F电动法兰球阀优点

1、可适用于两位关断控制的场合,亦可对介质流量压力温度等各项参数进行百分比调节。

2、根据工况需要选用防爆型,或装配上手动手轮装置,实现手动开关阀门的功能。

3、电动法兰球阀流阻力超小、流通能力大、装卸维护方便、密封性能极佳,适用于多种工况。

4、Q941H电动球阀体积小、重量轻、推力大、伺服放大器内装、操作方便、可靠性高。

5、电动法兰球阀流向可任意,可调范围广,能用于高压和大口径场合,控制高粘度,带有纤维和细颗粒的介质。

6、电动执行机构内置伺服系统,无须另配伺服放大器,输入输出信号4-20mA及AC380V电源即可控制运转。具有连线简单、结构紧凑、动作稳定等优点。

Q941F电动法兰球阀技术参数

公称通径 DN15~DN300(mm)
公称压力 PN1.6、2.5、4.0、6.4MPa
连接形式 法兰式连接
密封形式 软密封(常温),金属硬密封(高温)
电源电压 AC220V、AC380V(其他定制DC24等)
动作范围 0~90°
阀芯形式 "O"型球形阀芯
阀体材质 碳钢、不锈钢304、316
阀体结构 两段式结构(二片式)
使用介质 水、油品、气体、腐蚀性介质等
控制方式 开关模式(开关两位控制)、智能调节型(4~20mA模拟量信号控制)

Q941F电动法兰球阀执行机构

输出力矩 50N·M~2000N·M
动作时间 15秒-60秒(可定制)
环境温度 -25~+70℃
输出信号 4-20mA模拟量信号
执行机构 可选防爆型,可带手动装置
可调范围 250:1(DN15-80);350:1(DN10-300)
