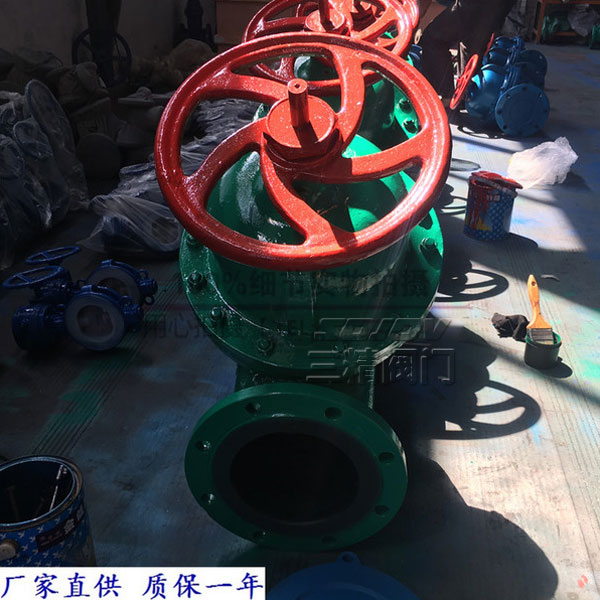

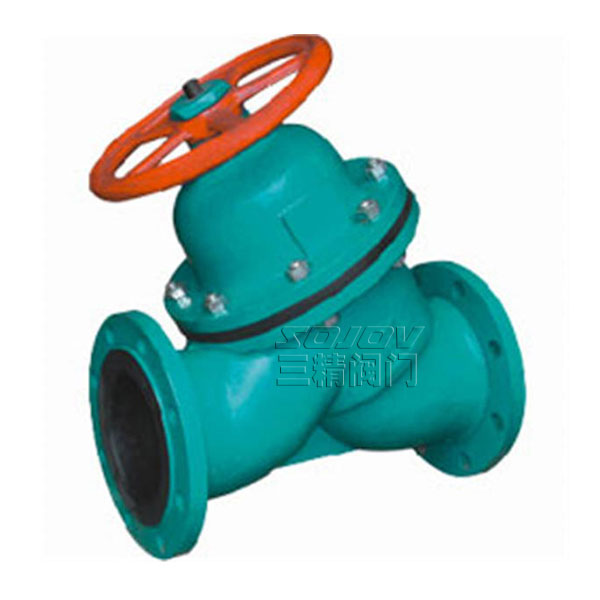

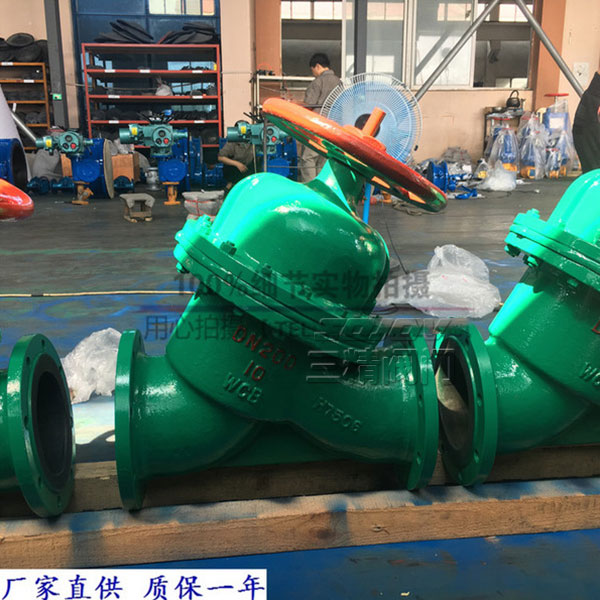

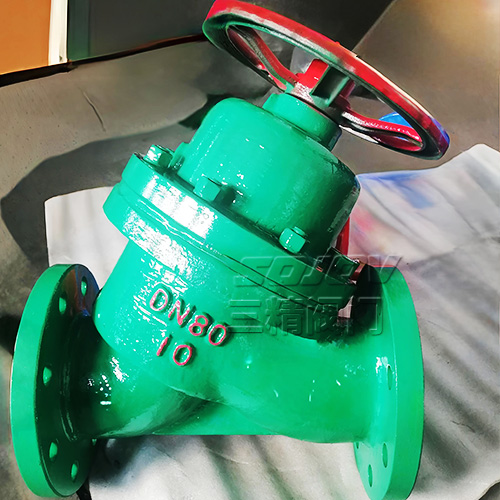

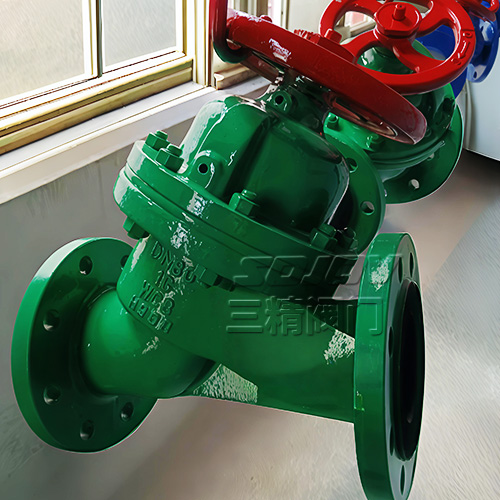

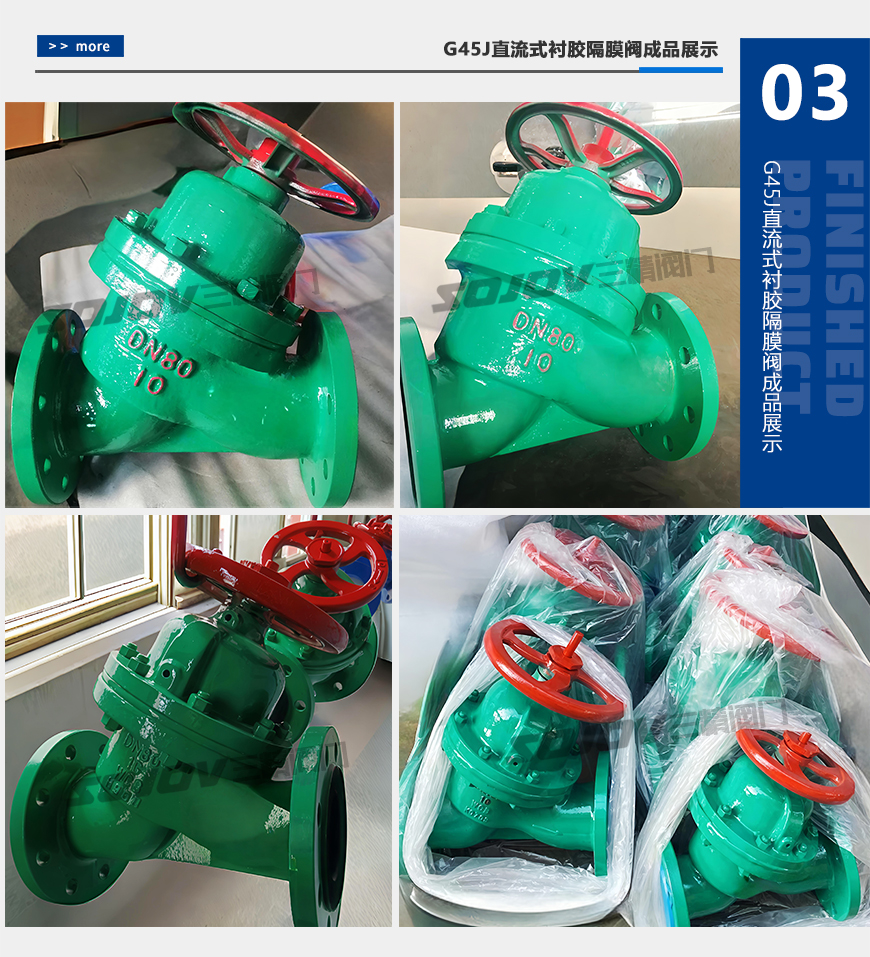

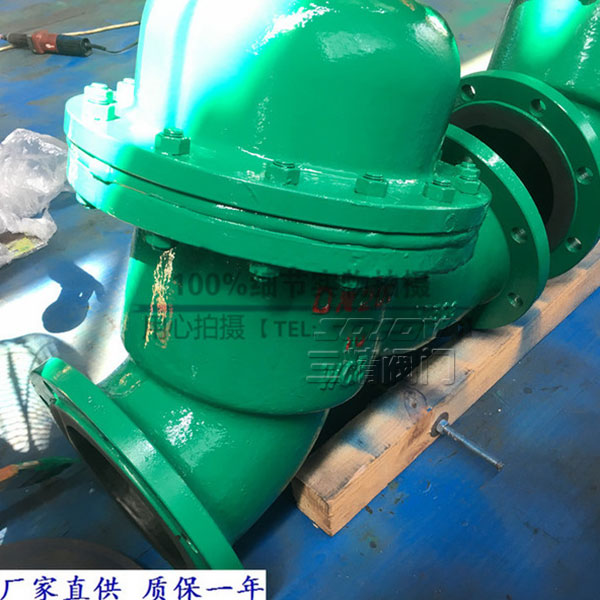

G45J直流式衬胶隔膜阀
  • G45J直流式衬胶隔膜阀
  • G45J直流式衬胶隔膜阀
  • G45J直流式衬胶隔膜阀
  • G45J直流式衬胶隔膜阀

G45J直流式衬胶隔膜阀

隔膜阀(diaphragmvalve)是一种特殊形式的截断阀,出现于20世纪20年代。它的启闭件是一块用软质材料制成的隔膜,把阀体内腔与阀盖内腔及驱动部件隔开,故称隔膜阀。

产品详情

直流式衬胶隔膜阀用途:

直流式衬胶隔膜阀专用于控制非腐蚀性或一般腐蚀性介质,阀体内腔表面无衬里或覆有可供选择的各种橡胶,适用于不同工作温度和流体管路。适用温度:≤85℃、≤100℃、 ≤120℃(按照衬里和隔膜材料)压力等级:PN0.6、1.0、1.6

直流式衬胶隔膜阀 材料:

阀体:铸铁、球墨铸铁、碳钢、不锈钢    阀盖:铸铁、球墨铸铁、碳钢、不锈钢   衬里:无衬里、橡胶   隔膜:橡胶   阀瓣:铸铁、碳钢    阀杆:碳钢、不锈钢手轮:铸铁

直流式衬胶隔膜阀测试:

衬里层:电火花检测   试验与检验按GB/T13297标准   公称压力:PN(Mpa)  阀体:PN×1.5  密封:PN×1.1

直流式衬胶隔膜阀 结构特点:

隔膜阀是一种特殊形式的截止阀;

1、弹性密封的开闭件,确保没有内漏;

2、流线型的流道,使得压力损失小;

3、没有填料函,因此没有外漏;

4、阀体与盖被中间隔膜隔开,使得隔膜上方的阀盖,阀杆零件不受介质侵蚀;

5、隔膜可更换,维护费用低;

6、衬里材料的多样性,可适用于各种介质,并具有良好的耐腐蚀性。

直流式衬胶隔膜阀主要尺寸及重量:

DN
mm

公称压力
MPa

工作压力
MPa

L
(mm)

D
(mm)

D1
(mm)

n-φd
(mm)

F
(mm)

H1
(mm)

H2
(mm)

D0
(mm)

质量

25

0.6

0.6

145

115

85

4-14

2

178

190

120

-

32

160

140

100

4-18

2

196

217

140

-

40

180

150

110

4-18

3

196

217

140

14

50

210

165

125

4-18

3

219

240

200

20

65

250

185

145

4-18

3

264

272

200

29

80

300

200

160

4-18

3

285

315

280

42

100

350

220

180

8-18

3

352

383

320

61

125

400

250

210

8-18

3

470

515

320

79.5

150

0.4

460

285

240

8-22

3

508

554

400

150

200

570

340

295

8-22

4

602

660

500

236.5

250

680

395

350

12-22

4

708

786

500

-

300

790

445

400

12-22

4



三精阀门公司订货须知:

一、①直流式衬胶隔膜阀产品名称与型号②直流式衬胶隔膜阀口径③直流式衬胶隔膜阀是否带附件以便我们的为您正确选型④直流式衬胶隔膜阀的使用压力⑤直流式衬胶隔膜阀的使用介质的温度。

二、若已经由设计单位选定三精阀门公司的直流式衬胶隔膜阀 型号,请按直流式衬胶隔膜阀型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的三精阀门公司专家为您审核把关。感谢您访问我们的网站【http://www.cnsjv.com三精阀门公司】如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
