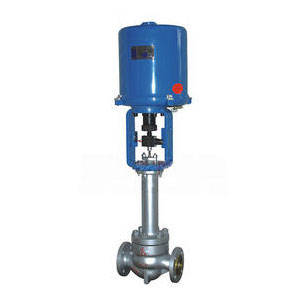

电动波纹管调节阀
品牌：三精阀门
阀门型号：ZDSBWG
通径规格：DN25～DN300mm
结构形式：直通铸造球型阀
阀体材质：铸钢(WCB)、不锈钢(304、316、316L)
公称压力：PN16、PN40、PN64
适用温度：波纹管密封型-40～+350℃
应用范围：气体、导热油、高真空系统的场合
产品特点：双重密封，结构紧凑，安全可靠性更好
产品详情

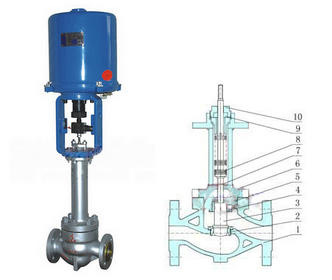

电动波纹管调节阀概述
电动波纹管密封调节阀采用波纹管作为阀杆密封元件，可使阀杆部位无泄漏，以防止放射性物质或贵重物质外漏，或保持高真空。常用于对阀杆密封要求严格的场合，如用于高真空的场合和核工业中。
电动波纹管调节阀特点
电动波纹管调节阀上阀盖采用波管纹密封结构，可彻底消除工艺介质从阀杆运动间隙向外泄漏的可能性，这是波纹管密封阀的显著特点之一。由于波纹管元件本身变形性和卓著的抗老化性，这种调节阀完全克服了填料密封阀，通常存在的填料老化和温差敏感等弱点。其次，采用波纹管一填料双重密封结构，安全可靠性更好，因此，它在剧毒，强腐蚀性，放射性等稀有特殊介质，自动控制系统中得到广泛应用。
电动波纹管调节阀参数
| 阀体 | |||
| 形 式 | 直通铸造球型阀 | ||
| 公称通径 | 25、32、40、50、65、80、100、125、150、200、250、300mm | ||
| 公称压力 | PN16、40、64bar | ||
| 法兰标准 | GB/T9113、 JB/T79等 | ||
| 材 料 | 铸钢( WCB)、不锈钢（304、316、316L）等 | ||
| 上 阀 盖 | 波纹管密封型：-40-350℃ | ||
| 阀盖形式 | 螺栓压紧式 | ||
| 填 料 | V型聚四氟乙烯填料、含浸聚四氰乙烯石棉填料、石棉纺织填料、石墨填料 | ||
| 阀内组件 | |||
| 阀芯型式 | 单座、笼式、套筒型阀芯 | ||
| 流量特性 | 等百分比特性和线性特性 | ||
| 材 料 | 不锈钢、不锈钢堆司太莱合金、钛和耐腐蚀台金等。 | ||
电动波纹管调节阀执行机构
| 主要技术参数 | 电源电压：220W50Hz输入信号：4-20mA或1-5V．DC输出信号：4-20mA．DC | ||||||
| 防护等级：相当IP55 隔爆标志：Exd|| BT4 手操功能：手柄 | |||||||
| 环境温度：-25 +70℃ 环境湿度：≤95% | |||||||
