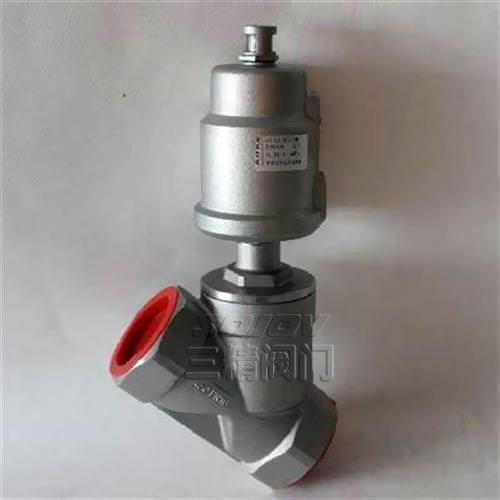

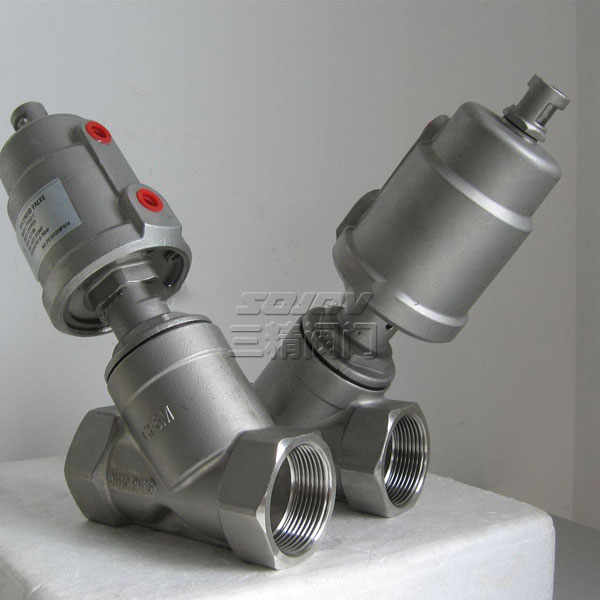

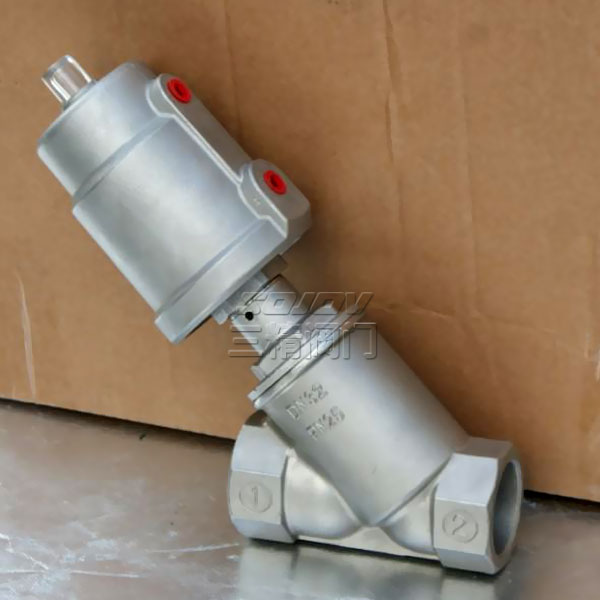

新型全不锈钢丝扣角座阀
  • 新型全不锈钢丝扣角座阀
  • 新型全不锈钢丝扣角座阀
  • 新型全不锈钢丝扣角座阀
  • 新型全不锈钢丝扣角座阀

新型全不锈钢丝扣角座阀

全不锈钢丝扣气动角座阀以316不锈钢为主要制造材质,广泛用于啤酒,纺织印染和漂白,制药及医疗设备,食品加工,橡胶机械,有机和无机化工,清洗消毒高温灭菌,水处理等行业,适用于介质为水,液体,中性气体,水蒸汽,轻微腐蚀性气体及液体,与电磁阀及其他阀门相比,具有投资经济,使用安全,免维护,寿命长的特点。

产品详情

全不锈钢丝扣气动角座阀概述

全不锈钢丝扣气动角座阀以316不锈钢为主要制造材质,广泛用于啤酒,纺织印染和漂白,制药及医疗设备,食品加工,橡胶机械,有机和无机化工,清洗消毒高温灭菌,水处理等行业,适用于介质为水,液体,中性气体,水蒸汽,轻微腐蚀性气体及液体,与电磁阀及其他阀门相比,具有投资经济,使用安全,免维护,寿命长的特点。

全不锈钢丝扣气动角座阀零部件材料

名称 材料 名称 材料
阀体 CF8M 锁紧螺母 Hpb59-1
六角螺母 1Cr18Ni9Ti 指示杆 Hpb59-1
阀芯密封垫 PTFE 常闭弹簧 65Mn-D
阀芯体 OCr178Ni12Mo2 缸体 CF8M
阀体密封垫 FKM 顶盖 PC
连接 CF8M Y型圈 FKM
阀杆 OCr178Ni12Mo2 O型圈 NBR
阀杆密封套 PTFE 阀盖 CF8M
阀杆密封圈 PTFE 含油轴承
压紧密封垫 PTFE 垫圈 Hpb59-1
弹簧挡圈 活塞环 FKM
密封弹簧 65Mn-D 活塞 Hpb59-1

全不锈钢丝扣气动角座阀参数

接口
英寸
内孔
mm
KV值
m3/h
最大工作
压力(bar)
要求最小
气源压力(bar)
执行机构
尺寸mm
流向
G3/8 13 3.7 0-16 4.0 40 阀座上方
G1/2 13 4.2 0-16 2.7 50 阀座上方
G3/4 20 8.0 0-16 2.7 50 阀座上方
G1 25 19.0 0-16 2.0 63 阀座上方
G11/4 32 27.5 0-16 2.0 63 阀座上方
G11/2 40 42.0 0-16 2.0 63 阀座上方
G2 50 52.0 0-16 2.0 63 阀座上方
G21/2 65 77.0 0-14 1.6 80 阀座上方

全不锈钢丝扣气动角座阀链接尺寸数据

接口 内孔mm 执行机械mm A B C E F H A/F
G1/2 13 50 85 173 12 64 44 137 27
G3/4 20 50 95 178 12 64 44 145 32
G1 25 63 105 212 14 80 52 173 41
G11/4 32 63 120 255 16 101 60 210 50
G11/2 40 63 130 301 18 127 73 260 55
G2 50 63 150 346 20 153 86 301 70
G21/2 65 80 185 372 22 153 86 315 70


Tags: 不锈钢气动角座阀,丝扣角座阀,全不锈钢角座阀,气动角座阀,螺纹角座阀
