P941X电动直通式排泥阀
  • P941X电动直通式排泥阀
  • P941X电动直通式排泥阀
  • P941X电动直通式排泥阀
  • P941X电动直通式排泥阀

P941X电动直通式排泥阀

品牌:三精阀门

型号:P941X

公称压力:1.0MPa

电动头电压:220V、380V(订货时注明)

阀体、支架材料:铸铁、球墨铸铁、WCB

阀杆材料:不锈钢

阀板材料:球墨铸铁、热合橡胶、WCB热合橡胶

产品详情

P941X电动直通式排泥阀概述

P941X电动直通式排泥阀又名盖阀,常用于城市水厂、污水处理厂的沉淀池底排放污泥用。排泥阀的适用介质为原生污水,介质的温度一般应小于50℃,其工作水深小于10米。排泥阀也用于水处理工厂做为排放水池内的污泥及废水。排泥阀为角型结构,内部的尼龙强化橡胶隔膜,可供长期使用排泥阀。

P941X电动直通式排泥阀参数

公称压力:1.0MPa

电动头电压:220V、380V(订货时注明)

阀体、支架材料:铸铁、球墨铸铁、WCB

阀杆材料:不锈钢

阀板材料:球墨铸铁、热合橡胶、WCB热合橡胶

P941X电动直通式排泥阀工作原理

P941X电动直通式排泥阀由阀体、液压缸、活塞、阀杆、阀瓣组成,液压缸是液体工具。液体作为动力,活塞、阀杆作为开关。排泥阀必须配用手动换方阀或电磁阀可远距离控制排泥阀开关。排泥阀是一种由液压源作执行机构的角式截止阀类阀门。通常成排安装在沉淀池底部外侧壁,用以排除池底沉淀的泥砂和污物。

P941X电动直通式排泥阀结构特点

1、阀盖自带螺杆,水深度浅时可直接用手柄操作;阀板成锥拱形,自带导向,开启操作力小;螺杆及密封面采用锡青铜,耐腐、耐磨。可与手电两用启闭机配套使用进行微机控制。

2、膜片式液压、气动快开排泥阀一般有液压排泥阀和气动角式排泥阀两种。该阀的主要特点是采用双室隔膜传动机构替代活塞式,无运动磨损。排泥阀由液压缸和角式截止阀组合而成,液压缸内动力带动瓣升降,使阀体通道开或闭,以达到流体通断。

3、液压缸的活塞密封件为L型皮碗。阀瓣与阀座为软密封。排泥阀采用液动、气动角式快开排泥阀或手动二位四通换向阀集中控制。

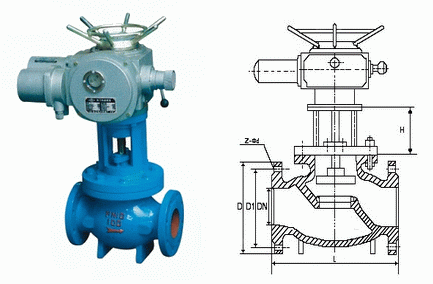

P941X电动直通式排泥阀技术参数

P941X电动直通式排泥阀

DN L1 L2 H D D1 Z-фd
50 110 95 200 165 125 4-8
80 135 125 230 200 160 4-8
100 160 125 250 220 180 8-18
150 205 145 300 285 340 8-23
200 220 185 350 340 295 8-23
250 260 205 400 395 350 12-23
300 280 245 450 445 400 12-23
400 335 310 550 656 515 16-25
