Q611F气动三片式球阀
  • Q611F气动三片式球阀
  • Q611F气动三片式球阀
  • Q611F气动三片式球阀
  • Q611F气动三片式球阀

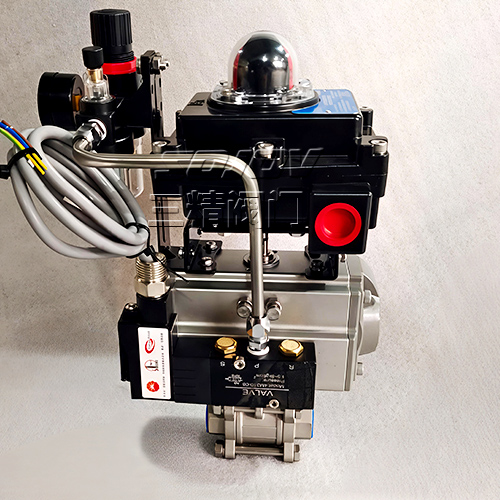

Q611F气动三片式球阀

品牌:三精阀门


阀门型号:Q611F,Q611H

通径规格:DN15~DN100

结构形式:浮动直通式

阀体材质:不锈钢304、不锈钢316、不锈钢316L

公称压力:PN10、PN16、PN25、PN40、PN64

适用温度:-40~425℃

应用范围:蒸汽、气体、液体、油品、腐蚀性介质

产品特点:体积小,密封可靠,使用寿命长,拆装简单,维修方便



产品详情


气动三片式球阀概述

气动三片式球阀是由三片式球阀与气动执行器连接组成,采用三段式结构,由左右两片阀体与中间阀体组成,再用螺栓连接成一体,具有拆装简单维修方便等优点。气动三片式球阀根据作用形式分为双作用和单作用,单作用形式具有弹簧复位功能,可在遇到故障或没有气源时,自动归位到开启或关闭的状态。气动三片式球阀通过压缩空气为动力源,带动阀芯做0-90度的来回转动,即可实现对阀门的开关动作,在各个行业得到广泛应用,是常见的控制阀门。

气动三片式球阀优点

1,采用三段式阀体,螺纹连接,结构紧凑,重量轻,从高真空至高压力都可应用。

2,外形小巧,节约安装空间,特别适用于机械体积小空间狭窄的工况当中。

3,螺纹三片式气动球阀密封可靠,使用寿命长,开关动作迅速,检修起来方便,易拆装。

气动三片式球阀零件材料

左右:阀体 WCB、CF8、CF8M、CF3M

阀座:PEFE、PPL、304、316

球体:WCB、CF8、CF8M、CF3M

密封圈:聚四氟乙烯、金属硬密封

中阀体:WCB、CF8、CF8M、CF3M

阀杆:2Cr13304、316、316L

填料压盖:WCB、CF8、CF8M、CF3M

可选附件:限位开关、定位器、电磁阀、减压阀

气动三片式球阀技术参数

公称通径 DN15~DN100(mm)
公称压力 PN1.0、1.6、2.5、4.0、6.4MPa
连接方式 内螺纹
气源驱动 压缩空气4-6bar(可带手轮)
温度范围
软密封:-30~180℃;硬密封:-40~425℃
阀体结构 三片式球阀(开度可选)
密封材料 聚四氟乙烯(F)、对位聚苯(PPL)、金属硬密封(H)
适用介质 气体、液体、油类、腐蚀性介质等
阀体材质 开关模式(开关两位控制),调节型(4-20mA信号)


三片式球阀与一片式、二片式的区别

一片式球阀是一体式的,由一个塞头将球体固定,属于整体式的阀体,常用于小尺寸的阀门。二片式球阀为两部分组成,由两片阀体夹住球体固定的,维修相对复杂,中间的螺丝松紧度很关键,关系到是否泄露的可能。三片式球阀由左右两片阀体与中间阀体组成,再由两边带颈法兰夹住,其压力比其他两种球阀承受的压力要高些。一般情况下内丝球阀多用一片式或三片式,而三片式球阀一般多为精铸阀门,二片式多用于法兰阀门。
