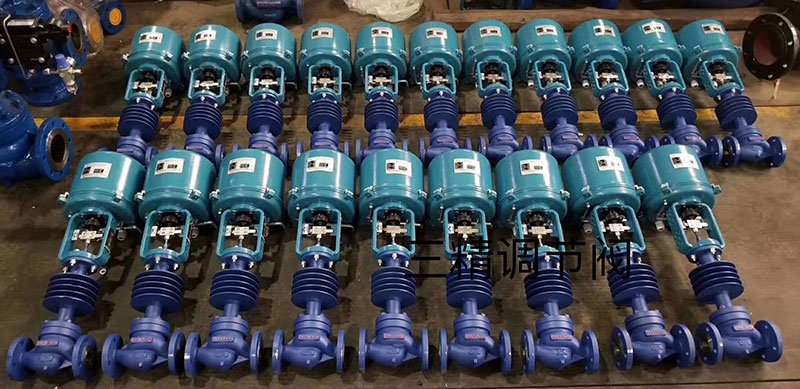

电子式电动调节阀特点及主要零件材料
时间:2022/6/7 9:46:43 来源:三精阀门 浏览数:4434
电子式电动调节阀具有不平衡力很小,允许压差大,流通能力大阀芯双导向,因此,特适用大压差、开启压损小、关闭泄漏量要求不太严格的工艺参数调节系统。广泛的应用于化工、冶冷、电力、轻工,建材等部门的生产过程控制中。是在及系列基础上发展设计出来的,其技术参数较高,性能指标优越,输出力、线性度、使用寿命、抗振性能均比 系列指标高。体积小,重量轻。其可调零机构突破了传统模式,使结构简化可靠性更高,并提高了线性精度。
电子式电动调节阀特点
1、阀体按流体力学原理设计的等截面低流阻流道,额定流量系数增大30%。
2、可调节范围大,固有可调比为50,流量特性有直线和等百分比。
3、电动套筒调节阀阀塞设有上、下方的均压孔,不平衡力小,阀稳定性好,套筒互换性强,使用压差大。
4、调节切断型采用软密封结构阀芯,达VI级泄漏标准(零泄漏)。
5、伺服放大器采用深度动态负反馈,可提高自动调节精度。
6、电动操作器有多种形式,可适用于4~20mA。DC或0~10mA.DC。
7、电子型电动调节阀可直接由电流信号控制阀门开度,无需伺服放大器。
8、波纹管密封型调节阀对移动的阀杆形成完全的密封,堵绝流体外漏。
电子式电动调节阀主要零件材料
阀体、阀盖:HT200、ZG230-450、ZG1Cr18Ni9Ti
阀芯:ZG1Cr18Ni9Ti、司太莱合金堆焊增强聚四氟乙烯
填料:聚四氟乙烯、柔性石墨
推杆、衬套:2Cr13
垫片:橡胶石棉板、10、1Cr18Ni9Ti 石棉缠绕垫片
波纹管:1Cr18Ni9Ti
电子式电动调节阀主要技术参数
公称通径DN(mm) (阀座直径dn) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
||||
(10) |
(12) |
(15) |
(20) |
||||||||||||
额定流量系数 |
直级 |
1.8 |
2.8 |
4.4 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
等百分比 |
1.6 |
2.5 |
4 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
|
额定行程(mm) |
16 |
25 |
40 |
60 |
|||||||||||
公称压力PN(MPa) |
1.0 1.6 4.0 6.4 |
||||||||||||||
固有流量特性 |
直线、等百分比 |
||||||||||||||
固有可调比 |
50 |
||||||||||||||
允许泄漏量 |
单座 |
硬密封:IV级软密封:VI级 |
|||||||||||||
套筒 |
硬密封:II级软密封:VI级 |
||||||||||||||
工作温度t(℃) |
-20~200 -40~250 -40~450 -60~450 |
||||||||||||||
信号范围(mA.DC) |
0~10 4~20 |
||||||||||||||
作用方式 |
电关式电开式 |
||||||||||||||
使用环境温度(℃) |
电动调节阀:-20~70℃伺服放大器:0~50℃ |
||||||||||||||
使用环境湿度 |
电动调节阀:≤95% 伺服放大器:≤85% |
||||||||||||||
电源电压 |
220V 50Hz 380V 50Hz 24AC/DC |
